LumaPro 2LBL9 - Page 10

10 598-1326-01
ON
1 2 3
4
ON
1 2 3
4
ON
1 2 3
4

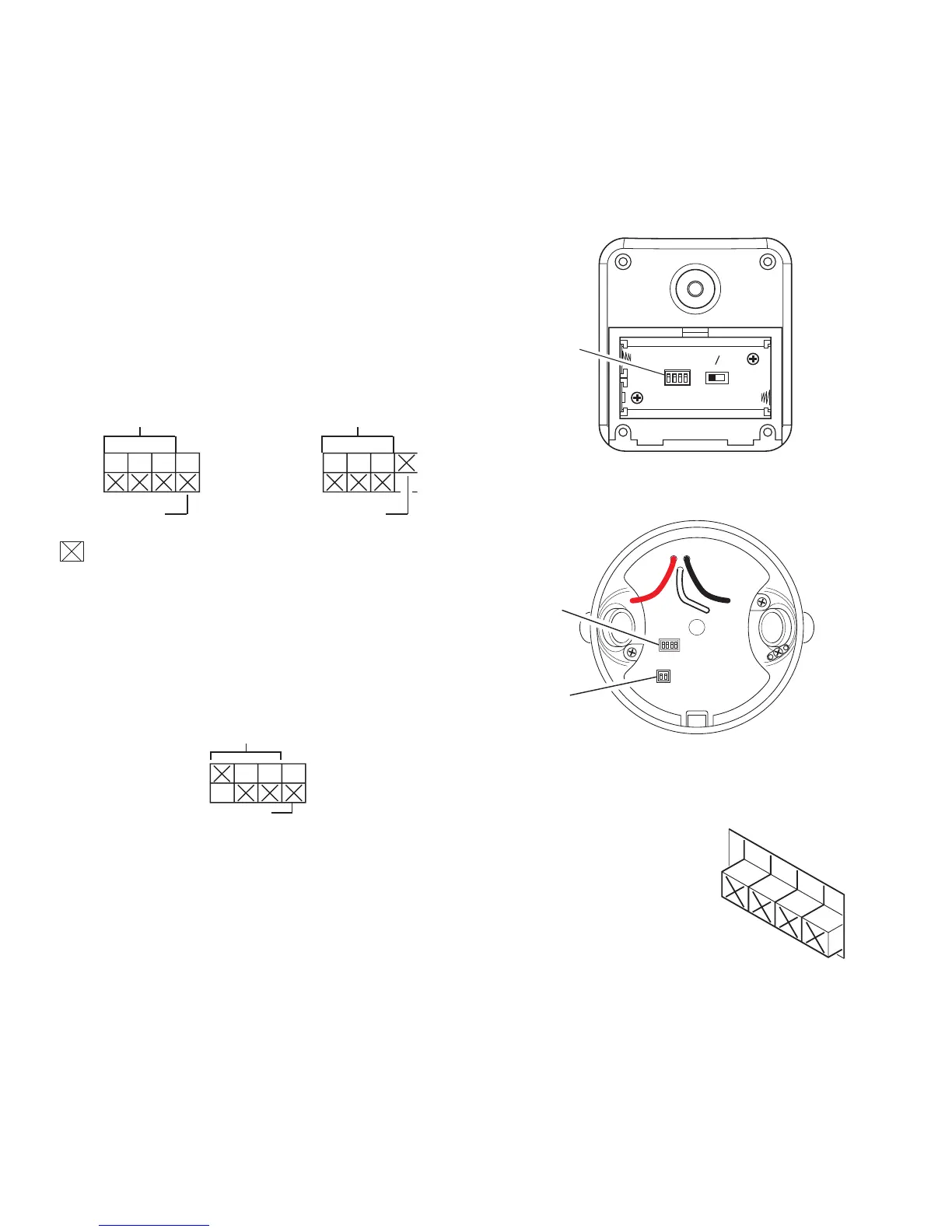

CALIBRACIONES DEL CÓDIGO
Nota: La mayoría de instalaciones de sólo un sistema no
requerirán ningún cambio en la calibración del código. Para
que funcionen juntos los transmisor(es) y los receptor(es)
deben tener la misma calibración de código y de grupo.
Los interruptores del 1 al 3 jan el código. El interruptor 4
ja el grupo (A o B). Vea en la página 14 la ubicación de los
interruptores.
Código del transmisor(es)/
receptor(es)
Grupo “B”
Ejemplo 1 - Calibraciones del código, sistema 1
(calibración de fábrica)
Grupo “A”
( – Indica la posición del interruptor)
Ejemplo 2 - Calibraciones del código, sistema 2
Nota: Cuando opere más de un sistema independientemente
el uno del otro, je cada sistema con un código diferente. Hay
8 códigos disponibles al cambiar las calibraciones de los inte-
rruptores del 1 al 3.
Código del
receptor(es)
Grupo “A”
Código del transmisor(es)/
receptor(es)
UBICACIONES DE LOS INTERRUPTORES
DE CIRCUITO IMPRESO
DETECT
CODES
1 2 3 4
DAY
NIGHT
NIGHT
ONLY
Detector de movimiento de 180°
ON
1 2 3
4
Vista ampliada de un interruptor típico del código
(la calibración hecha en fábrica es OFF- apagado)
Nota: La “X” ha sido colocada
en los interruptores para ayudar
a aclarar las calibraciones del
código de la página anterior.
RAINTIGHT
OUTDOOR USE ONLY.
FOR WALL AND CEILING MOUNT ONLY
SUITABLE FOR WET LOCATION
MADE IN CHINA
THIS END UP
ã
Luz y faro de seguridad halógenos
Interruptores
de circuito
impreso
Interruptores
de circuito
impreso
interruptores
de FASE DE
LÁMPARA
