18 598-1326-01
ON
1 2 3
4
ON
1 2 3
4
ON
1 2 3
4

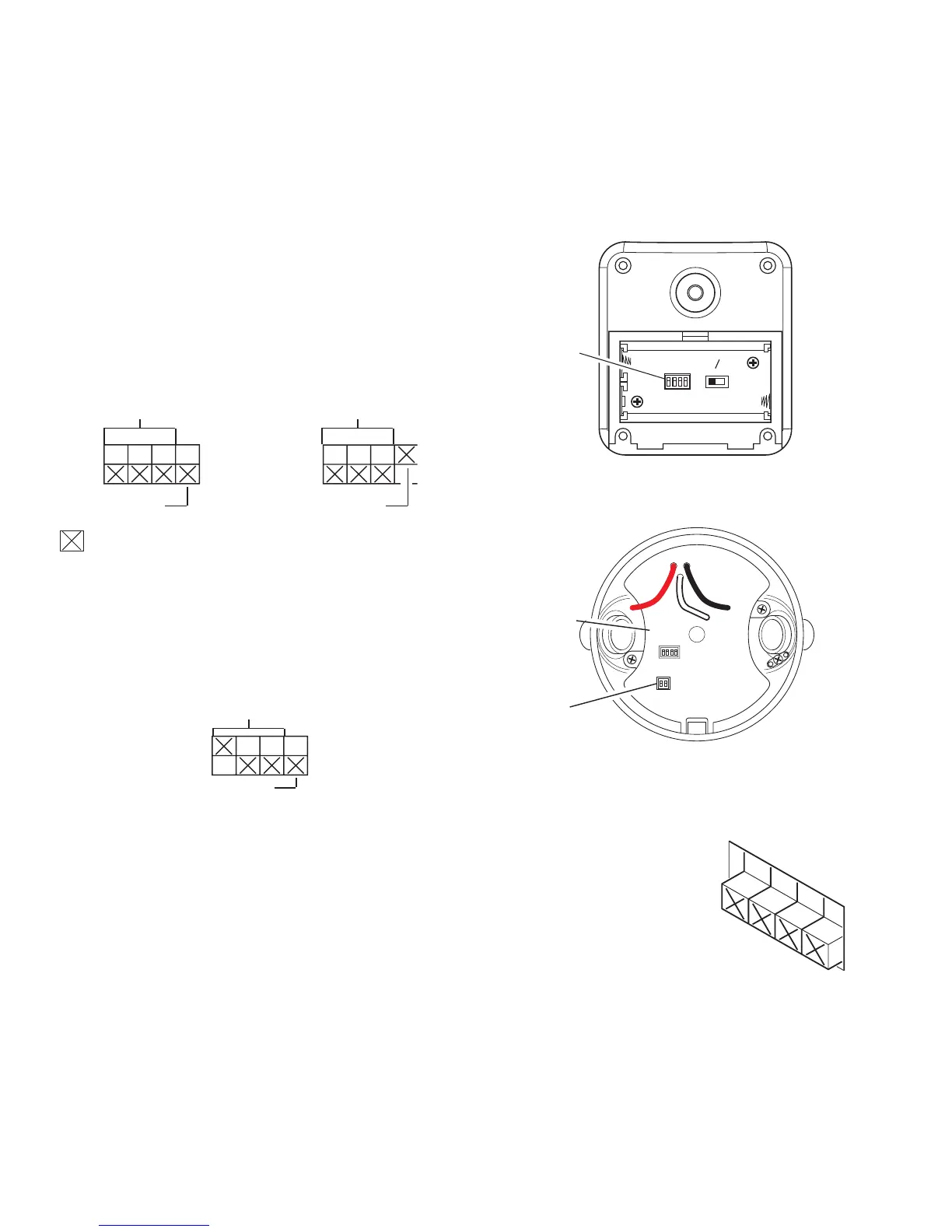

RÉGLAGE DES CODES
Note : La plupart des installations simples n’exige pas la mo-
dication des codes préréglés. Les codes et les groupes des
transmetteurs et des récepteurs doivent être réglés de façon
identique pour fonctionner ensemble. Les micro-interrupteurs
1 à 3 servent à régler le code. Le micro-interrupteur 4 sert à
sélectionner le groupe (A ou B). Consultez la page 27 pour
connaître l’emplacement des micro-interrupteurs.
Code des transmetteurs/
récepteurs
Groupe « B »
Exemple 1 - Réglage des codes, System 1
(réglage en usine)
Code des transmetteurs/
récepteurs
Groupe « A »
( – Indique la position du micro-interrupteur)
Exemple 2 - Réglage des codes, système 2
Note : Lors de l’utilisation indépendante de plus d’un système, éta-
blissez un code différent pour chaque système. Vous pouvez avoir
jusqu’à 8 codes distincts en réglant les 3 micro-interrupteurs.
Code des
Récepteurs
Groupe « A »
DETECT
CODES
1 2 3 4
DAY
NIGHT
NIGHT
ONLY
EMPLACEMENT DES
MICRO-INTERRUPTEURS
Détecteur de mouvement sur 180 °
Micro-
interrupteurs
ON
1 2 3
4
Vue rapprochée d’un micro-interrupteur
(réglage en usine à la position «OFF»)
Note : Le « X » placé sur
les micro-interrupteurs vise
à préciser la position à la
page précédente.
RAINTIGHT
OUTDOOR USE ONLY.
FOR WALL AND CEILING MOUNT ONLY
SUITABLE FOR WET LOCATION
MADE IN CHINA
THIS END UP
ã
Luminaire et projecteur de sécurité à halogène
Micro-
interrupteurs
Interrupteurs
du mode
d’éclairage
