4
pl
3. OBS£UGA
3.1. Opis wyświetlacza

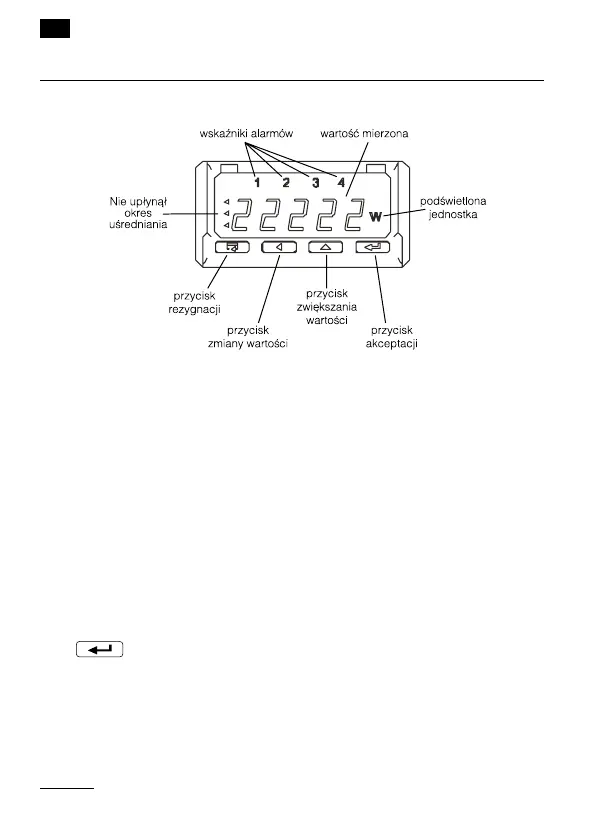

Rys. 5. Opis płyty czołowej miernika
3.2. Komunikaty po włączeniu zasilania
Po włączeniu zasilania miernik wyświetla nazwę miernika N30-U,
a następnie wersję programu w postaci r x.xx – gdzie x.xx jest nume-
rem aktualnej wersji programu lub numerem wykonania specjalnego.
Następnie miernik dokonuje pomiarów i wyświetla wartość sygnału
wejściowego. Przy wyświetlaniu wartości miernik automatycznie usta-
wia pozycję przecinka, przy czym format (liczba miejsc po przecinku)
może zostać ograniczona przez użytkownika.
3.3. Funkcje przycisków
- przycisk akceptacji:
Þ wejście w tryb programowania (przytrzymanie przez około 3 sekundy),
Þ poruszanie się po menu – wybór poziomu,
Þ wejście w tryb zmiany wartości parametru,
Þ zaakceptowanie zmienionej wartości parametru,
Þ zatrzymanie pomiaru – podczas trzymania przycisku wynik na
wyświetlaczu nie jest aktualizowany.
Pomiar jest nadal wykonywany.
