Tekniska data
Artnr............................................ 20650 -0100
Modell ..................................................... ML 510
Svarvdiameter över bädd ..................mm 140
Dubbavstånd .....................................mm 250
Kona i spindeldockan .......................MK 2
Tvärslidens rörelse............................mm 60
Spindelgenomgång............................mm 9
Kona i dubbdockan...........................MK 1
Spindelhastighet .............................r/min 100-2000
Gängstigning .....................................TPI 16, 18, 19, 20, 24
“ eller metersystem ...........................mm 0.5-0.7-0.8-1.0-1.25
Motorns utgångseffekt.......................kW 0.155
Vikt......................................................kg 22

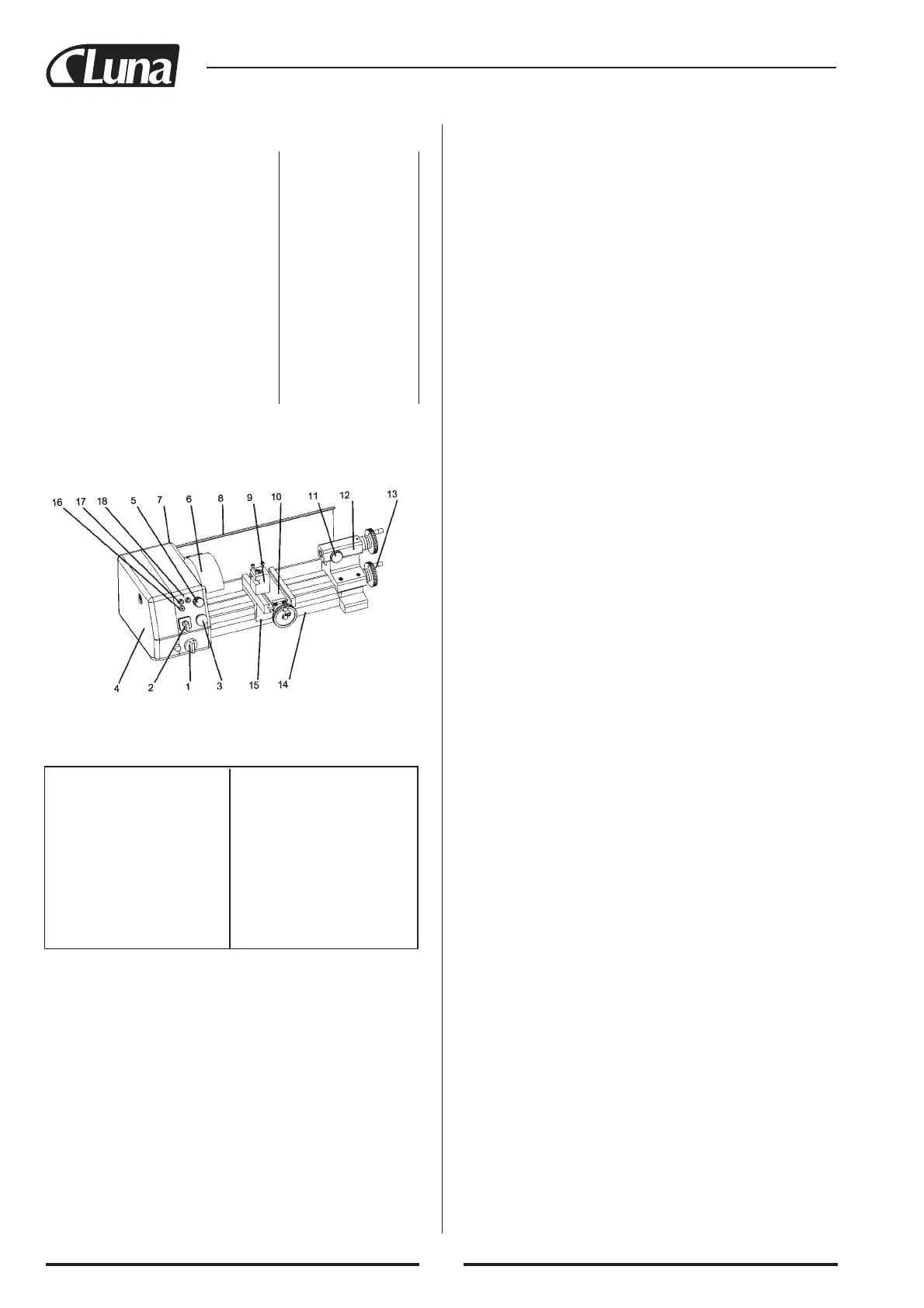

GRUNDMASKIN
MASKINDETALJER
1.Koppling (för byte mellan
manuell och automatisk
matning)
2.Fram- och backvred
3.Nödstoppsknapp
4.Växellådans kåpa
5.Ratt för variabel hastighet
6.Chuck & chuckskydd
7.DC motor
8.Stänkskydd
9.Verktygshållare
10.Längd- och tvärslid
11. Låsratt för pinolröret
12. Dubbdocka
13.Handratt för handmatning
14. Svarvbädd
15. Förkläde
16. Säkringgskåp
17.Strömindikatorlampa
(grön)
18.Inställningsindikatorlampa
(gul)
1. SPINDELDOCKA
Motorn sätter spindeln direkt i drift med växelrem.
Spindelns hastighet är variabel och regleras med
hastighetskontrollknapp (5), som finns på huvudkon-
trollpanelen.
Spindeldockan är försedd med MK 2 kona som kan
användas när man svarvar mellan dubbar med med-
bringarskiva och medbringare.
3-backs självcentrerande chuck (6) är monterad på
spindelfläns. För att ta bort chucken, skruva bort de 3
säkringsmuttrarna i flänsens bakre del som gör att
chucken kan dras ut tillsammans med tre monterings-
pinnar.
OBS! Chucken har en skyddskåpa (6). Vid öppning av
kåpan (6) måste maskinen vara frånkopplad från elnä-
tet, därför håll kåpan stängd medan Du arbetar.
2. VÄXELLÅDA
Växellådan har en skyddskåpa (4), öppna kåpan (4) till
växellådan på maskinens vänstra sida och välj en
växel (se ”Tillbehör”) i rätt storlek enl. önskad mat-
ningshastighet och gängstigning. Installera en lämplig
växel i växellådan och koppla den till ledskruven. (Se
”Växelbyte-etiketten” på maskinen).
Automatisk matning kopplas in eller ur med vredet (1)
på huvudpanelen. För manuell matning vrid vredet (1)
till vänster. För automatisk matning vrid vredet (1) till
höger.
3. DUBBDOCKA
Dubbdockan (12) kan förflyttas längs svarvbädden till
önskad position och låses i den positionen med hjälp
av 2 skruvar (på framsidan av dubbdockan), för att
låsa eller öppna dubbdockans låskil. Därefter kan Du
flytta eller låsa fast dubbdockan. Dubbdockan har
infästning MK 1.
4. LÄNGD- OCH TVÄR SLID
På längdsliden finns tvärsliden (10) på vilken finns
verktygshållaren (9). Längdmatning sker via en led-
skruv (13), antingen manuell eller automatiskt mat-
ning när vredet (1) är vridet till höger.
UPPACKNING & FÖRBEREDNING
INNAN ANVÄNDNING
Vid mottagandet packa upp svarven försiktigt, inspek-
tera för att vara säker på att maskinen inte har trans-
portskadats och att inga delar saknas. Skulle det upp-
täckas att något är defekt eller att någon del saknas, ta
omedelbart kontakt med Din återförsäljare.
Beroende på maskinens vikt, lyft den själv eller med
hjälp av någon annan och ställ den på en stabil arbets-
yta eller en arbetsbänk. Ta bort alla spår av skyddsme-
del med ett bra lösningsmedel av hög kvalitet, och olja
sedan lätt in alla maskinytorna.
Längd- och tvärsliden och alla tillbehörsdelar till
supporten har installerats i fabriken för att säkra en
jämn förflyttning åt båda håll. Om inställningarna har
förstörts under transportering, som utmärks genom att
rörelserna är tunga eller ojämna, se ”montering och
inställningar” i inställningsanvisningar.
Alla sexkantsskruvnycklar som behövs för olika
inställningar och montering är inkluderade, tillsamm-
mans med chucknyckel för 3-backschuck och en extra
säkring. Säkringshållaren befinner sig på huvudkon-
trollpanelen. De tre externa backarna till 3-backs
självcentrerade chuck kan öka chuckkapaciteten.
