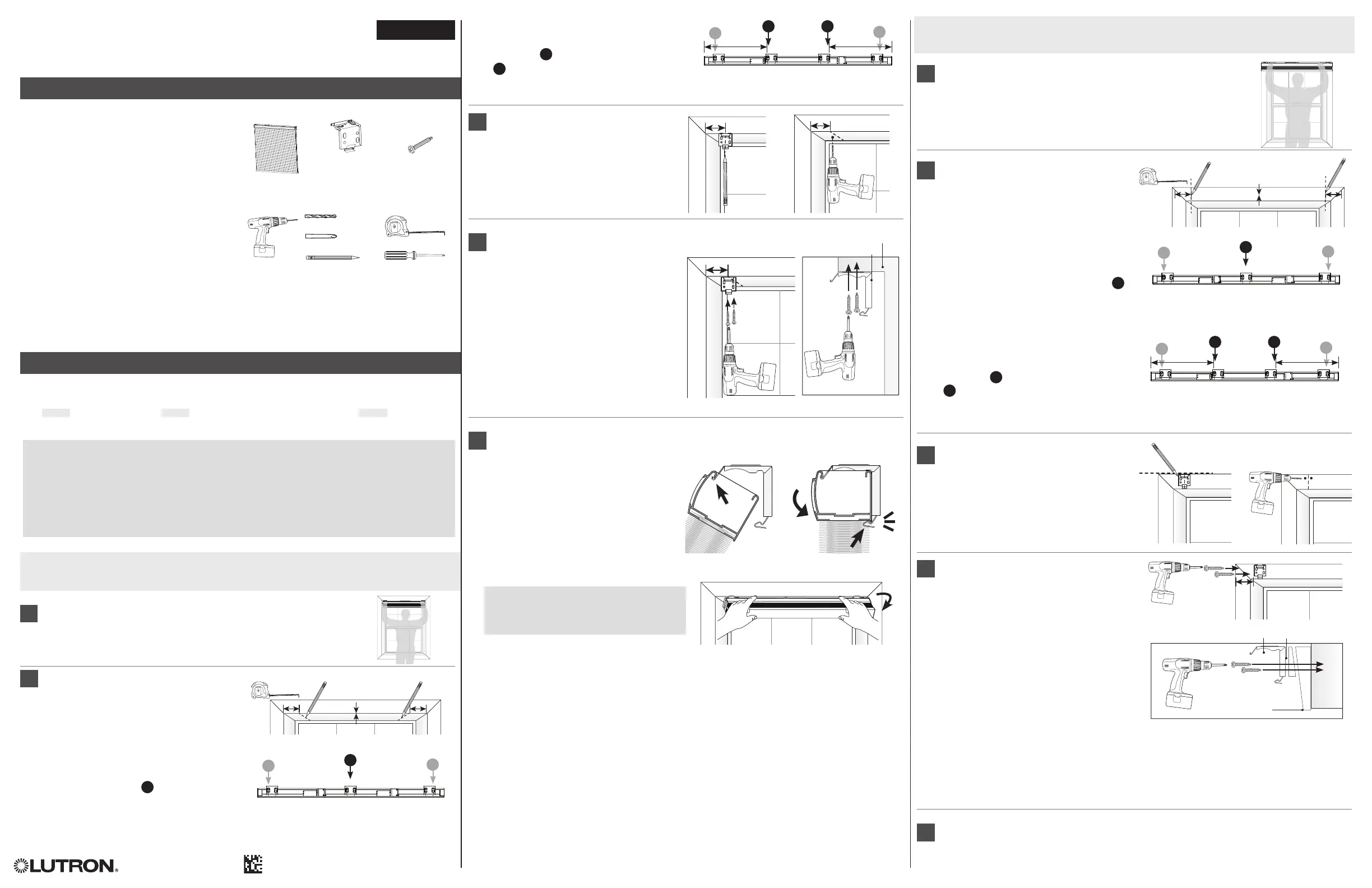

Manuel du store cellulaire Serena
Guide d’installation (S.V.P. lire les directives avant l’installation)
Français
A.1
Étape 1 : Réviser les composantes incluses
Avant de commencer, ouvrir la boîte
et assurez-vous d’avoir toutes les pièces
nécessaires : le store, les supports de
montage et les vis. Aussi, assurez-vous
d’avoir tous les outils requis et sources
d’alimentation.
Vous aurez besoin également d’une
perceuse sans fi l, un foret de 3/32
pouce, un foret Phillips 2 et un tournevis,
un crayon, et un ruban à mesurer.
Supports
de montage
Store cellulaire
Vis de
montage
Phillips 6
Inclus :
Outils requis :
Perceuse Crayon
Ruban à Mesurer
Option A : Montage intérieur
Tenir le store à la hauteur de la fenêtre afi n de vous assurer
que la dimension est correcte.
A.2
* REMARQUE : Les stores dont la largeur
est supérieure à 114,30 cm (45 pouces)
(caisson en vinyle) ou 121,92 cm (48 pouces)
(caisson en aluminium) nécessiteront
un troisième support (
3
) (inclus). Installer
les supports dans le centre du store
.
(suite)
A.4
Installer les supports de montage,
utilisant les vis fournies. À l’aide
de la perceuse sans fi l, enfoncer
chaque vis dans les trous
par le dessus du support.
*
5,08 cm
(2 po)
5,08 cm
(2 po)
Installer le store à l’intérieur des
supports. En tenant le store des deux
mains, faite incliner légèrement le haut
du store vers la fenêtre et accrocher le
rebord du devant dans les supports.
Ensuite incliner légèrement le store
vers le bas et appuyer sur le bouton du
caisson jusqu’à ce que vous l’entendiez
s’enclencher en place.
Important :
Assurez-vous de ne pas coincer
de cellules textiles dans les supports.
Vue de profi l
Cliquer
e
e
Option B : Montage externe sur cadrage
B.1
Tenir le store à la hauteur de la fenêtre afi n de vous assurer que
la dimension est correcte. Centrer le store et marquer d’un trait
le repère à chaque extrémité du store.
B.2
*
5,08 cm
(2 po)
5,08 cm
(2 po)
Marquer la ligne du centre pour les deux
supports extérieurs, 2 pouces à l’intérieur
de chaque côté de la fenêtre.
Marquer le centre de la ligne pour
les deux supports externes, 5,08 cm
(2 pouces) à l’intérieur des repères
que vous avez fait à l’étape B.1.
Vue de profi l
Support
Cadrage de fenêtre
foret Phillips 2
A.3
Centrer le support sur la ligne du
centre et alignez-le avec le devant
du rebord du cadrage de la fenêtre.
Marquer les emplacements des trous
et ensuite percer des avants trous
pour les vis. (Répéter pour tous les
supports.)
B.4
Installer les supports de montage
à l’aide des vis fournies. Placer
chaque support à niveau avec le
cadrage (utiliser les spacers derrière
les supports si nécessaire) et en
utilisant la perceuse sans fi l, enfoncer
chaque vis dans les trous de support.
B.3
Aligner le dessus des supports avec le
dessus du cadrage et la ligne centrale.
Marquer les emplacements des trous
et ensuite percer des avants trous
pour les vis.
Vue de profi l
Support Spacer*
Mur
Cadrage de
fenêtre
Étape 2 : Installation des supports de montage
Votre store a été fabriqué selon l’option de montage que vous avez choisi lors de
votre commande. Assurez-vous d’avoir suivi les directives de montage appropriées :
Opt. A
Montage intérieur,
Opt. B
Montage extérieur du cadrage, ou
Opt. C
Montage
extérieur sur le dessus du cadrage.
B.5
Se référer à A.5 pour installer le store dans les supports.
A.5
Vue de dessus du store plus large que
114,30 cm (45 pouces) ou 121,92 cm
(48 pouces)
* REMARQUE : Les stores dont la largeur
est supérieure à 114,30 cm (45 pouces)
(caisson en vinyle) ou 121,92 cm
(48 pouces) (caisson en aluminium)
nécessiteront un troisième support (
3
)
(inclus). Installer ce support à 2 pouces
à gauche du conducteur (la boîte au
centre du caisson).
Si le store est plus large que 182,88 cm
(72 pouces), vous devrez installer un
troisième (
3
) et un quatrième support
(
4
) (inclus). Installez-les chacun à un
tiers de la distance intérieure à partir
des supports des extrémités.
Vue de dessus du store plus large que
114,30 cm (45 pouces) ou 121,92 cm
(48 pouces)
* REMARQUE : Si le cadrage de la fenêtre est en angle, ou n’est pas à niveau
à la verticale, placer un spacer en angle (non inclus) derrière chaque support.
Assurez-vous que le store est à niveau avant de placer le support égal avec
le cadrage. Percer un avant trou dans le spacer également.
Vue de dessus du store plus large que
182,88 cm (72 pouces)
Vue de dessus du store plus large que
182,88 cm (72 pouces)
Enclencher le
rebord du devant
Appuyer sur
le store
Tournevis Phillips 2
foret pour 3/32 pouce
Important :
•
Assurez-vous que vous vissez dans des cloisons de bois.
•
Si vous ne montez pas les supports dans des cloisons de bois, vous devrez utiliser
des fi xations appropriées pour la surface de montage (non inclus).
•
Assurez-vous que les supports sont tous alignés ensembles l’un à l’autre.
(Sinon, le store peut ne pas s’enclencher correctement dans les supports.)
Si le store est plus large que 182,88 cm
(72 pouces), vous devrez installer un
troisième (
3
) et un quatrième support
(
4
) (inclus). Installez-les chacun à un tiers
de distance à l’intérieur à partir des supports
extérieurs.
1
2
3
1
2
3
4
1
/
3
1
/
3
1
/
3
1
2
3
4
1
/
3
1
/
3
1
/
3
1
2
3
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
11/2013
P/N 045356 Rev. E
