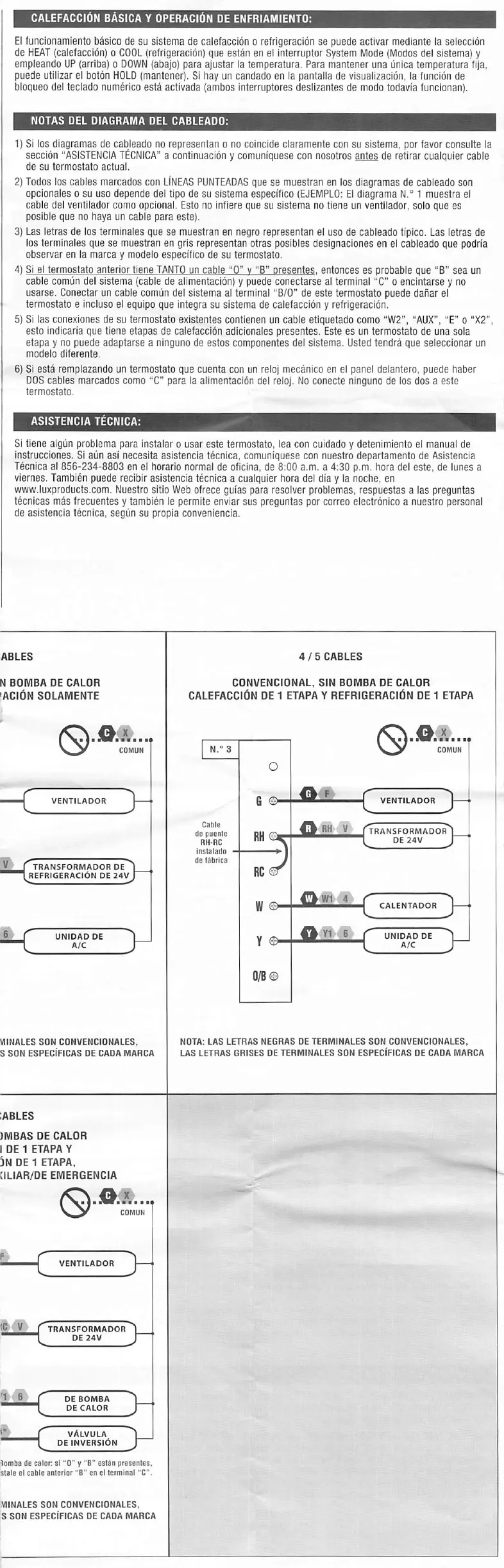

LUX TX100Ea - Page 8

CALEFACCldN BASICA Y OPERACldN DE ENFRIAMIENTO:
El funcionamiento basico de su sistema de calefaccion
o refrigeracion se puede activar mediante la seleccion
de HEAT (calefaccion) o COOL (refrigeracion) que estan
en el interruptor System Mode (Modos del sistema) y
empleando UP (arriba) o DOWN (abajo) para ajustar la temperatura. Para mantener una unica temperatura fija,
puede utilizar el botdn HOLD (mantener). Si hay un candado en la pantalla de visualizacion, la funcion de
bloqueo del teclado numerico esta activada (ambos interruptores deslizantes de modo todavia funcionan).
NOTAS DEL DIAGRAMA DEL CABLEADO;
1) Si los diagramas de cableado no representan o no
coincide claramente con su sistema, por favor consults la
seccidn "ASISTENCIA T^CNICA” a continuacion y comum'quese
con nosotros antes de retirar cualquier cable
de su termostato actual.
2) Todos los cables marcados con LiNEAS PUNTEADAS que se muestran en los diagramas de cableado son
opcionales o su uso depende del tipo de su sistema
especifico (EJEMPLO: El diagrams N,° 1 muestra el
cable del venlilador como opcional. Esto no infiere que su sistema no tiene un ventilador, solo que es
posible que no haya un cable para este).
3) Las letras de los terminales que se muestran en
negro representan el uso de cableado tipico. Las letras de
los terminales que se muestran en gris representan
otras posibles designaciones en el cableado que podria
observar en la marca y modelo especifico de su termostato.
4) Si el termostato anterior tiene TANTO un cable “0"
v “B" oresentes. entonces es probable que “B" sea un
cable comun del sistema (cable de alimentacion) y puede
conectarse al terminal "C” o encintarse y no
usarse. Conectar un cable comun del sistema al terminal
“B/0” de este termostato puede dafiar el
termostato e incluso el equipo que Integra su sistema de calefaccion y refrigeracion.
5) Si las conexiones de su termostato existentes conlienen
un cable etiquetado como “W2
AUX", “E” 0“X2
esto indicaria que tiene etapas de calefaccion adicionales presentes. Este es un termostato de una sola
etapa y no puede adaptarse a ninguno de estos componentes del sistema. Usted tendra que seleccionar un
modelo diferente.
6) Si esta remplazando un termostato que cuenta con un reloj mecanico en el panel delantero, puede haber
DOS cables marcados como “C" para la alimentacion del
reloj. No conecte ninguno de los dos a este
termostato.
ASISTENCIA T^CNICA:
Si tiene algOn problema para instalar o usar este termostato,
lea con cuidado y detenimiento el manual de
instrucciones. Si aun asi necesita asistencia tecnica,
comuniquese con nuestro departamento de Asistencia
Tecnica al 856-234-8803 en el horario normal de oficina,
de 8:00 a.m. a 4:30 p.m. hora del este, de lunes a
viernes. Tambien puede recibir asistencia tecnica a
cualquier hora del dia y la noche, en
www.luxproducts.com. Nuestro sitio Web ofrece guias
para resolver problemas, respuestas a las preguntas
tecnicas mas frecuentes y tambien le permits enviar
sus preguntas por correo electrdnico a nuestro personal
de asistencia tecnica, segun su propia conveniencia.
ABLES
4/5 CABLES
CONVENCIONAL, SIN BOMBA DE CALOR
CALEFACCION DE 1 ETAPA Y REFRIGERACION DE 1 ETAPA
N BOMBA DE CALOR
'ACION SOLAMENTE
0..X..
0^ X
tWmm ■■■■■!
■ ■!
N.“3
COMUN
COMUN
O
(
c
G ©-
VENTILADOR
VENTILADOR
Q"" ''
Cable
de puente
RH-RC
instalado
de librica
transformador''
DE 24V
transformador de
REFRIGERACIDN de 24V
RC€
Y1 6 r
c
W €>
CALENTADOR
6
UNIDAD DE
UNIDAD DE
Y ©
A/C
A/C
X.
0/B©
NOTA: LAS LETRAS NEGRAS DE TERMINALES SON CONVENCIONALES,
LAS LETRAS GRISES DE TERMINALES SON ESPECiPICAS DE CADA MARCA
VIINALES SON CONVENCIONALES,
S SON ESPECIPICAS DE CADA MARCA
lABLES
}MBAS DE CALOR
I DEI ETAPA Y
DN DE 1 ETAPA,
OLIAR/DE EMERGENCIA
Qj.
COMUN
c
F
VENTILADOR
TRANSFORMADOR
DE 24V
<C V
c
'1 6
DE BOMBA
DE CALOR
(
He
vAlvula
DE INVERSION
)omba de calor si “0" y "B" estan presentes,
stale el cable anterior "B" en el terminal “C”.
VIINALES SON CONVENCIONALES.
S SON ESPECIPICAS DE CADA MARCA
