7
Code A B C D
106380 38 1/8" (968) 38 1/8" (968) 12" (305) 12" (305)
106381 40 1/8" (1019) 40 1/8" (1019) 12" (305) 12" (305)
107331 32" (813) 32" (813) 12" (305) 12" (305)
107332 36" (914) 36" (914) 12" (305) 12" (305)
107333 42" (1067) 42" (1067) 12" (305) 12" (305)
6"
A
B
C
D
6"
A
B
C
D
* These measurements are those of the unit; for easier installation, add 1/4" (6 mm) to dimensions A and B. • Ces dimensions sont celles de l’unité; pour
faciliter l’installation, ajouter 1/4 po (6 mm) aux dimensions A et B. • Estas dimensiones son las de la unidad; para facilitar la instalación, agregar 1/4" (6
mm) a las dimensiones A y B.

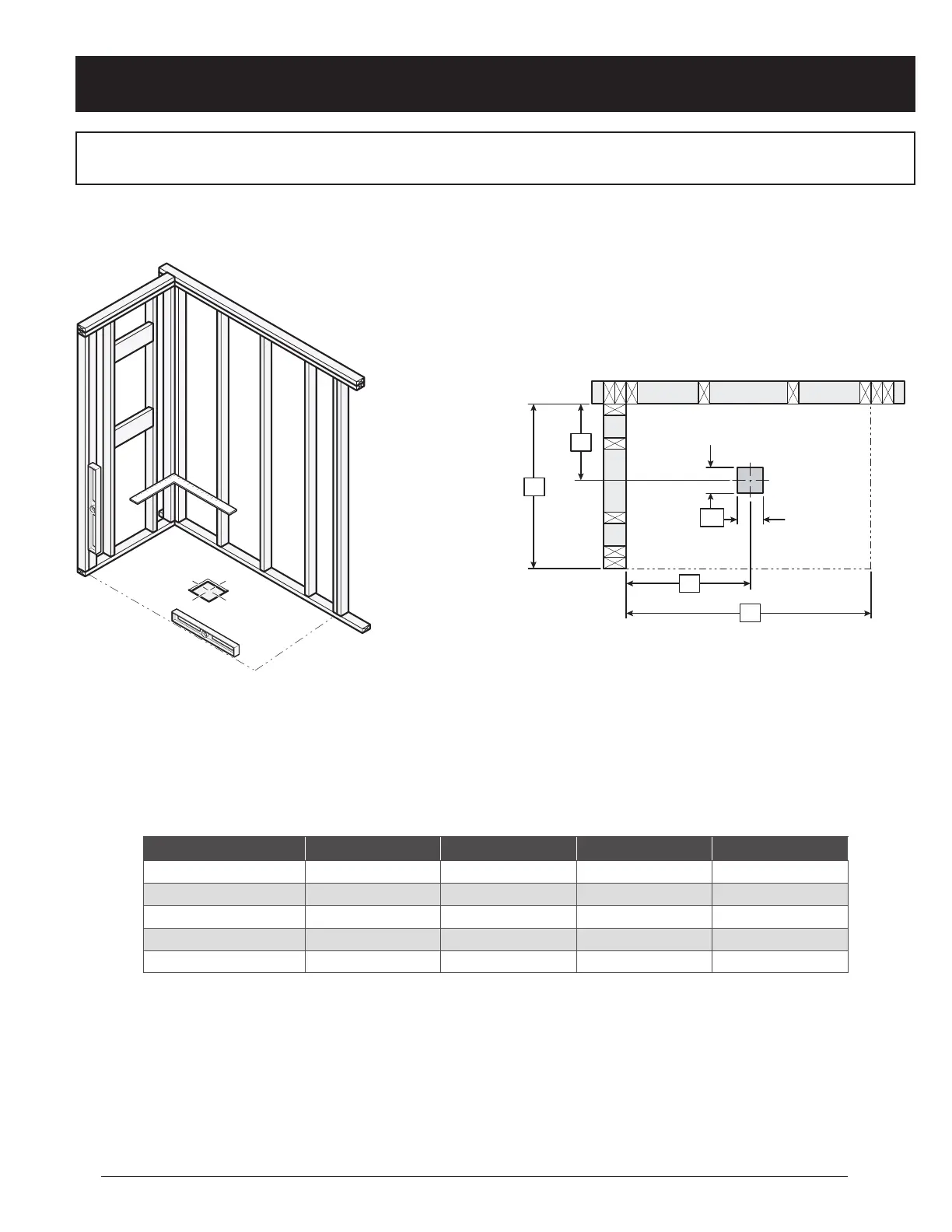

1. Building the structure • Construction de la structure
• Construcción de la estructura
The dimensions of the structure must be checked against the unit dimensions.
Les dimensions de la structure doivent être vérifiées à partir des dimensions de l’unité.
Las dimensiones de la estructura deben verificarse a partir de las dimensiones de la unidad.
