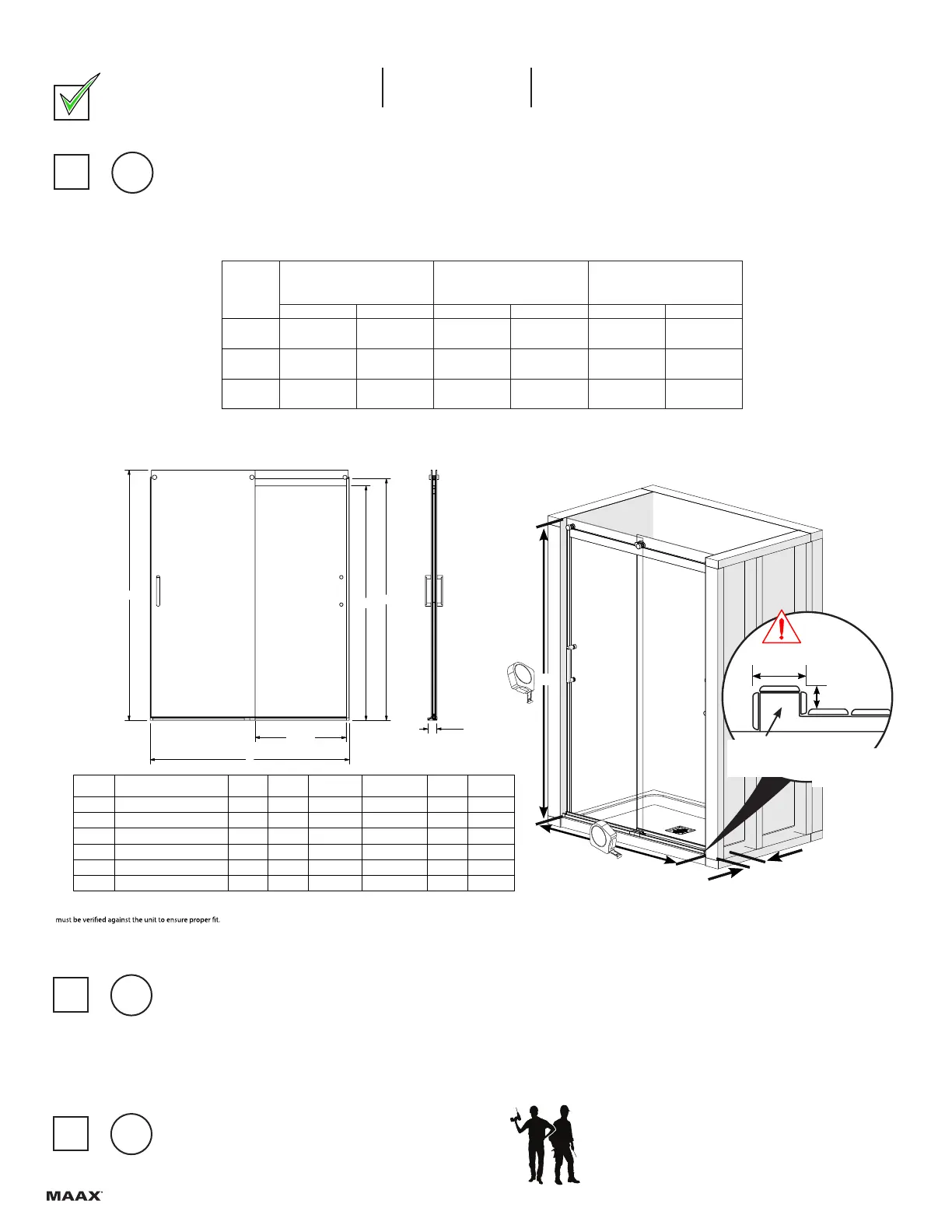

MAAX 135690 - Page 6

6
BEFORE
YOU BEGIN
AVANT
DE COMMENCER
ANTES
DE COMENZAR
A
B
Horizontal and vertical studs are needed in order to install the water fixtures. See appropriate installation guides.
Des 2' x 4' horizontaux et verticaux doivent être installés pour l’installation des composantes de robinetterie. Voir les guides
d’installation correspondants.
Se necesitan montantes horizontales y verticales para poder instalar los accesorios de plomería. Ver las guías de instalación
apropiadas.
C
A two person installation is recommended.
Une installation par deux personnes est recommandée.
Se recomienda realizar la instalación entre dos personas.
All dimensions are approximate. Structure measurements
STANDARD
K
H
M
L
Door
Opening
2 3/4"
Code
Description H K
L
Adjustable
Door
Opening
M
Wall
Adjustment
839690 REVELATION SH 48 6MM 70 1/2" 73" 44" - 47" 16 7/8" - 19 7/8" 68 7/16" 3/4"
839691 REVELATION SH 60 6MM 70 1/2" 73" 56" - 59" 21 7/8" - 25 7/8" 68 7/16" 3/4"
839692 REVELATION TUB 6MM 56 3/4" 59 1/4" 56" - 59" 21 7/8" - 25 7/8" 54 5/8" 3/4"
139693 REVELATION SH 48 8MM 70 1/2" 73" 44" - 47" 16 7/8" - 19 7/8" 68 7/16" 3/4"
139694 REVELATION SH 60 8MM 70 1/2" 73" 56" - 59" 21 7/8" - 25 7/8" 68 7/16" 3/4"
139695 REVELATION TUB 8MM 56 3/4" 59 1/4" 56" - 59" 21 7/8" - 25 7/8" 54 5/8" 3/4"
L
Compare the shower enclosure measurements to the chart below. If they are out of range you will not be able to install this
door in your shower alcove.
Comparer les mesure de la cabine de douche avec les valeurs du tableau ci-dessous. Si les mesures de votre alcôve excèdent
les minimums ou maximums dans la tableau, vous ne pourrez pas installer cette porte dans votre cabine de douche.
Comparar las medidas de su cabina de ducha con las de la tabla abajo. Si están fuera de rango, no podrá instalar esta puerta
en su cabina de ducha.
Alcove/Nicho
Height/Hauteur/Altura
(H)
Length/Longueur/Longitud
(L)
Width threshold/Largeur de
seuil/Ancho del umbral
(T)
Min. Max. Min. Max. Min. Max
48"
70 1/2"
(1791mm)
-
44"
(1118mm)
47"
(1194mm)
2 3/4"
(70mm)
-
60"
70 1/2"
(1791mm)
-
56"
(1422mm)
59"
(1499mm)
2 3/4"
(70mm)
-
Tub
56 3/4"
(1441mm)
-
56"
(1422mm)
59"
(1499mm)
2 3/4"
(70mm)
-
2½" MIN
1⅞" MIN
2 3/4" MIN
SIDE VIEW
VUE DE CÔTÉ
VISTA LATERAL
Threshold
Seuil
Umbral
Threshold
Seuil
Umbral
T
H
