20

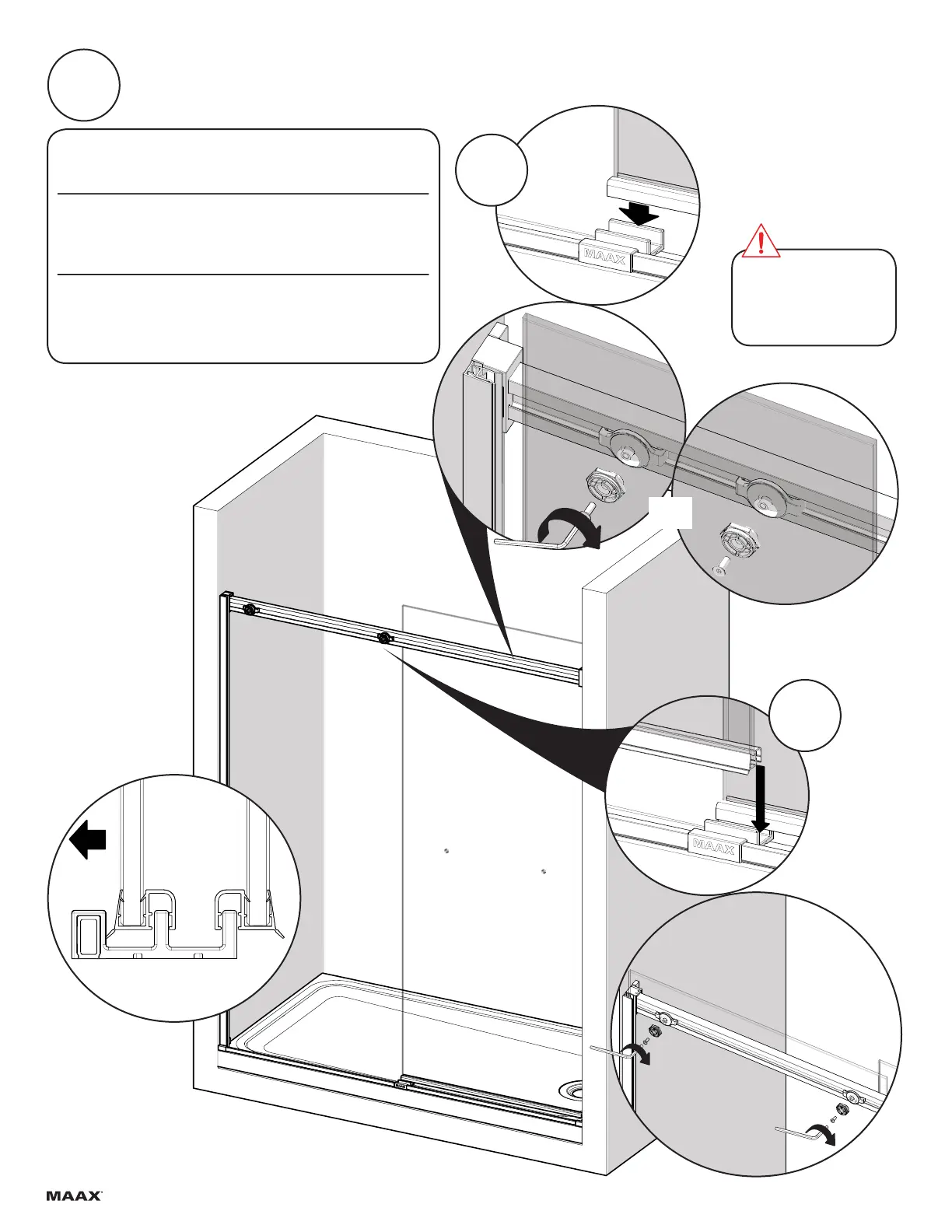

A. Engage the inside panel on the door guide as shown. Then,
mount the panel on the roller brackets and reassemble the rollers.
B. Engage the outside panel on the door guide as shown. Then,
mount the panel on the roller brackets and reassemble the rollers.
A. Lever et insérer le panneau intérieur sur le guide de porte tel
que montré. Puis, monter le panneau intérieur sur les supports
de roulettes et les rassembler comme indiqué.
B. Lever et insérer le panneau extérieur sur le guide de porte tel
que montré. Puis, monter le panneau extérieur sur les supports
de roulettes et les rassembler comme indiqué.
A. Encarrilar el panel interior en la guía de puerta como se muestra.
Después, montar el panel interior en los soportes de los rodillos y
rearmarlos como se muestra.
B. Encarrilar el panel exterior en la guía de puerta como se muestra.
Después, montar el panel exterior en los soportes de los rodillos y
rearmarlos como se muestra.
Install inside panel fi rst.
Installer le panneau intérieur
en premier.
Instalar el panel interior
primero.
14
Outside
Extérieur
Exterior
A
Inside
Intérieur
Interior
B
