34
fijando la placa de montaje contra una barra lateral y un din-
tel
• Fije una barra de montaje, que se adquiere por separado, y enton-
ces fije la placa de montaje contra la barra lateral ya fija.
• Refiérase a la sección anterior para encontrar la ubicación para el
agujero en la pared.

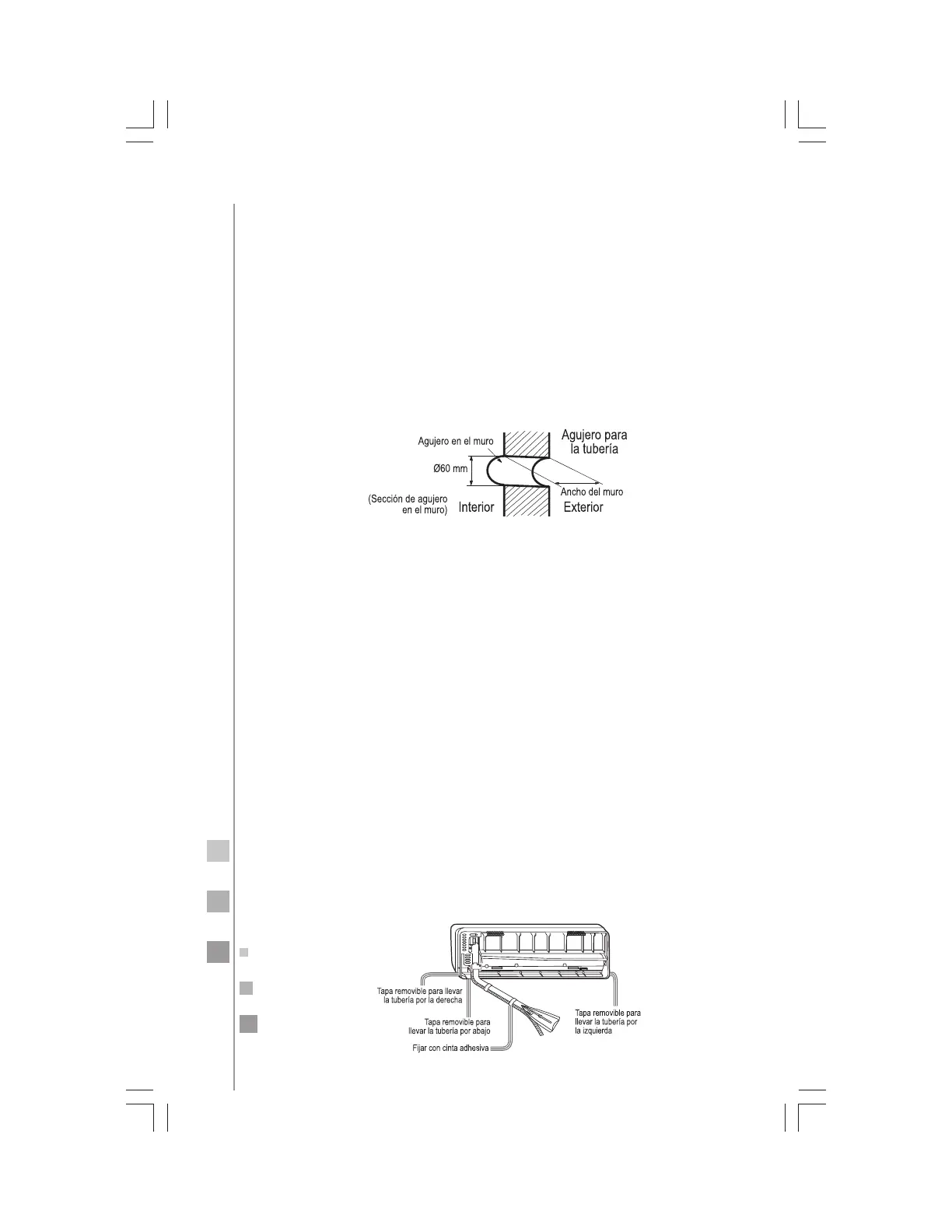

2. Haga el agujero en el muro e instale la cubierta que cubre
dicho agujero.
• Haga un agujero de 60 mm de diámetro con un ligero declive
hacia el exterior del muro.
• Instale la cubierta para dicho agujero y después de la instala-
ción, selle con masilla.
Guiando la tubería por detrás de la unidad
• Guíe los tubos y la manguera de desagüe por detrás de la unidad y
fíjelos usando cinta adhesiva.
Guiando la tubería por la izquierda o izquierda trasera de la
unidad
• Remueva con unas pinzas la placa desprendible que se usa para di-
rigir la tubería por la izquierda.
• Si desea dirigir la tubería por la izquierda trasera, doble la tubería
en dirección a la marca del agujero para la tubería por la izquierda
trasera y use material aislante al calor.
1. Inserte la manguera de desagüe dentro de la hendidura del mate-
rial aislante al calor de la unidad interna.
2. Introduzca los cables eléctricos que conectan a las unidades inter-
na con la externa desde la parte trasera de la unidad interna y já-
lelos por el frente. Entonces conéctelos.
3. Recubra la cara del sello acampanado con aceite refrigerante y
co-
necte los tubos. Cubra apretadamente las conexiones con material
aislante al calor y asegure usando cinta adhesiva.
3. Guíe la tubería
