MAC 6000 Hydronic Heater
Generator
2106 East Indiana Ave., Bismarck, ND 58504 U.S.A. • www.macheaters.com • +1-800-272-4604
ECP3 Manual - March 2013 rev. 03
42
Tavola
Table
Tableau
Abbildung
Tabla
8

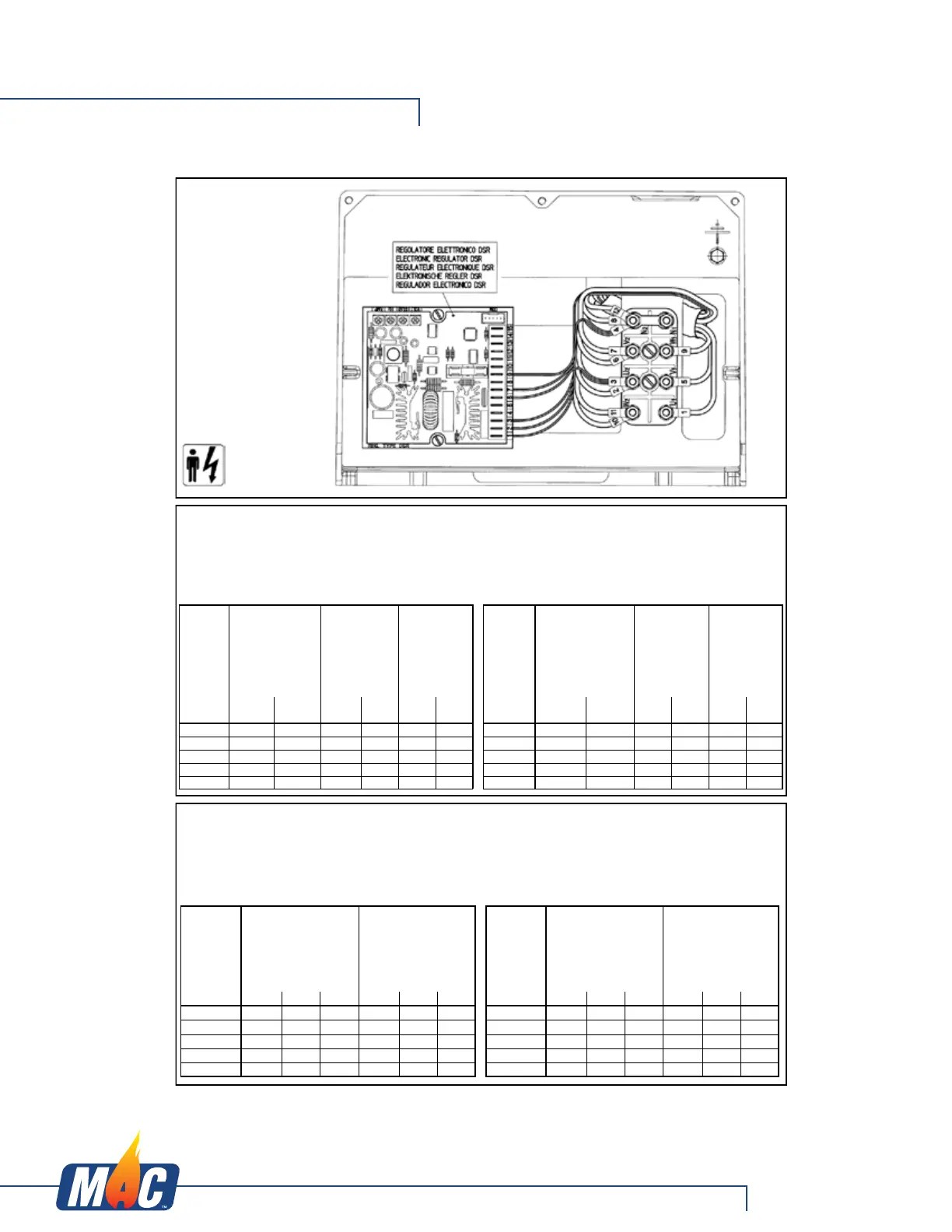

SCATOLA REGOLAZIONE ECP3
ECP3 TERMINAL BOX
BOITIER DE REGULATION
ECP3
REGLERKASTEN ECP3
CAJA DE REGULATION ECP3
Tavola
Table
Tableau
Abbildung
Tabla
9
VOLUMI D‟ARIA E RUMOROSITA‟ (PRESSIONE SONORA (A) A VUOTO)
AIR FLOW AND NOISE LEVEL (NO LOAD (A) SOUND PRESSURE LEVEL)
VOLUME D‟AIR ET NIVEAU SONORE (NIVEAU SONORE (A) à VIDE)
LUFTMENGE UND GERÄUSCHPEGEL (LAUTSTÄRKE (A) BEI LEERAUF)
VOLUMEN DE AIRE Y RUIDO (PRESION SONORA (A) EN VACIO)
MOMENTI DI INERZIA E PESI
MOMENTS OF INERTIA AND WEIGHTS
MOMENT D‟INERTIE ET POIDS
TRAGHEITSMOMENT UND GEWICHT
MOMENTO DE INERCIA Y PESO
Tipo
Type
Typ
Volume d‟aria
Air volume
Volume d‟air
Luftmenge
Volumen de aire
Rumore
Noise
Bruit
Gerausch
Ruido
Rumore
Noise
Bruit
Gerausch
Ruido
Tipo
Type
Typ
Volume d‟aria
Air volume
Volume d‟air
Luftmenge
Volumen de aire
Rumore
Noise
Bruit
Gerausch
Ruido
Rumore
Noise
Bruit
Gerausch
Ruido
m
3
/min 3000 3600 m
3
/min 1500 1800
7m 1m 7m 1m 7m 1m 7m 1m
3000 RPM 3600 RPM dBA dBA dBA dBA 1500 RPM 1800 RPM dBA dBA dBA dBA
ECP3-1S/2 6,4 7,8 70 85 73 89 ECP3-1S/4 3,5 3,9 58 72 60 78
ECP3-2S/2 6,3 7,8 70 85 73 89 ECP3-2S/4 3,5 4,1 58 72 60 78
ECP3-3S/2 6,2 7,8 70 85 73 89 ECP3-3S/4 3,3 4 58 72 60 78
ECP3-1L/2 6 7,2 70 85 73 89 ECP3-1L/4 3 3,5 58 72 60 78
ECP3-2L/2 5,8 6,8 70 85 73 89 ECP3-2L/4 3 3,5 58 72 60 78
Tipo
Type
Typ
J
Peso
Weight
Poids
Gewicht
Kgm² Kg
FORMA / FORM / FORME FORMA / FORM / FORME
B3/B14 B3/B9 MD35 B3/B14 B3/B9 MD35
ECP3-1S/2 0,03561 0,03549 0,03591 52 50 56
ECP3-2S/2 0,03955 0,03943 0,03985 58 56 62
ECP3-3S/2 0,04564 0,04568 0,04594 64 62 68
ECP3-1L/2 0,05148 0,05144 0,05187 76 74 80
ECP3-2L/2 0,05735 0,05731 0,05774 84 82 88
Tipo
Type
Typ
J
Peso
Weight
Poids
Gewicht
Kgm² Kg
FORMA / FORM / FORME FORMA / FORM / FORME
B3/B14 B3/B9 MD35 B3/B14 B3/B9 MD35
ECP3-1S/4 0,05231 0,05219 0,05261 56 54 59
ECP3-2S/4 0,05933 0,05921 0,05963 62 60 65
ECP3-1L/4 0,07231 0,07227 0,07270 76 74 79
ECP3-2L/4 0,08409 0,08405 0,08448 84 82 87
ECP3-3L/4 0,09027 0,09023 0,09066 90 88 93
Tavola
Table
Tableau
Abbildung
Tabla
10
