MAC 6000 Hydronic Heater
Generator
2106 East Indiana Ave., Bismarck, ND 58504 U.S.A. • www.macheaters.com • +1-800-272-4604
ECP3 Manual - March 2013 rev. 03
43

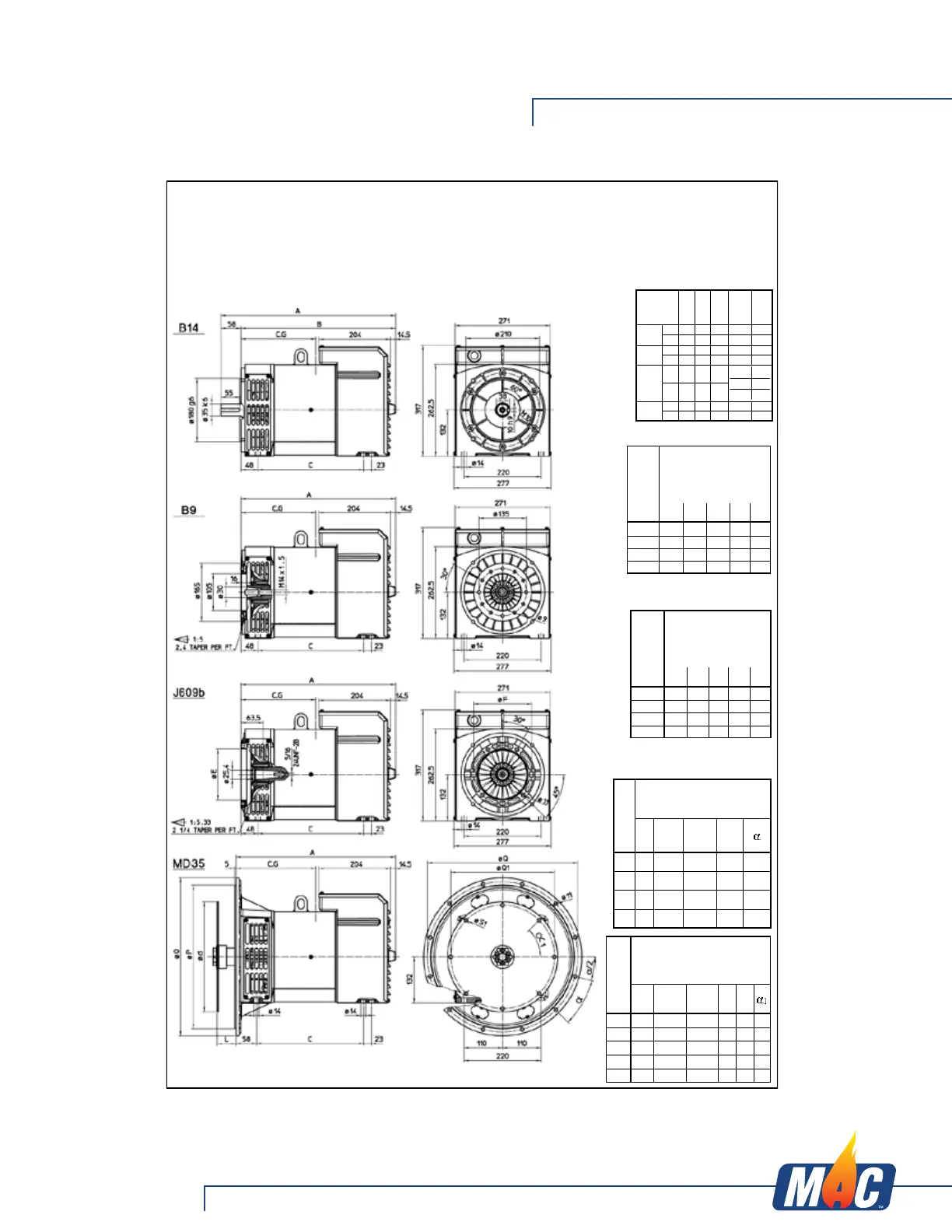

dimensions in mm
DIMENSIONI DI INGOMBRO
OVERALL DIMENSIONS
ENCOMBREMENT
BAUBMESSUNGEN
DIMENSIONES EXTERNAS
Flangia / Flange /Bride
Flansch / Bridas
SAE
N°
O P Q n° fori
6 308 266,7 285,75 8 22°30’
5 356 314,3 333,4 8 22°30’
4 403 362 381 12 15°
3 451 409,6 428,6 12 15°
Giunti a dischi
Disc coupling
Disque de monopalier
Scheibenkupplung
Juntas a discos
SAE
N°
L d Q1
n°
fori
S1
6 ½ 30,2 215,9 200 6 9 60°
7 ½ 30,2 241,3 222,25 8 9 45°
8 62 263,52 244,47 6 11 60°
10 53,8 314,32 295,27 8 11 45°
11 ½ 39,6 352,42 333,37 8 11 45°
Forma
Form
Forme
A B C E F
B14
S 498 440 301 - -
L 568 510 371 - -
B9
S 440 - 301 - -
L 510 - 371 - -
J609b
S 440 - 301
146,1
163,6
177,8
165,1
196,8
196,8
L 510 - 371
S 454 - 305 -
MD35
L 524 - 375 - -
Centro di gravità
Center of gravity
Centre de gravité
Schwerpunkt
Centros de gravedad
2 Poli - Pole - Polig - Polos
Forma
Form
Forme
1S 2S 3S 1L 2L
B14 239 233 220 267 256
B9 243 237 223 274 261
J609b 245 239 225 275 262
MD35 237 232 221 271 260
Centro di gravità
Center of gravity
Centre de gravité
Schwerpunkt
Centros de gravedad
4 Poli - Pole - Polig - Polos
Forma
Form
Forme
1S 2S 1L 2L 3L
B14 237 228 270 256 249
B9 241 231 277 261 254
J609b 243 232 278 262 255
MD35 235 228 273 261 255
Tavola
Table
Tableau
Abbildung
Tabla
11
