SELECTION Emotion

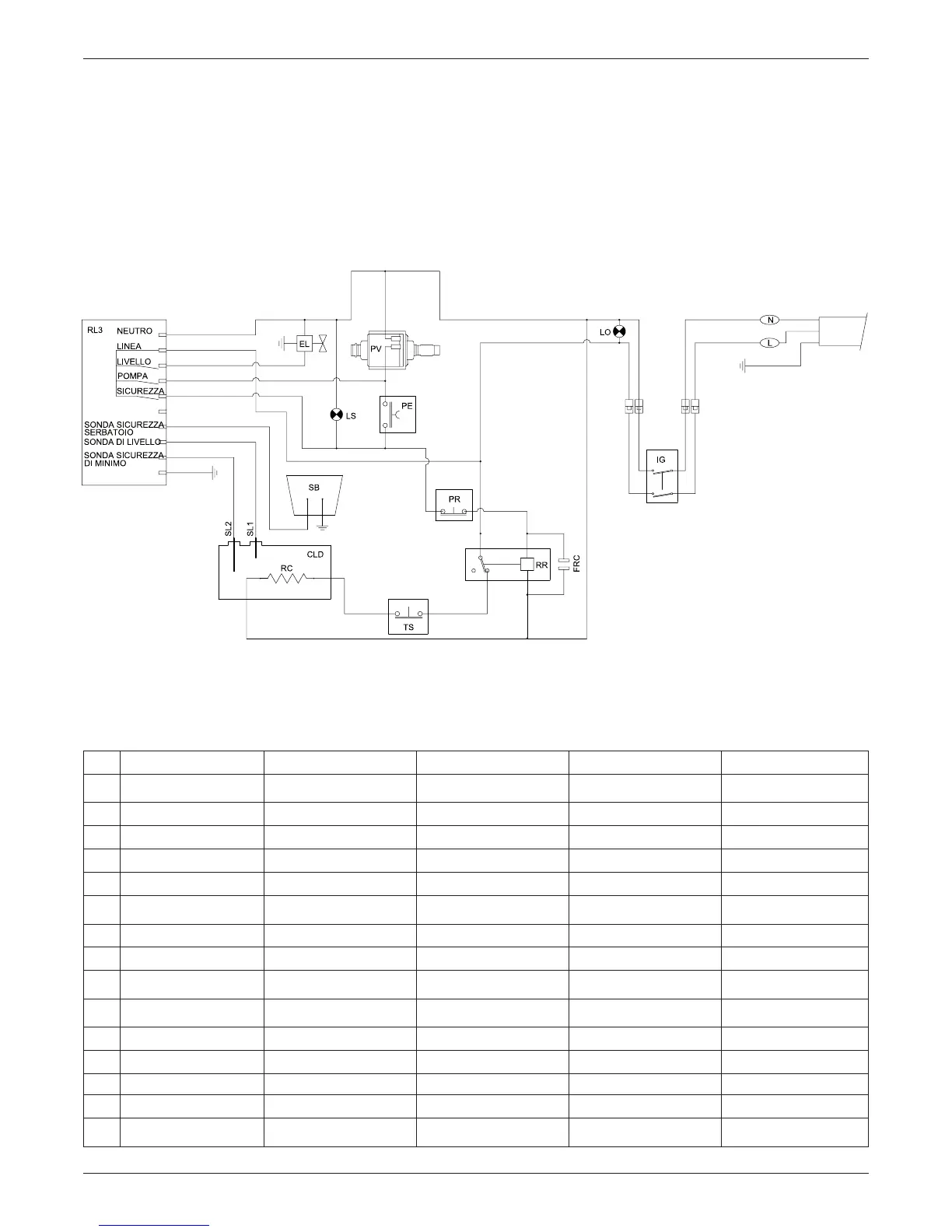

SCHALTPLÄNE
.
WIRING DIAGRAMS
.
SCHÉMAS ÉLECTRIQUES
.
SCHEMA ELETTRICO
.
ESQUEMA ELÉCTRICO
.
SELECTION Emotion
CLD Kessel Boiler Chaudière Caldaia Caldera
EL
EV niveau
automatische
EV automatic level EV niveau automatique EV livello automatico EV nivel automático
FRC Filter RC RC lter Filtre RC Filtro RC Filtro RC
IG Hauptschalter Main switch Interrupteur général Interruttore generale Interruptor general
LO Lampe ON ON lamp Lampe ON Lampada ON Lámpara ON
LS Sicherheitslampe Safety lamp Lampe de sécurité Lampada sicurezza Lámpara seguridad
PE Ausgabetaste
Push button for
delivery
Bouton de distribution Pulsante erogazione Pulsador suministro
PR Druckwächter Pressure switch Pressostat Pressostato Presostato
PV Vibrationspumpe Vibration pump Pompe à vibration Pompa vibrazione Bomba de vibración
RC Kesselheizung
Boiler heating
resistance
Résistance chaudière Resistenza caldaia Resistencia caldera
RL3 Niveauregler Level regulator Régulateur de niveau
Regolatore livello 3
sonde
Regulador de nivel
RR Relaisheizung Resistance contactor Résistance relais Relè resistenza Relé resistencia
SB Tank Tank Réservoir Serbatoio Tanque
SL1
Sonde Hoechstniveau MAX lever feeler Sonde niveau MAX Sonda livello MAX Captador MAX nivel
SL2
Sonde Mindestniveau MIN level feeler Sonde niveau MIN Sonda livello MIN Captador MIN nivel
TS
Sichereitsdruckwaechter Safety thermostat Thermostat de sécurité Termostato sicurezza
Termostato de
seguridad
Cod. 9941822
