FM Madas Technical Manual - 6|6.3 - REV. 0 of 1
th
Oct 2018
• Apriete las tuercas o pernos gradualmente, según un esquema “de cruz” (véase el ejemplo indicado abajo);
• Apriételos, primero al 30%, después al 60%, hasta el 100% del par máximo (consulte la tabla de abajo según EN 13611);
Diámetro DN 65 DN 80 DN 100 DN 125 DN 150 > DN 150
Par máximo (N.m) 50 50 80 160 160 160
• Apriete de nuevo cada tuerca o perno a derechas, por lo menos una vez, hasta llegar a uniformar el par máximo;
• El filtro puede instalarse en cualquier posición siempre que la flecha, indicada en el cuerpo (3) del aparato, esté dirigida hacia
el punto de consumo;
• Durante la instalación, evite que la suciedad o residuos metálicos penetren dentro del aparato
;
• Garantice un montaje sin tensiones mecánicas; se recomienda el uso de juntas de compensación para
absorber también las dilataciones térmicas de la tubería
;
• Si se ha previsto la instalación del aparato en una rampa, es deber del instalador preparar soportes o apoyos adecuados,
correctamente dimensionados, para sostener y fijar el conjunto. Nunca deje, por ningún motivo, que el peso de la rampa
recaiga solamente sobre las conexiones (roscadas o embridadas) de cada uno de los dispositivos;
• En cualquier caso, después del montaje compruebe la estanqueidad de la instalación;
1
2
3
4
5
6
8
9
7
7
10
11
red
punto
de
consumo
descarga al aire libre
interior de la central térmica
zona venlada no peligrosa*
Techo exterior
12
5 DN

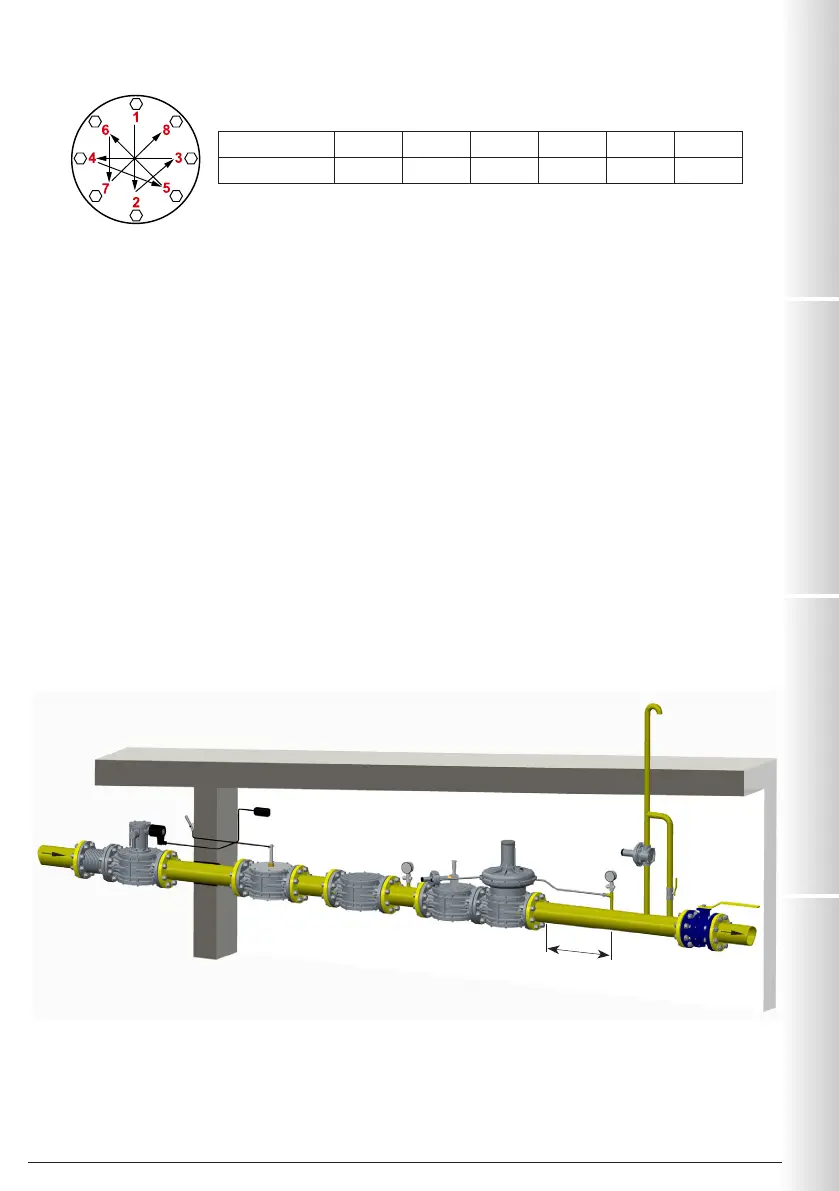

3.4 EJEMPLO GENÉRICO DE INSTALACIÓN
1. Electroválvula con rearme manual M16/RM N.C.
2. Válvula de corte SM
3. Filtro de gas FM
4. Válvula de seguridad por máxima OPSO serie MVB/1 MAX
5. Regulador de presión RG/2MC
6. Válvula de alivio MVS/1
7. Manómetro y válvula pulsadora correspondiente
8. Grifo de alivio
9. Válvula de bola
10. Detector de gas
11. Palanca de mando a distancia válvula de corte SM
12. Junta de compensación/antivibración
