7.0  GARANZIA
Valgono le condizioni di garanzia stabilite col fabbricante al momento della fornitura.
Per danni causati da:
• Uso improprio del dispositivo;
• Inosservanza delle prescrizioni indicate nel presente documento;
• Inosservanza delle norme riguardanti l’installazione;
• Manomissione, modifica e utilizzo di parti di ricambio non originali;
non possono essere rivendicati diritti di garanzia o risarcimento danni.
Sono esclusi inoltre dalla garanzia i lavori di manutenzione, il montaggio di apparecchi di altri produttori, la modifica del
dispositivo e l’usura naturale.
8.0  DATI DI TARGA

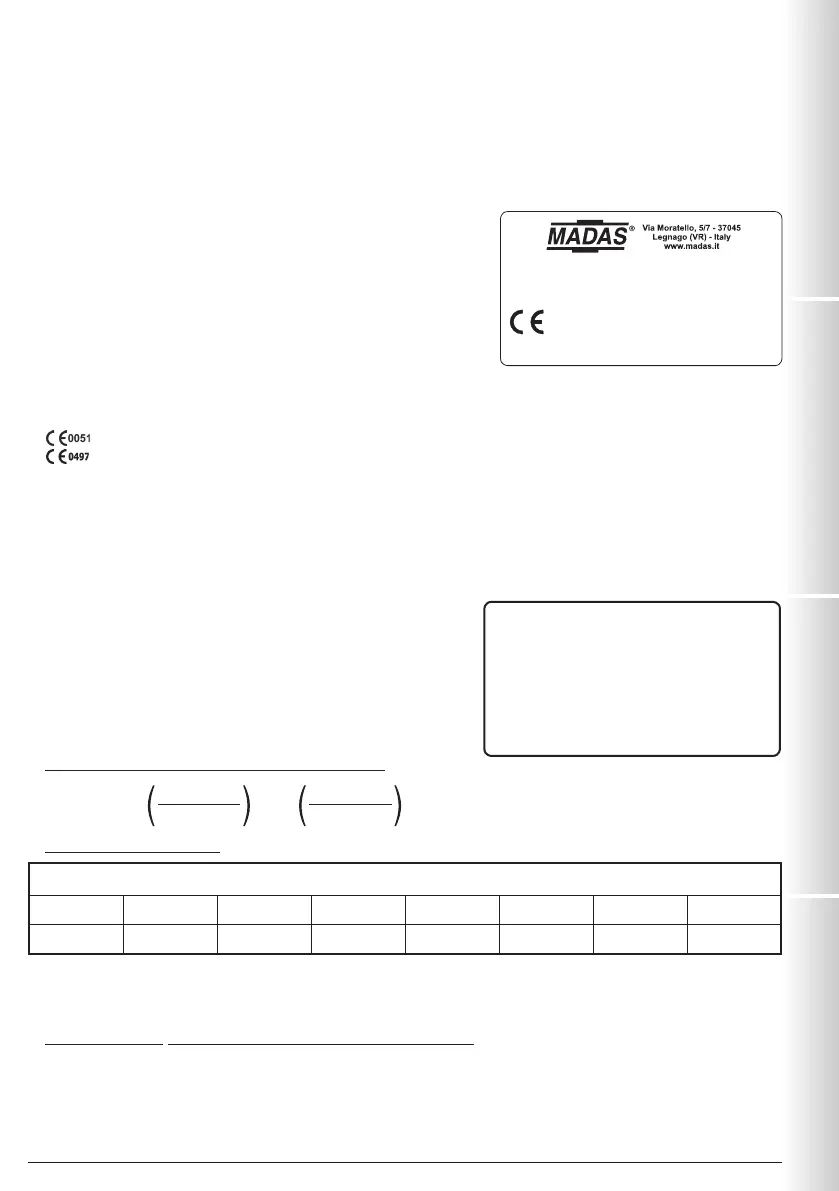

In targa (vedere esempio a fianco) sono riportati i seguenti dati:
• Nome/logo e indirizzo del fabbricante (eventuale nome/logo distributore)
• Mod.: = nome/modello dell’apparecchio seguito
dal diametro di connessione
• CE-51AR1070 = numero pin di certificazione
• EN 126 = Norma di riferimento del prodotto
• PS max = Pressione massima alla quale è garantito il funzionamento del prodotto
• Filtering = Filtraggio
• (-40...+70) °C = Range di temperatura alla quale è garantito il funzionamento del prodotto
• = Conformità Regolamento 2016/426 seguito dal n° dell’Organismo Notificato
• = Conformità Dir. PED seguita dal n° dell’Organismo Notificato
• year = Anno di fabbricazione
• Lot = Numero matricola del prodotto (vedere spiegazione di seguito)
• U1812 = Lotto in uscita anno 2018 settimana n° 12
• 7634 = numero progressivo commessa riferito all’anno indicato
• 00001 = numero progressivo riferito alla q.tà del lotto
Mod.: FM DN 200
CE-51AR1070 - EN 126 PS max: 6 bar
Filtering: 10 micron (-40...+70) °C
year: 2018 Lot:U1812 7634/00001
0051
0497
9.0  ESEMPIO DIMENSIONAMENTO FILTRO
Dati di impiego:
Q
n
= 1210 [Nm
3
/h] Metano
P
i
= 1,2 [bar]
Per utilizzare il diagramma è necessario convertire i dati
di impiego alle condizioni del diagramma (P
1
=0) e viceversa.
• Conversione alla portata alle condizione del diagramma:
• Scelta del diametro del filtro:
• Individuare sulla linea relativa al Gas utilizzato la portata Q
d
e salire con una linea verticale fino ad incrociare la retta relativa al
diametro selezionato (vedere diagramma esempio pag. 48);
• Dal punto appena identificato spostarsi verso sinistra fino ad incrociare l’asse del grafico rilevare il P
d
• Conversione del ΔP
d
rilevato sul diagramma alle condizioni di impianto:
Q
d
[Nm
3
/h] =
= = 550 [m
3
/h]
Q
n
[Nm
3
/h]
1210 [Nm
3
/h]
P
i
+ 1 [bar]
1,2 + 1 [bar]
Portate massime in m
3
/h di gas metano considerando una velocità max del flusso in tubazione di 20 m/s
DN 65 DN 80 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300
244 m
3
/h 370 m
3
/h 578 m
3
/h 903 m
3
/h 1300 m
3
/h 2312 m
3
/h 3613 m
3
/h 5203 m
3
/h
P
r
[mbar] = P
d
[mbar] x (P
i
+ 1) [bar]
= 6,5 [mbar] x (1,2 + 1) [bar] = 14,3 [mbar]
• Eseguire lo stesso procedimento nei diagrammi di pag. 49, 50 e 51 per calcolare la perdita di carico dei filtri ai vari filtraggi
(50 µm -20 µm -10 µm).
LEGENDA
Q
n
: Portata di impiego [Nm
3
/h]
Q
d
: Portata alle condizioni del diagramma [m
3
/h]
P
i
: Pressione di impianto
P
d
: P rilevato sul diagramma
P
r
: P normalizzato alle condizione di impianto
P
1
: Pressione tracciatura diagramma
