• Serrare i dadi o bulloni gradualmente, secondo uno schema “a croce” (vedere esempio sottoindicato);
• Serrarli, prima al 30%, poi al 60%, fino al 100% della coppia massima (vedere tabella sottostante secondo EN 13611);
Diametro DN 65 DN 80 DN 100 DN 125 DN 150 > DN 150
Coppia max (N.m) 50 50 80 160 160 160
• Serrare nuovamente ogni dado o bullone in senso orario almeno una volta, fino al raggiungimento dell’uniformità della
coppia massima;
• Il filtro può essere installato in qualsiasi posizione purchè la freccia, indicata sul corpo (3) dell’apparecchio, sia rivolta verso l’utenza;
• Durante l’installazione evitare che detriti o residui metallici penetrino all’interno dell’apparecchio;
• Garantire un montaggio privo di tensioni meccaniche, è consigliato l’uso di giunti compensatori anche
per sopperire alle dilatazioni termiche della tubazione;
• In caso sia prevista l’installazione dell’apparecchio in una rampa, è cura dell’installatore prevedere adeguati supporti o
appoggi correttamente dimensionati, per sostenere e fissare l’insieme. Non lasciare, mai e per nessun motivo, gravare il
peso della rampa solo sulle connessioni (filettate o flangiate) dei singoli dispositivi;
• In ogni caso dopo l’installazione verificare la tenuta dell’impianto;
1
2
3
4
5
6
8
9
7
7
10
11
rete
utenza
scarico in aria libera
interno centrale termica
zona areata non pericolosa*
teoia esterna
12
5 DN

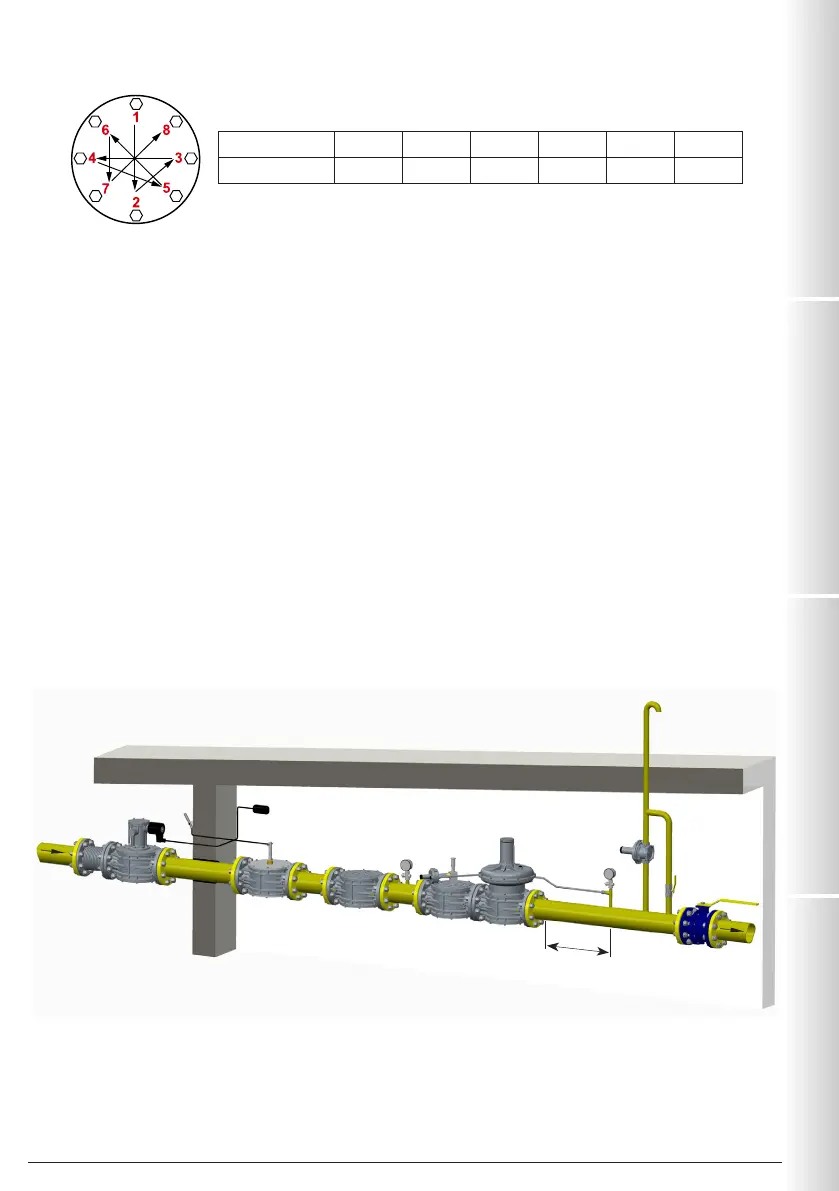

3.4 ESEMPIO GENERICO DI INSTALLAZIONE
1. Elettrovalvola a riarmo manuale M16/RM N.C.
2. Valvola a strappo SM
3. Filtro gas FM
4. Valvola di blocco OPSO serie MVB/1 MAX
5. Regolatore di pressione RG/2MC
6. Valvola di sfioro MVS/1
7. Manometro e relativo pulsante
8. Rubinetto di sfiato
9. Valvola a sfera
10. Gas detector
11. Leva comando a distanza valvola a strappo SM
12. Giunto di compensazione/antivibrante
