M16/RM N.C. - M16/RMO N.C.
Capitolo 5 / Chapter 5
MADAS - Manuale Tecnico 2004 - Edizione 1
MADAS - 2004 Technical Manual - Ediction 1
®
ELETTROVALVOLE A RIARMO MANUALE NORMALMENTE
CHIUSE TIPO M16/RM N.C. - M16/RMO N.C.
NORMALLY-CLOSED MANUAL RESET SOLENOID VALVES
TYPE M16/RM N.C. - M16/RMO N.C.

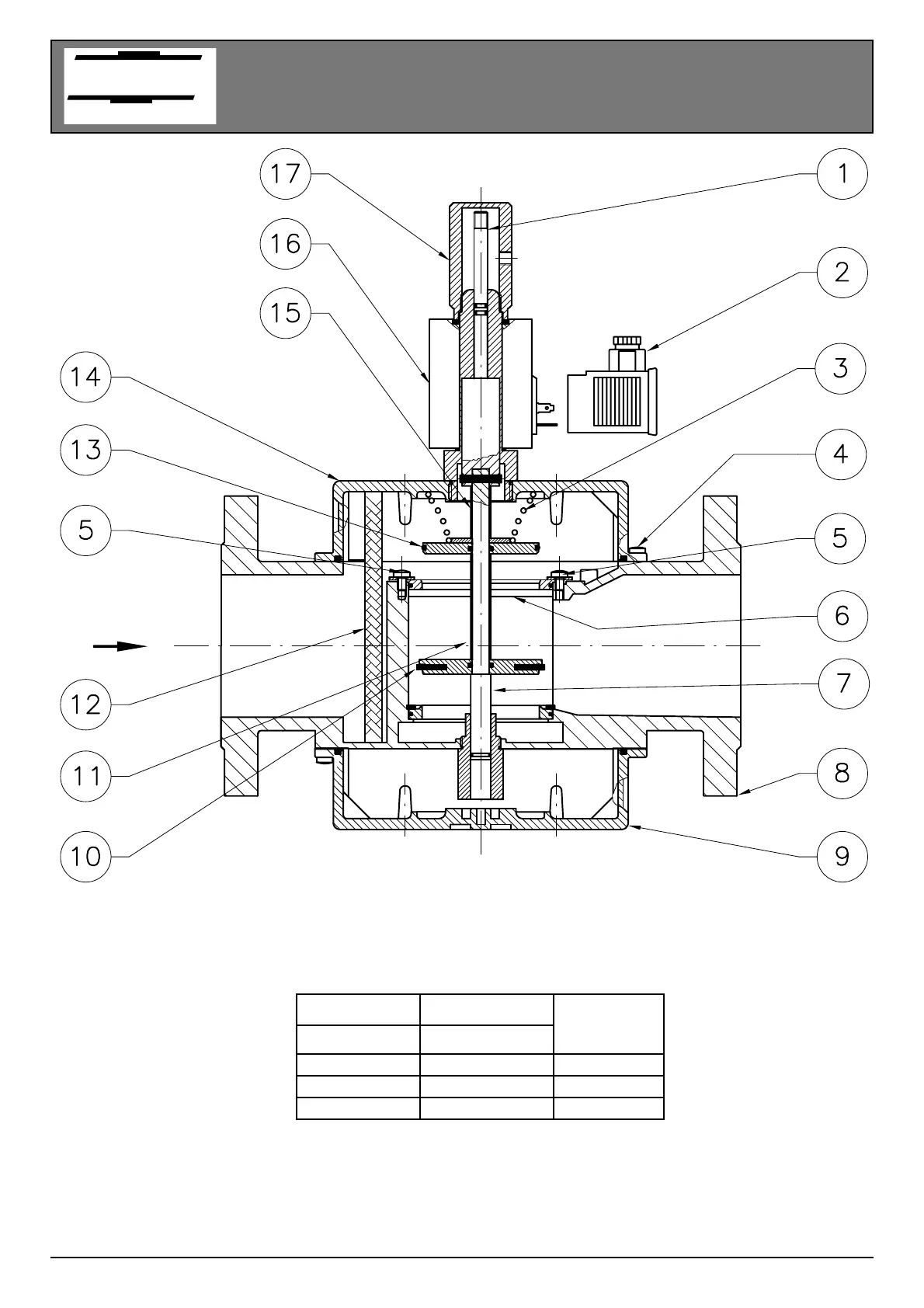

1 - Perno di riarmo
2 - Connettore elettrico
3 - Molla di chiusura
4 - Viti di fi ssaggio coperchio
5 - Viti di fi ssaggio sede superiore
6 - Sede superiore
7 - Perno centrale
8 - Corpo valvola
9 - Fondello
10 - Otturatore inferiore
11 - Tubetto distanziale lungo
12 - Organo fi ltrante
13 - Otturatore superiore
14 - Coperchio
15 - Tubetto distanziale corto
16 - Bobina elettrica
17 - Manopola di riarmo
A
1 - Reset pin
2 - Electrical connector
3 - Closing spring
4 - Fixing cover screws
5 - Fixing upper seat
6 - Upper seat
7 - Central pin
8 - Body of the valve
9 - Bottom
10 - Lower obturator
11 - Long spacer
12 - Filtering component
13 - Upper obturator
14 - Cover
15 - Short spacer
16 - Electrical coil
17 - Reset handle
fi g. 2
P. max 500 mbar P. max 6 bar
attacchi
connections
codice / code codice / code
CX08C CX08C0000 DN 65
CX09C CX09C0000 DN 80
CX10C CX10C0000 DN 100
