Madas M16/RM N.C. - Capacity Diagram

MADAS
© 2004 MADAS s.r.l.
pag. 5
M16/RM N.C. - M16/RMO N.C.
Capitolo 5 / Chapter 5
MADAS - Manuale Tecnico 2004 - Edizione 1
MADAS - 2004 Technical Manual - Ediction 1
®
ELETTROVALVOLE A RIARMO MANUALE NORMALMENTE
CHIUSE TIPO M16/RM N.C. - M16/RMO N.C.
NORMALLY-CLOSED MANUAL RESET SOLENOID VALVES
TYPE M16/RM N.C. - M16/RMO N.C.

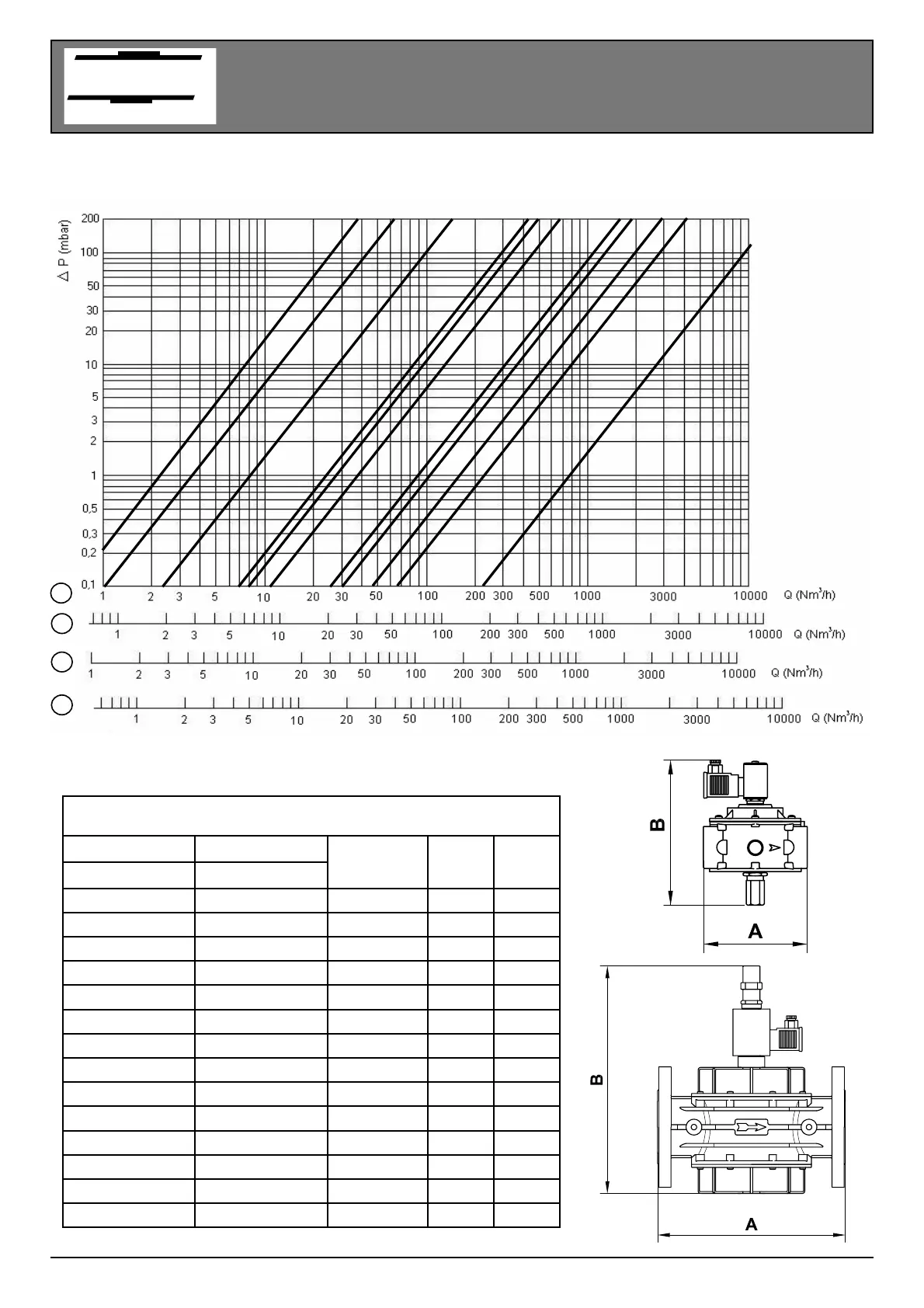

Diagramma perdite di carico / Capacity diagram
DN 15*
DN 20*
DN 20 - DN 25* - DN 25
DN 32
DN 40
DN 50
DN 65
DN 80
DN 100
DN 125 - DN 150
DN 200
1
2
3
4
* = corpi in ottone M16/RMO N.C. = brass body M16/RMO N.C.
1) metano - methane 2) aria - air 3) gas di città - town gas 4) gpl - lpg
* = corpi in ottone M16/RMO N.C. =
brass body M16/RMO N.C.
Dimensioni di ingombro in mm
Overall dimensions in mm
P. max 500 mbar P. max 6 bar
attacchi
connections
AB
codice /
code codice / code
CO02C CO02C0000
DN 15* 55 130
CO03C CO03C0000
DN 20* 55 130
CO04C CO04C0000
DN 25* 82 142
CM03C CM03C0000
DN 20 120 173
CM04C CM04C0000
DN 25 120 173
CM05C CM05C0000
DN 32 160 237
CM06C CM06C0000
DN 40 160 237
CM07C CM07C0000
DN 50 160 266
CX08C CX08C0000
DN 65 310 375
CX09C CX09C0000
DN 80 310 375
CX10C CX10C0000
DN 100 310 415
CX11C CX11C0000
DN 125 490 460
CX12C CX12C0000
DN 150 490 470
CX13C CX13C0000
DN 200 600 490
