Madas RG/2MCS - Page 24

IT EN FR ES
51
Madas Technical Manual - 5|5.2a - REV. 0 of 
th
Apr 2019 RG/2MCS - RG/2MBZ

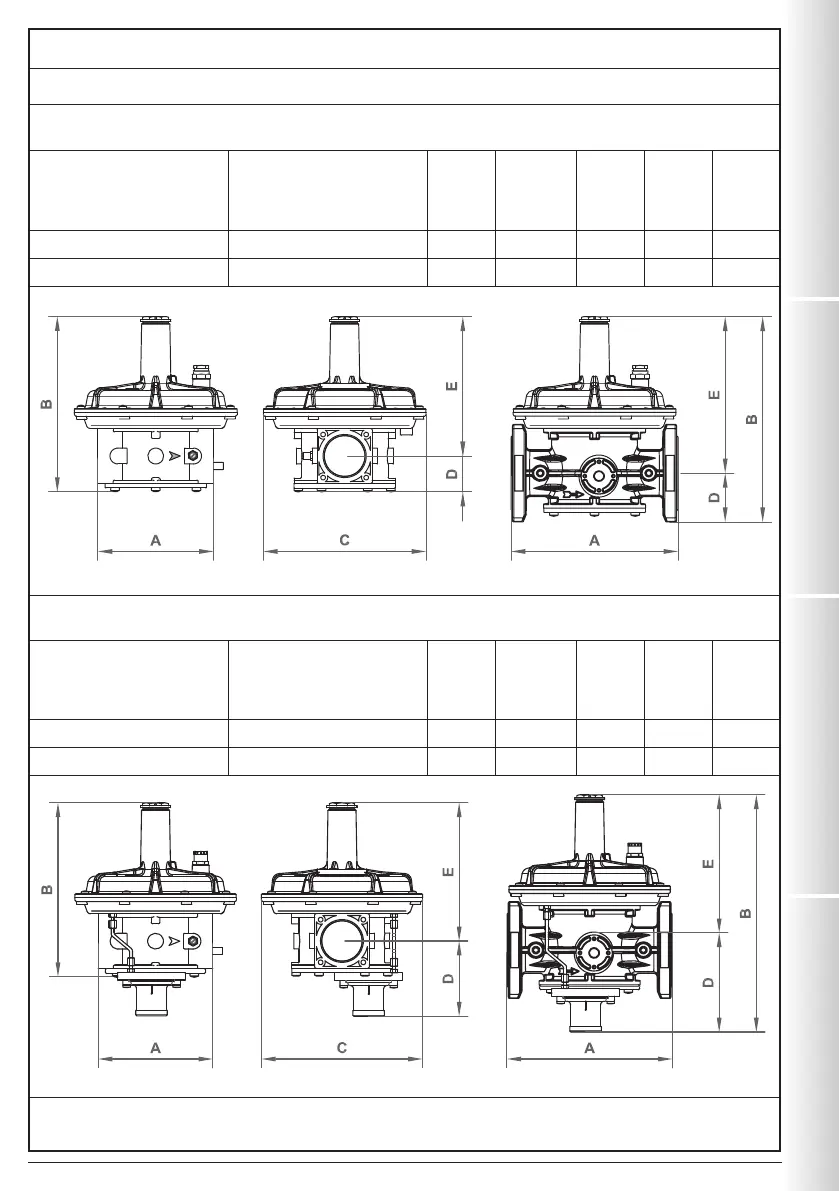

Tabella 5 - Table 5 - Tableau 5 - Tabla 5
Dimensioni di ingombro in mm - Overall dimensions in mm - Mesures d’encombrement en mm - Dimensiones en mm
RG/2MCS
Attacchi filettati
Threaded connections
Raccords filetés
Conexiones roscadas
Attacchi flangiati
Flanged connections
Raccords à bride
Conexiones embridadas
A B C D E
DN 32 - DN 40 - DN 50 - 160 242 225 48,5 193,5
- DN 32 - DN 40 - DN 50 230 285 225 67,5 217,5
RG/2MBZ
Attacchi filettati
Threaded connections
Raccords filetés
Conexiones roscadas
Attacchi flangiati
Flanged connections
Raccords à bride
Conexiones embridadas
A B C D E
DN 32 - DN 40 - DN 50 - 160 298 225 105 193
- DN 32 - DN 40 - DN 50 230 331 225 114,5 216,5
Le dimensioni sono indicative, non vincolanti - The dimensions are provided as a guideline, they are not binding
Les dimensions sont indicatives, non contraignantes - Las dimensiones son indicativas, no vinculantes
