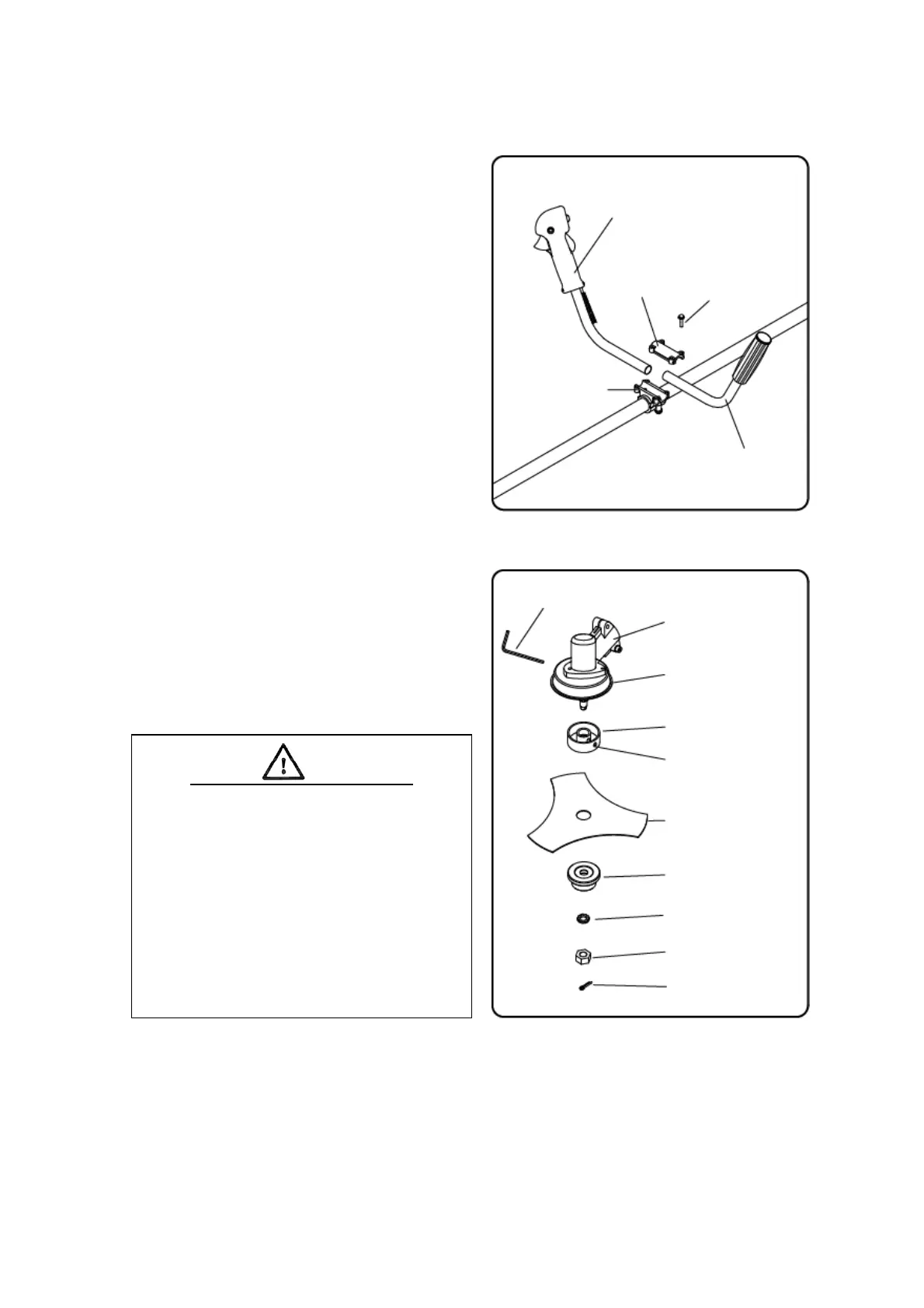

INSTALAR A PEGA
Coloque a pega no descanso. Escolha
uma posição confortá vel para a pega e
aperte com 4 parafusos M5 x 25
parafusos.
INSTALAR A LÂMINA
Instale o suporte A, a lamina tripla, o
suporte B, a anilha dentada, por esta
ordem e depois aperte com uma rosca
interior.
Alinhe o ori
ício da caixa de velocidades
com o suporte A e insira a chave em L
S=4mm.
Gire a porca de aperto da lâmina com a
chave no sentido dos ponteiros do relógio
até estar bem apertado.
Coloque o pino 2 x 16 e solte.
AVISO CUIDADO
EM CASO DE VIBRAÇÃO EXCESSIV A PARE
O MOTOR IMEDIATAMENTE
A excessive vibração da lâmina significa
que não está bem colocada. Pare o motor
imediatamente e verifique a lâmina. Uma
lamina mal colocada poderá causar
ferimentos. Utilize apenas peças
originais.
CHAVE EM L
CAIXA DE
VELOCIDADES
SUPORTE A
SUPORTE B
LÂMINA TRIPLA
ORIF
CIO
ANILHA DENTADA
PORCA ES
UERDA
PINO 2 X 16
PEGA DIREITA
TAMPA
SUPERIOR
PARAFUSOS
M5 x 25
DESCANSO
PEGA ESQUERDA
MONTAGEM
PROTEC
ÃO
