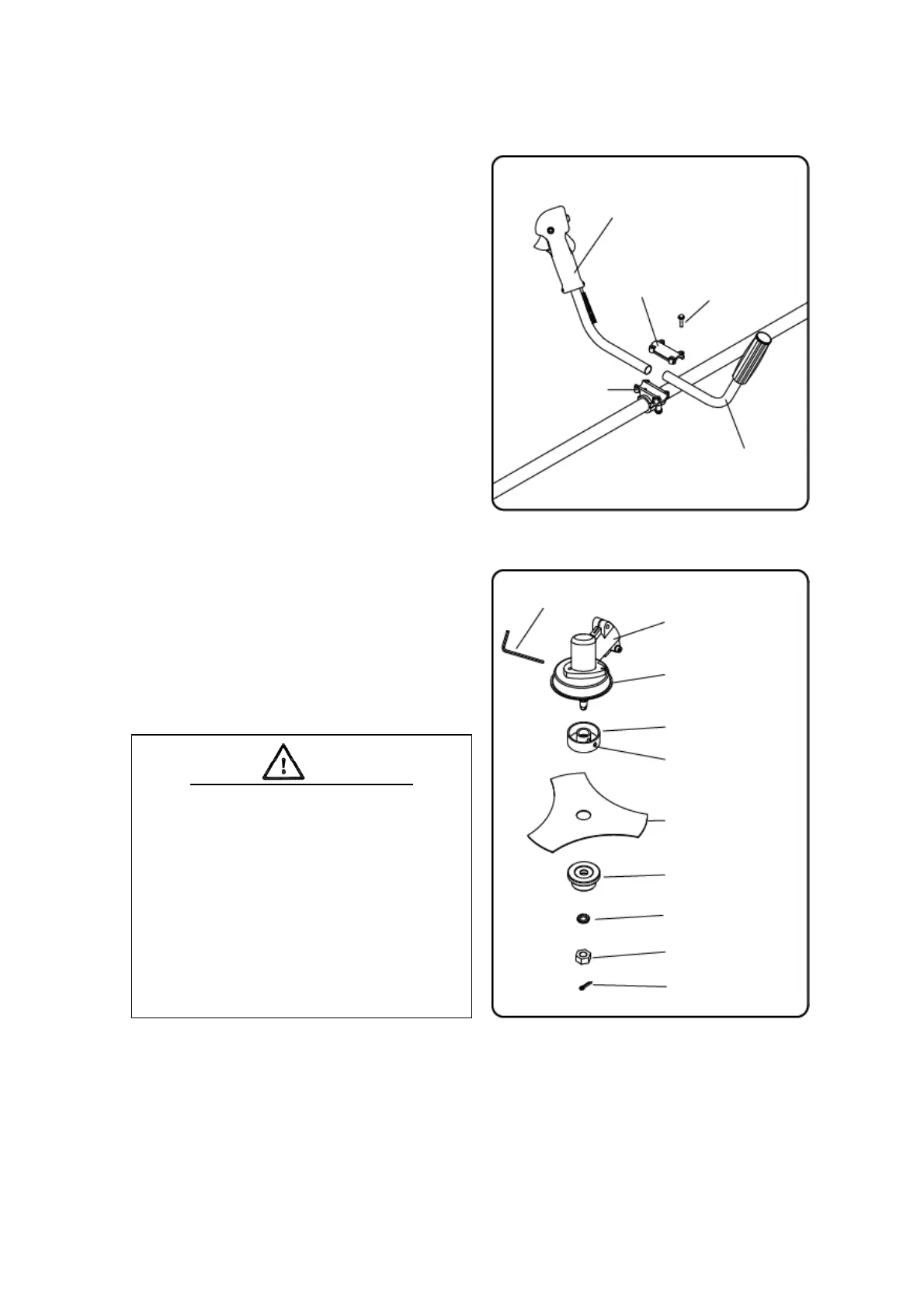

INSTALAR LA MANIJA
Poner la manija en descanso. Elegir una
posición confortable para la manija y
apretar con 4 tornillos M5 x 25 tornillos.
INSTALAR LA LÁMINA
Instalar el soporte A, la lamina triple, el
soporte B, la arandela dentada, e n esta
ordén y después apret ar con una rosca
interior.
Alínear el agujero de la caja de
velocidades con el soporte A e insertar la
llave en L S=4mm.
Girar la t uerca de apriete de la lámina con
la llave en sentido horário hasta ser bien
apretado.
Poner el pino 2 x 16 y soltar.
AVISO CUIDADO
EN CASO DE VIBRACIÓN EXCESIVA PARAR
EL MOTOR INMEDIATAMENTE
La vibración excesiva de la lámina
significa que no es bien puesta. Parar el
motorinmediatamenteyverificarla
lámina. Una lamina mal puesta podrá
causar herimientos. Usar solo piezas
originales.
LLAVE EN
CAIJA DE
VELOCIDADES
SOPORTE A
SOPORTE B
LÁMINA TRIPLE
AGUJERO
ARANDELA
DENTADA
TUERCA
IZQUIERDA
PINO 2 X 16
MANIJA DERECHA
TAPÓN
SUPERIOR
TORNILLOS
M5 x 25
DESCANSO
MANIJA IZQUIERDA
MONTAGEM
PROTECCIÓN
