MADRIX LUNA - Page 20

6
Anschlussmöglichkeiten
Allgemeine Pin-Belegung von XLR-Anschlüssen
Hier findet sich die allg. Belegung von 5-poligen bzw. 3-poligen XLR-Buchsen.
5
4
3
2
1 2
3
1
Hinweis: Das MADRIX
®
LUNA verfügt über 5-polige, weibliche XLR-Buchsen
und eine 5-polige, männliche XLR-Buchse. Nutzen Sie Adapter, wenn nötig.
5-polig Belegung 3-polig
1 Masse
2 DMX –
3 DMX +
4 Frei
5 Frei

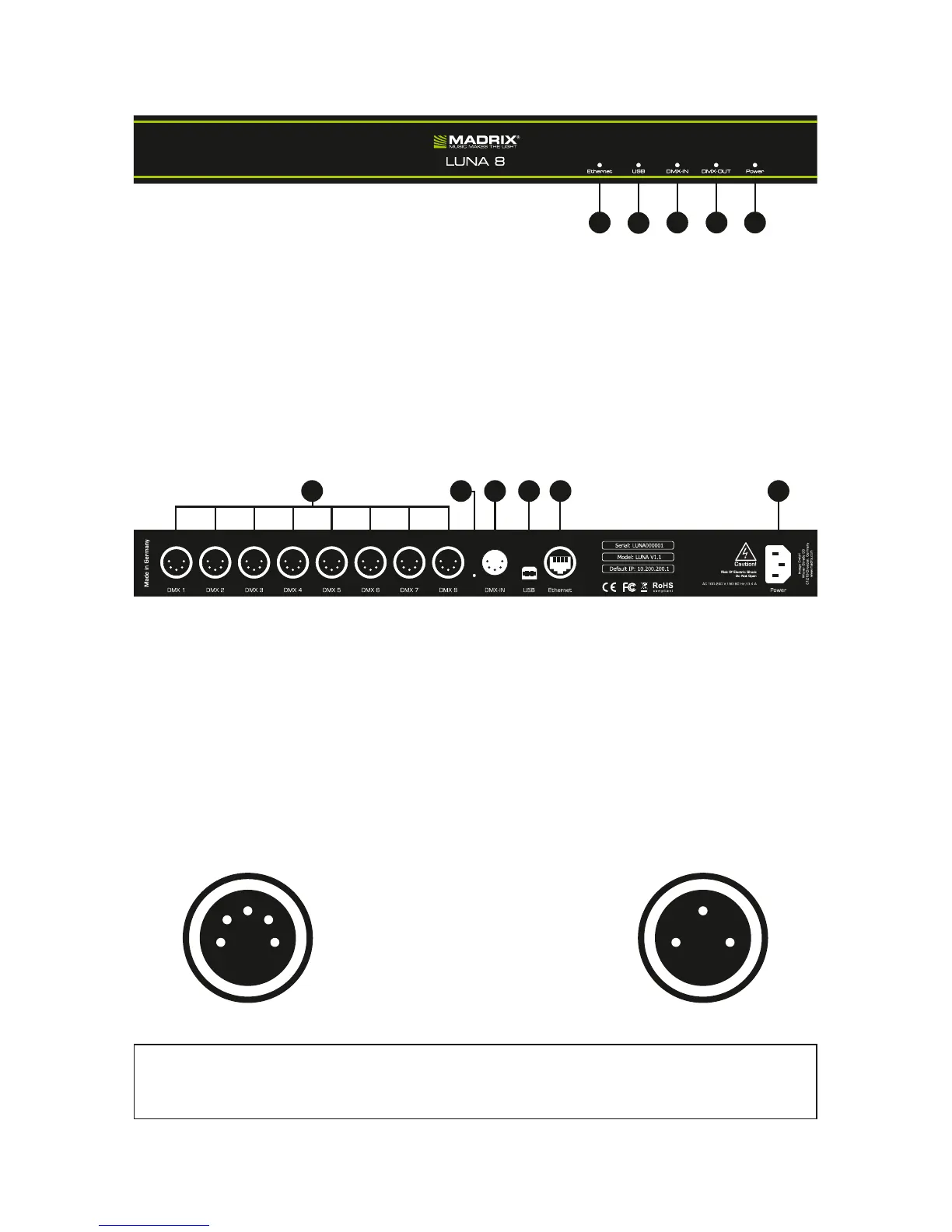

1) Status-LED für Ethernet (Netzwerk)
2) Status-LED für USB
3) Status-LED für DMX-IN (Eingabe)
4) Status-LED für DMX-OUT (Ausgabe)
5) Status-LED für Power (Strom)
6) XLR-Buchsen: DMX 1 – 4/8/16
7) Reset-Taste
8) XLR-Buchse: DMX-IN
9) USB-Anschluss
10) RJ45-Netzwerkanschluss
11) Stromanschluss
9876 1110
1 2 43 5
Anmerkung: MADRIX
®
LUNA 8 wird an dieser Stelle als Beispiel genutzt.
MADRIX
®
LUNA 4 und MADRIX
®
LUNA 16 haben einen vergleichbaren Aufbau.
