S Sección 3
31
Instalación Común
1. Coloque y monte la base mediante tornillos y anclajes adecuados.
2. Conecte a la base de carga el extremo del cable de alimentación de
corriente continua o un convertidor de corriente alterna. Utilice un conector
circular en el puerto de conexión de energía en el lado del soporte de
carga.
Nota: Al desconectar los enchufes, sujete el cuerpo del enchufe; nunca tire
del cable.
O
PRECAUCIÓN: Asegúrese de no aplastar el cable. Si el cable se aplasta,
puede causar un cortocircuito; los cables se pueden calentar, fundir el
plástico y provocar un incendio.

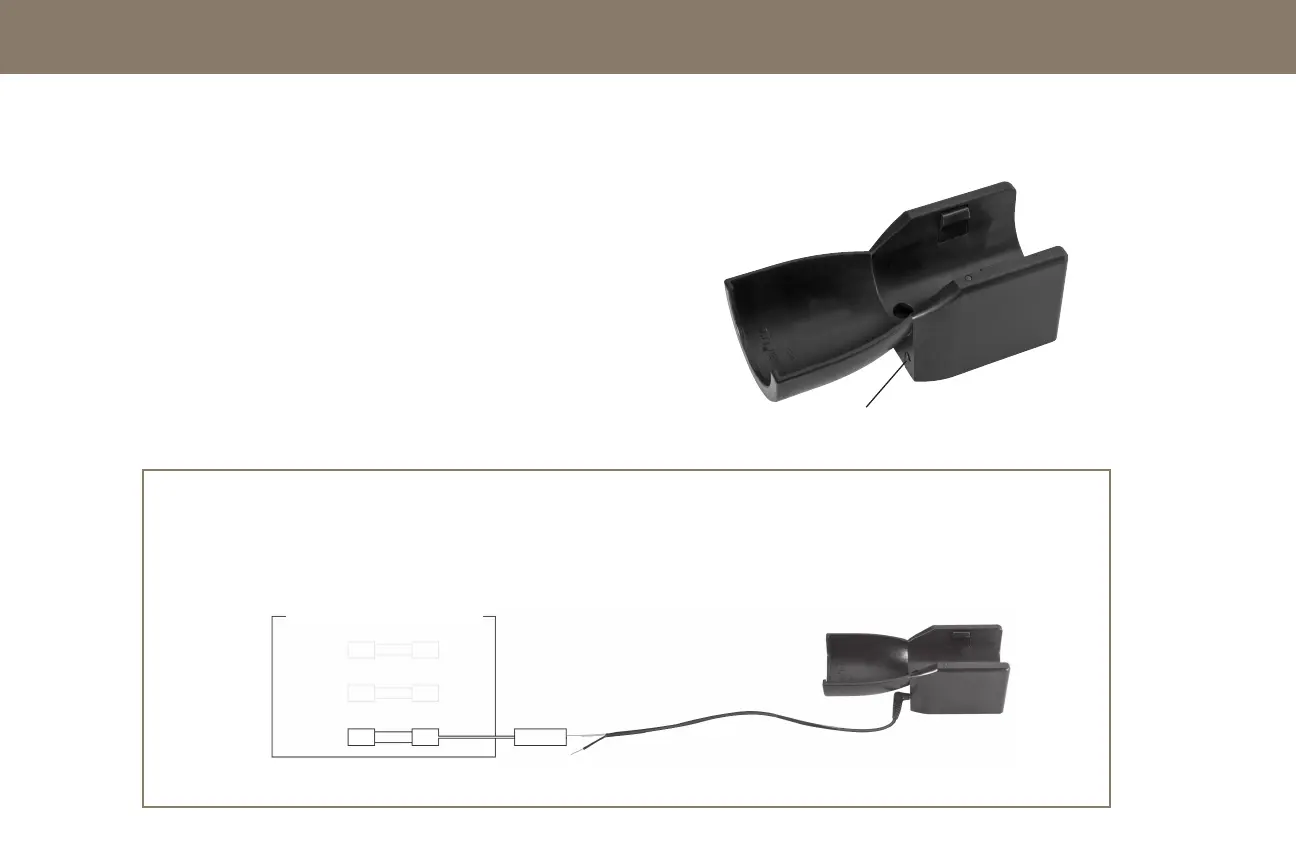

Figura 19
Toma de tierra (-) principal
(negro)
Cable positivo (+)
(Rojo)
Fusibles con Interruptor en el Arranque
Costado a Tierra del Fusible
Cordón de la Base de Carga
Radio
Calentador
Accesorio
Nota: Para conseguir la máxima protección al recargar la unidad, se
recomienda instalar un fusible de 1 amp. en el cable rojo (+).
la Base de Carga
Instalación en Vehículo con Alambre Recto Solamente de 12 a 14 voltios
(No para Sistemas de 24 voltios)
Está disponible un cable de alimentación eléctrica adicional de 4 pies (1,2 m) para facilitar la
conexión directa del sistema recargable (Ilust. 19). Mag Instruments recomienda utilizar solamente un circuito de encendido a demanda (con
fusible), preferentemente de la menor potencia de salida posible (5 amp. o menos). Este es habitualmente el tipo de fusible utilizado en radios o
accesorios. El cable rojo (positivo) se conecta a la salida del fusible, y el cable negro (negativo) de puesta a masa se debe conectar a una parte
metálica del chasis, el que se utiliza como retorno de masa de la batería.
Instalación
1 AMP
(Vea la Nota)
Figura 11
Puerto de conexión
de la alimentación
