Magic Chef MCSDRY35W User Manual

30
Herramientas y partes necesarias
para la instalación en yeso y/o madera (no se incluyen)
Taladro y broca de 3mm 1
Destornillador de cabeza Phillips (estrella) 1
Pernos de expansión para anclajes de pared de 2” 8
Láminas de madera de 22.3” (L) x 3.0” (A) x 1.0” (P) 2
Tornillos para madera (12mm x 50mm) 4
Kit de montaje en pared (incluido)
Ganchos para montaje en pared 2
Tornillos Phillips (estrella) de 1” 4
Separador de plástico 2
Tornillos Phillips (estrella) de cabeza plana de ½” 4
Conector de escape 1

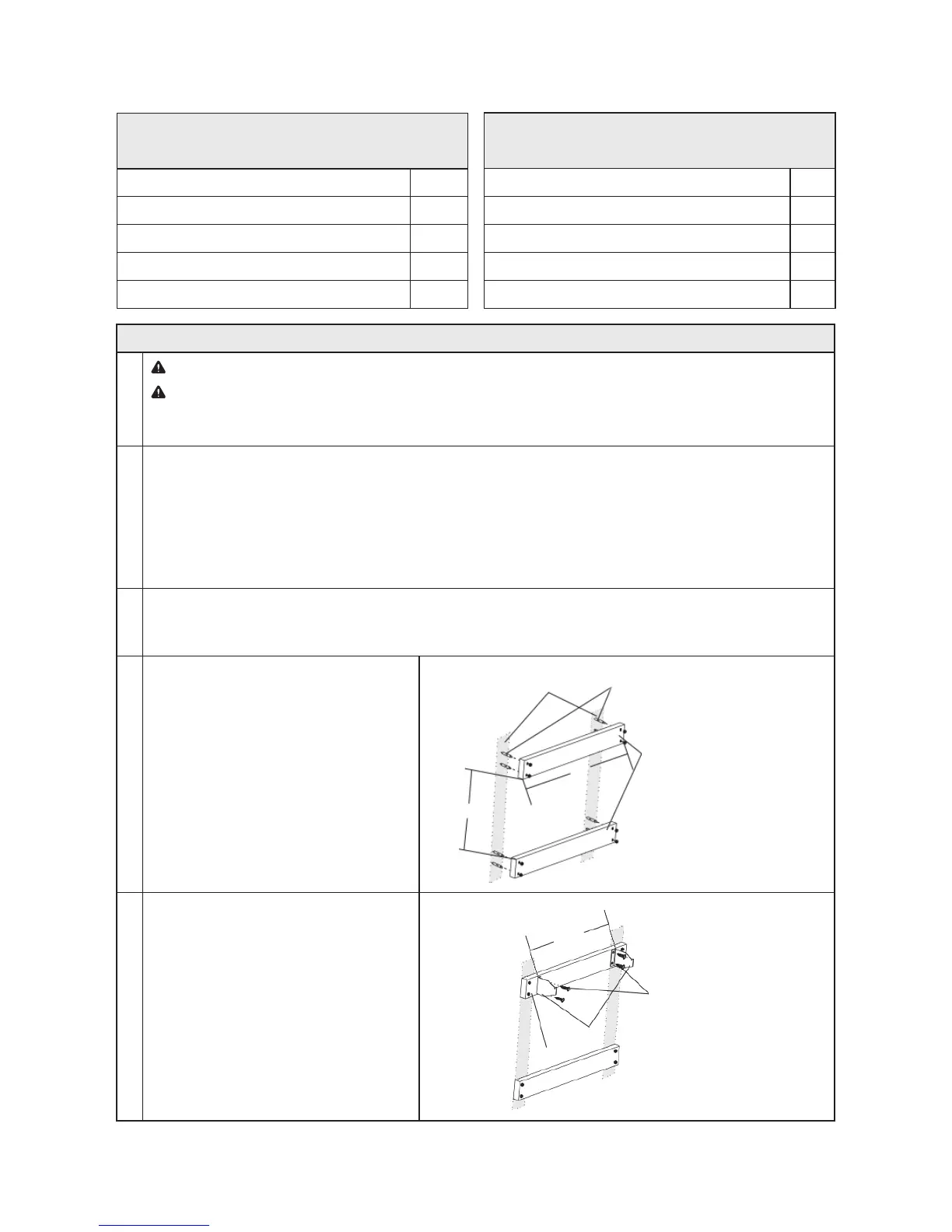

INSTRUCCIONES DE MONTAJE EN LA PARED
Instrucciones de montaje en la pared
*
NOTA: Se recomienda realizar el siguiente procedimiento con un mínimo de 2 personas.
NOTA: Como los materiales de las paredes varían, las herramientas suministradas para fijar pueden no ser adecuadas
para su tipo de pared. Consulte en su ferretería/centro de reparaciones domésticas cercana para obtener sugerencias sobre
las herramientas necesarias para su tipo de pared en particular.
1
Decida la posición en la que quiere instalar los ganchos de montaje.
•Estasecadoranoestádiseñadaparacolocarsesobresulavadora.
•Esnecesariodejarunmínimode2pulgadasdeespacioentrelapartesuperiordelasecadorayeltecho,para
permitir una instalación fácil y un espacio adecuado para el escape de vapor.
Si la monta sobre una lavadora de tapa superior, deje el espacio suficiente para abrir la tapa de la misma. En caso de ser
una lavadora de puerta frontal, deje el espacio suficiente de respiro.
2
Aunque los ganchos de montaje suministrados pueden instalarse directamente a la pared usando los tacos de madera
existentes, el mejor método de instalación consiste en usar láminas de madera para proporcionar una superficie de
instalación plana y nivelada, y una mayor estabilidad para el montaje completo en la pared.
3
Use dos láminas de madera (no se incluyen)
entre los tacos para montar los ganchos.
El tamaño recomendado de las láminas de
madera es de 23.0” (L) x 3.0” (A) x 1.0” (P)
Cuando use las láminas de madera para
realizar el montaje en una pared de
mampostería, debe usar pernos de expansión
para anclajes de pared para asegurar las
láminas a la mampostería.
Use cuatro (4) pernos de expansión para
anclajes de pared por cada lámina de madera.
4
Instale los ganchos para montaje en pared
usando los cuatro (4) tornillos Phillips
(estrella) de 1” sobre las láminas de madera
superiores.
22.2”
Tornillos Phillips
(estrella) de 1”
Ganchos para montaje en pared
Láminas de madera
Pared
21.3”
23.0”
Láminas de madera de
23.0” (L) x 3.0” (A) x 1.0” (P)
Pernos de expansión
para anclajes de pared de 2.0” (8)

Magic Chef MCSDRY35W Specifications

General

Color	white
Dryer Capactity	3.5 cubic feet
Number of Cycles	4
Cycle Selections	dewrinkle
Options	dewrinkle
Child Lock	yes
Moisture Sensor Option	no
Steam	no

Weight and Dimensions

Depth	21 1/2 inches
Height	32 5/16 inches
Width	23.5827 inches
Net Weight	52.91 pounds
