230

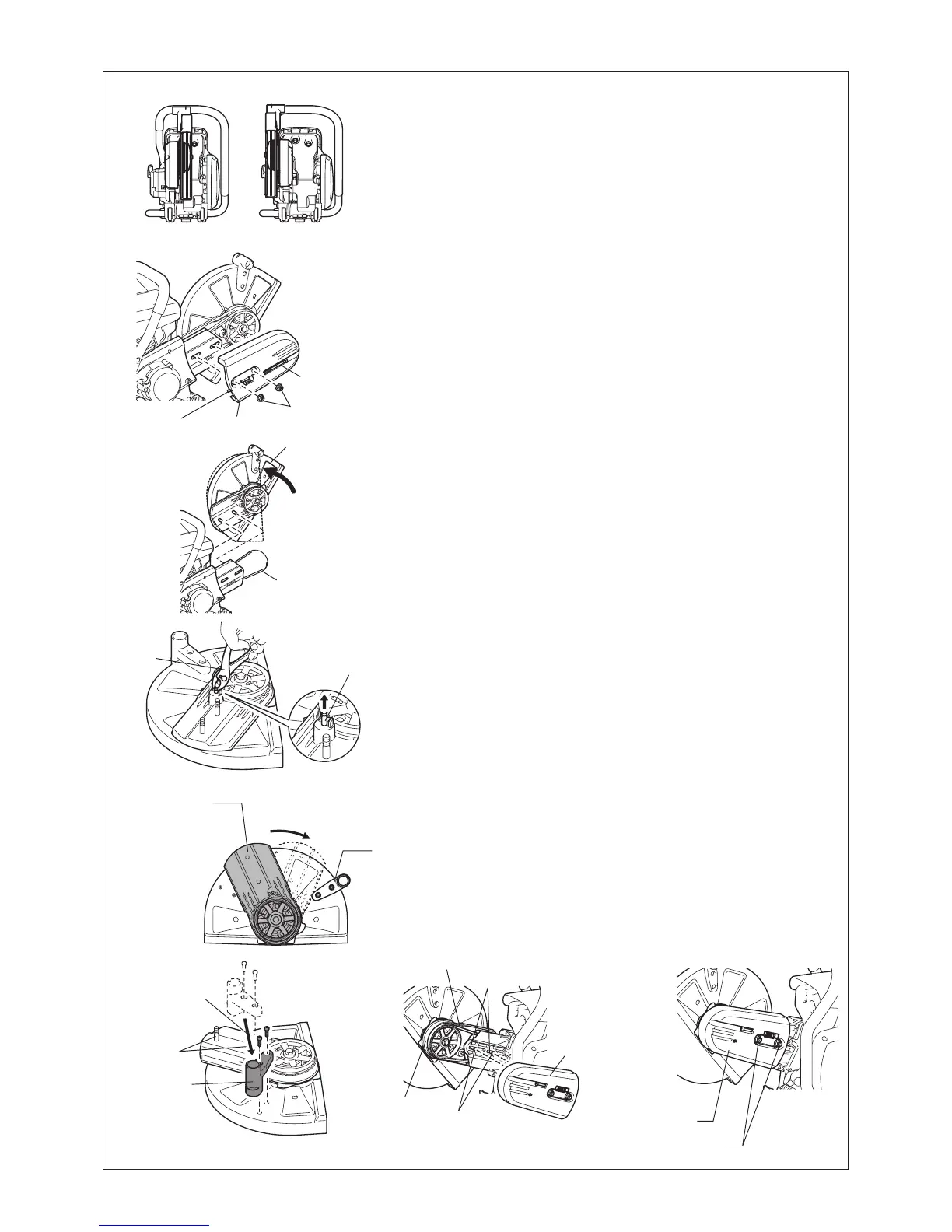

Αλλαγή της θέσης του εξαρτήματος κοπής
(κεντρικά/πλευρικά)
Κατεύθυνση τοποθέτησης του καλύμματος
• Το εξάρτημα κοπής του Βενζινοκίνητου Κόφτη είναι
τοποθετημένο προς την κατεύθυνση που εμφανίζεται στην Εικ.
Α. Εάν το επιθυμείτε, χρησιμοποιήστε την ακόλουθη διαδικασία
για να το τοποθετήσετε στην κατεύθυνση που εμφανίζεται στην
Εικ. Β.
Τοποθέτηση στην κατεύθυνση Β
(1) Ξεσφίξτε το παξιμάδι σύσφιξης, και περιστρέψτε την βίδα
ρύθμισης της τάνυσης προς τα αριστερά μέχρι που να γίνει
ορατό το άκρο της βίδας. (Εικ. 1)
(2) Αφαιρέστε τα παξιμάδια σύσφιξης και στη συνέχεια αφαιρέστε
το κάλυμμα του ιμάντα. (Εικ. 1)
(3) Περιστρέψτε το κάλυμμα μέχρι τη θέση της διακεκομμένης
γραμμής. Αφαιρέστε τον ιμάντα V και στη συνέχεια αφαιρέστε
το εξάρτημα κοπής από το Βενζινοκίνητο Κόφτη.
Αλλάξτε τη θέση του σφιγκτήρα. (Εικ. 2)
(4) Ανασηκώστε την ασφάλεια του άξονα με ένα πλατύ κατσαβίδι
ή με μια πένσα. (Εικ. 3)
(5) Περιστρέψτε τον βραχίονα μέχρι να έρθει σε επαφή με τη λαβή
και επαναφέρετε την ασφάλεια του άξονα στην αρχική της
θέση με το χέρι. (Εικ. 4)
Αλλάξτε τη θέση του σφιγκτήρα. (Εικ. 5)
(6) Αναστρέψετε το εξάρτημα κοπής που έχει αφαιρεθεί, περάστε
τη βίδα μέσα στην τρύπα, και επανατοποθετήστε προς στην
κατεύθυνση Β.
Τοποθετήστε ξανά τον ιμάντα V στην τροχαλία. (Εικ. 6)
(7) Τοποθετήστε το κάλυμμα του ιμάντα. (Εικ. 7)
Περιστρέψτε τη βίδα ρύθμισης της τάνυσης για να ρυθμίσετε
την τάνυση του ιμάντα V. Μόλις ολοκληρωθεί η ρύθμιση της
τάνυσης του ιμάντα, σφίξτε καλά το παξιμάδι σύσφιξης.
Εξαγωνικά παξιμάδια
Κάλυμμα
Ιμάντας V
Ασφάλεια άξονα
Βραχίονας
Λαβή
Ιμάντας V
Τροχαλία
Μπουλόνια
Κάλυμμα ιμάντα
Κάλυμμα ιμάντα
Εξαγωνικό παξιμάδι
Τρύπες
Βίδα ρύθμισης τάνυσης
Κατεύθυνση τοποθέτησης
Κάλυμμα
ιμάντα
Άκρο της
βίδας
A B
Εικ. 1
Εικ. 2
Εικ. 3
Εικ. 4
Εικ. 5 Εικ. 6 Εικ. 7
Πένσα
Μετατόπιση
Μπουλόνια
Λαβή
