TC322 versione S è uno smontagomme progettato per po-
ter operare anche sui pneumatici di particolare diametro
e larghezza. Rispetto alla versione base, la macchina è
dotata del seguente componente speciale:
• Dispositivo (S) a quattro posizioni (ved g.39) che, per-
mettendo una più ampia apertura della paletta, consente
di stallonare pneumatici di particolare larghezza (max.
438mm - 17”).
ISTRUZIONI PER L’USO
La gura 39 mostra le due aperture possibili della paletta
stallonatore speciale con slo chiuso e aperto:
SFILO CHIUSO (ved g.39 pos A)
Posizione (1):
largh. max. 305mm - 12” - largh. min. 65mm - 2,5”
Posizione (2):
largh. max. 392mm - 15” - largh. min. 150mm - 5”
SFILO APERTO (ved g.39 pos B)
Posizione (3):
largh. max. 337mm - 13” - largh.min. 65mm - 2,5”
Posizione (4):
largh. max. 438mm - 17” - largh.min. 159mm - 6”
Prima di iniziare le operazioni di stallonamento del pneu-
matico, impostare la posizione desiderata a seconda della
larghezza del pneumatico stesso. Per le successive ope-
razioni di stallonamento, smontaggio e montaggio del
pneumatico, fare riferimento alle istruzioni generali e dal-
le avvertenze del presente libretto.
TC322 PG
TC322 versione PG presenta caratteristiche tecniche uguali
alla macchina versione base, con, in aggiunta, la funzione
gonaggio a pedale.
TC322 S - TC325 S - TC328 S
TC322 version S is a tyre changer designed for use also
with particularly wide tyres (as regards as width and dia-
meter).
As compared with the basic version, the machine is equip-
ped with the following special component:
• Four-position Device (S) (g.39) which, thanks to a
wider opening of the plate, allows bead breaking on parti-
cularly wide tyres (max. width 438 mm - 17”)
INSTRUCTIONS FOR USE
Figure 39 shows the 2 possible opening positions for the
special bead-breaker plate with open and closed stripper:
CLOSED STRIPPER (see g.39 pos A)
Position (1):
Max. width 305mm - 12” - Min. width 65mm - 2,5”
Position (2):
Max. width 392mm - 15” - Min. width 150mm - 5”
OPEN STRIPPER (see g.39 pos B)
Position (3):
Max. width 337mm - 13” - Min. width 65mm - 2,5”
Position (4):
Max. width 438mm - 17” - Min. width 159mm - 6”
Before starting bead-breaking set the position required
according to the width of the wheel. For the successive
operations of bead-breaking, demounting and mounting
of the tyre refer to the general instructions of this ma-
nual.
TC322 PG
TC322 version PG shows technical features similar to the
basic version machine with, in addition, the pedal ina-
tion function.

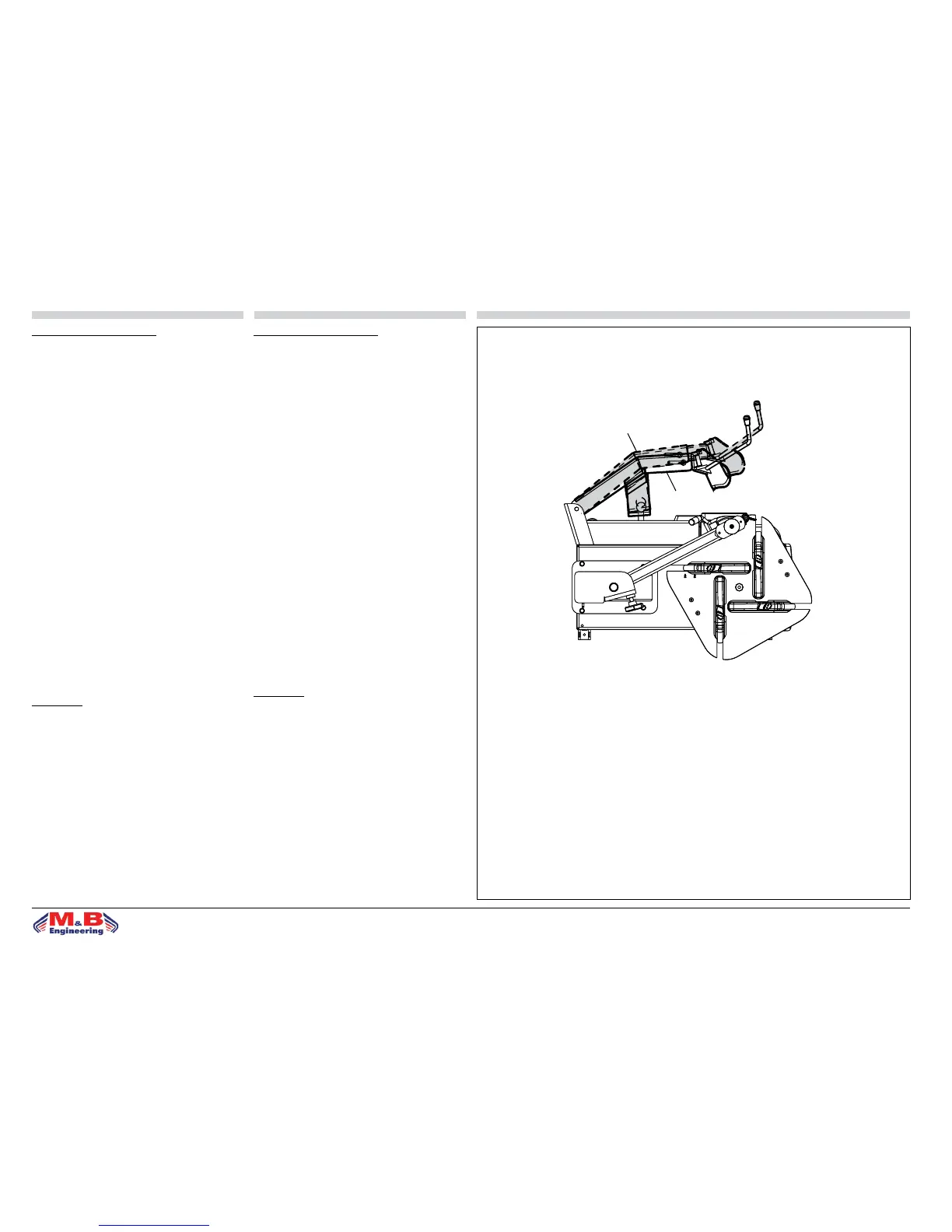

g.39
B
A
