25
S
15°-30°
15°-30°
T
T
V
S
E
Z
NO
YES
W
X
F
Z
ENTRETIEN
Si les jambes du trépied coulissent, nettoyez les tubes des jambes avec un chiffon. Si cela ne suffit pas, vous pouvez vérifier vous-même le réglage du trépied :
FONDERIE SUPERIEURE DE BLOCAGE DES SECTIONS
1. Retirez les bouchons de protection "S".
2. Tournez les deux vis de réglage "T" de 15-30° maximum dans le sens des aiguilles d'une montre et testez la résistance de la jambe en appuyant sur le trépied.
3. Ne serrez pas trop ces vis, sans quoi les jambes ne se déplieront pas entièrement même en appuyant sur le bouton "E".

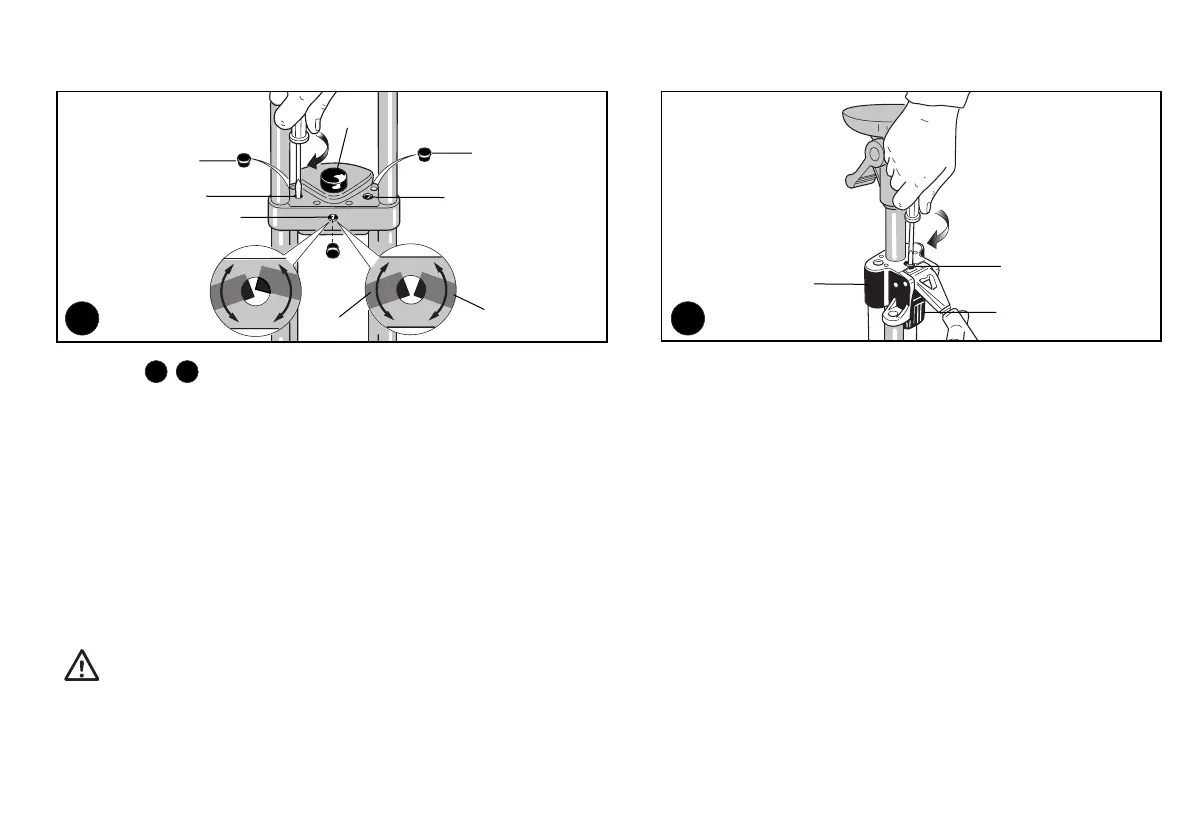

4. Vérifiez l'alignement en regardant par la visière d'inspection "V" tout en enfonçant le bouton de déverrouillage "E". Le réglage est correct lorsque les leviers "Z" sont alignés,
tel qu'illustré à la figure 18.
Remarque : lorsque vous serrez la vis, le levier correspondant descend, et lorsque vous la desserrez, il se lève.
5. Remettez les bouchons de protection "S" et "V" en place.
FONDERIE INFERIEURE DE BLOCAGE DES SECTIONS
1. Retournez le trépied pour avoir accès à la vis de réglage "X" de la bague inférieure (voir fig. 19).
2. Tournez la vis de réglage "W" de 15-30° maximum dans le sens des aiguilles d'une montre et testez la résistance de la jambe en appuyant sur le trépied.
3. Ne serrez pas trop ces vis, sans quoi les jambes ne se déplieront pas entièrement même en appuyant sur le bouton "F" (fig. 19).
Serrez les vis en procédant petit à petit. Seuls de légers réglages sont nécessaires.
Vérifiez la résistance de la jambe après chaque petit réglage et arrêtez dès que vous sentez une résistance.
Ne desserrez pas les vis de plus d'un tour, sans quoi les écrous pourraient se dévisser.
18 19
18 19
