Section 2 Instructions d’installation
Part Number 000007345 2/14
61
GÉNÉRALITÉS
Les condenseurs doivent être montés horizontalement, le
moteur de ventilateur étant sur le haut sans aucune
obstruction. Il doit y avoir un espace d’au moins 41 cm
(16 po) du bas pour l’admission d’air. Le panneau de
raccordement avant et un autre panneau (arrière ou côté)
ne doit également avoir aucune obstruction.
Les installations de condenseurs à distance comportent
des conduites verticales et horizontales entre la machine à
glaçons et le condenseur. Une fois combinées, elles
doivent être ajustées aux spécifications approuvées. Les
directives, schémas et méthodes de calcul suivants doivent
être respectés pour vérifier une installation de condenseurs
à distance appropriée.
Acheminement des conduites
DIRECTIVES POUR ACHEMINEMENT DES
CONDUITES
Commencer par couper un trou circulaire de 6,35 cm
(2,5 po) dans le mur ou le toit pour l’acheminement des
tubulures. L’extrémité de conduite ayant un coude de
90° se raccordera à la machine à glaçons. L’extrémité
droite se connectera au condenseur à distance.

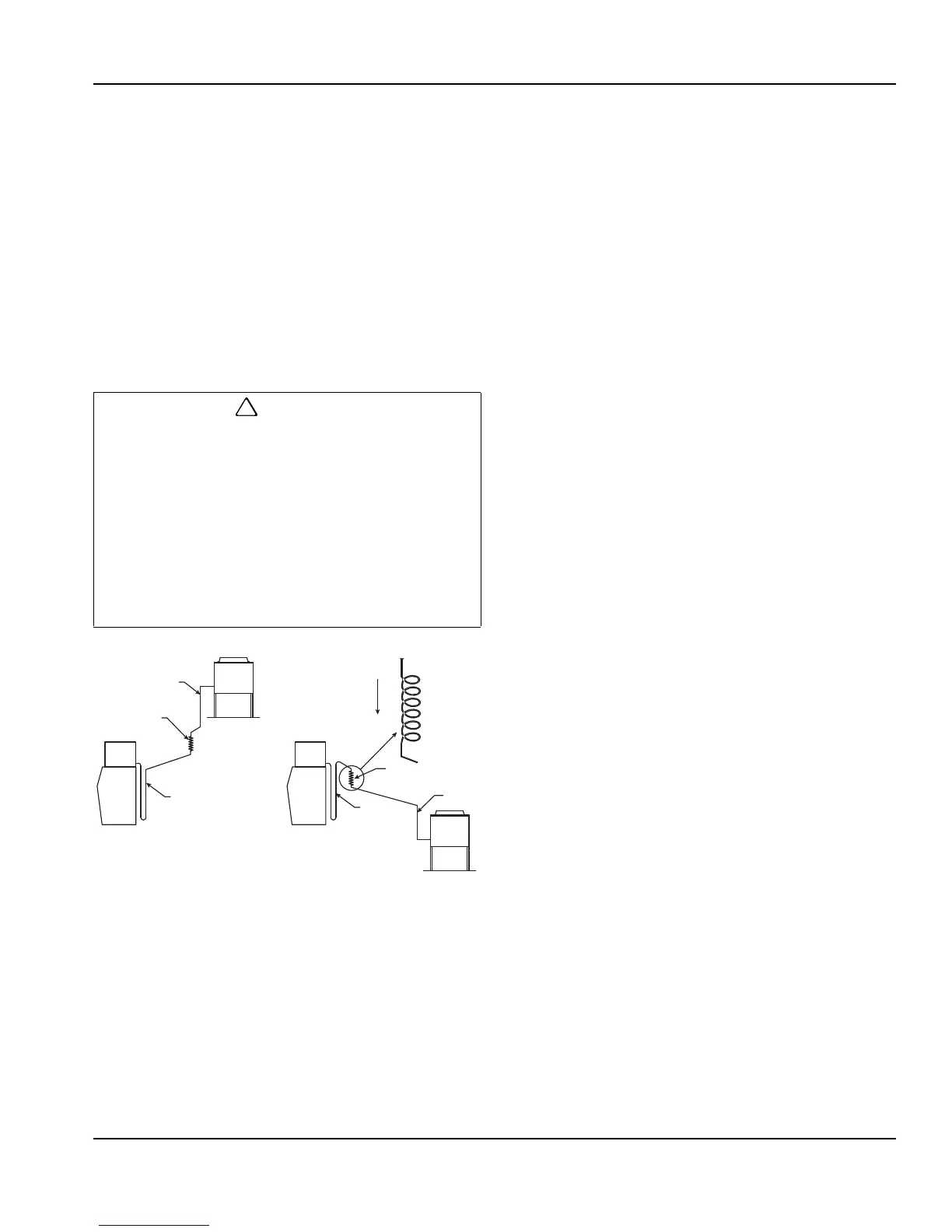

Suivre ces directives pour acheminer les conduites de
liquide frigorigène. Ceci pour permettre d’assurer un bon
fonctionnement et une bonne accessibilité de service.
1. En option – Effectuer la boucle
de service dans les
conduites (comme il l’est indiqué ci-d
essous). Ceci
permet un accès aisé à la machine à glaçons pour le
nettoyage et l’entretien. Ne pas utiliser de cuivre rigide
dur à cet emplacement.
2. Obligatoire – Ne pas former de siphons dans
les
conduites de réfrigération (s
auf la boucle de service).
L’huile réfrigérante doit être libre de s’évacuer vers la
machine à glaçons ou le condenseur. Acheminer la
tubulure en excès en une spirale horizontale vers le
bas supportée (comme il l’est indiqué ci-dessous). Ne
pas enrouler la tubulure verticalement.
3. Obligatoire – Conserver les longueurs de conduites
de
réfrigérant extérieures aussi courtes que possible.
La garantie de 60 mois du compresseur (y compris la
garantie de remplacement de main d’œuvre de
36 mois) ne s’appliquera pas si la machine à glaçons à
distance n’est pas installée conformément aux
spécifications.
La présente garantie ne s’applique pas non plus si le
système de réfrigération est modifié par un
condenseur, un récupérateur de chaleur ou d’autres
pièces ou ensembles non fabriqués par Manitowoc Ice
sauf en cas d’approbation spécifique écrite par
Manitowoc Ice.
1
2
3
1
2
3
DOWNWARD
HORIZONTAL
SPIRAL
SPIRALE
HORIZONTALE
VERS LE BAS
