Instructions d’installation Section 2
62
Part Number 000007345 2/14
CALCULER LES DISTANCES D’INSTALLATION DE
CONDENSEUR À DISTANCE
Longueur des conduites
La longueur maximale est de 30 m (100 pi).
Le compresseur de machine à glaçons doit avoir un retour
d’huile adéquat. Le récepteur est conçu pour contenir une
charge suffisante pour faire fonctionner la machine à
glaçons dans des températures ambiantes situées entre
-29 °C (-20 °F) et 49 °C (120 °F), avec des longueurs de
conduites allant jusqu’à 30 m (100 pi).
Distance vers le haut/le bas des conduites
La distance maximale vers le haut est de 10,7 m (35 pi).
La longueur maximale vers le bas est de 4,5 m (15 pi).
Distance calculée de conduites
La distance calculée maximale est de 45 m (150 pi).
Les élévations, descentes, parcours horizontaux de
conduites (ou combinaisons de ceux-ci) dépassant les
maximums indiqués excèderont les tolérances de mise en
marche et de fabrication du compresseur et ce, pour éviter
un retour d’huile médiocre vers le compresseur.
Effectuer les calculs suivants pour s’assurer que
l’aménagement des conduites respecte les spécifications.
1. Insérer l’élévation mesurée dans la formule ci-
dessous. Multiplier par 1,7 pour obtenir l’élévation
calculée. (Exemple : Un condenseur situé à 3,0 m
[10 pi] au-dessus de la machine à glaçons a une
élévation calculée de 5,2 m [17 pi]).
2. Insérer la descente mesurée dans la formule ci-
dessous. Multiplier par 6,6 pour obtenir la descente
calculée. (Exemple : Un condenseur situé à 3,0 m
[10 pi] au-dessus de la machine à glaçons a une
élévation calculée de 66 pi.)
3. Insérer la distance horizontale mesurée d
ans la
formule ci-dessous. Pas de calcul nécessaire.
4.
Ajouter l’élévation calculée, la descente calculée
et
la dis
tance horizontale ensemble pour obtenir la
distance calculée totale. Si ce total excède 45 m
(150 pi), déplacer le condenseur dans un autre
emplacement et refaire les calculs.
Formule de calcul de la distance de conduites maximale
Si une conduite a une élévation suivie par une
descente, une autre élévation ne peut être effectuée.
De même, si une conduite a une descente suivie par
une élévation, une autre descente ne peut être
effectuée.
Étape 1. Élévation mesurée (10,7 m [35 pi] maximum) ______ x 1,7 = _______ Élévation calculée
Étape 2. Descente mesurée (4,5 m [15 pi] maximum) ______ x 6,6 = _______ Descente calculée
Étape 3. Distance horizontale mesurée (30 m [100 pi] maximum) _______ Distance horizontale
Étape 4. Distance calculée totale 45 m (150 pi) _______ Distance calculée totale

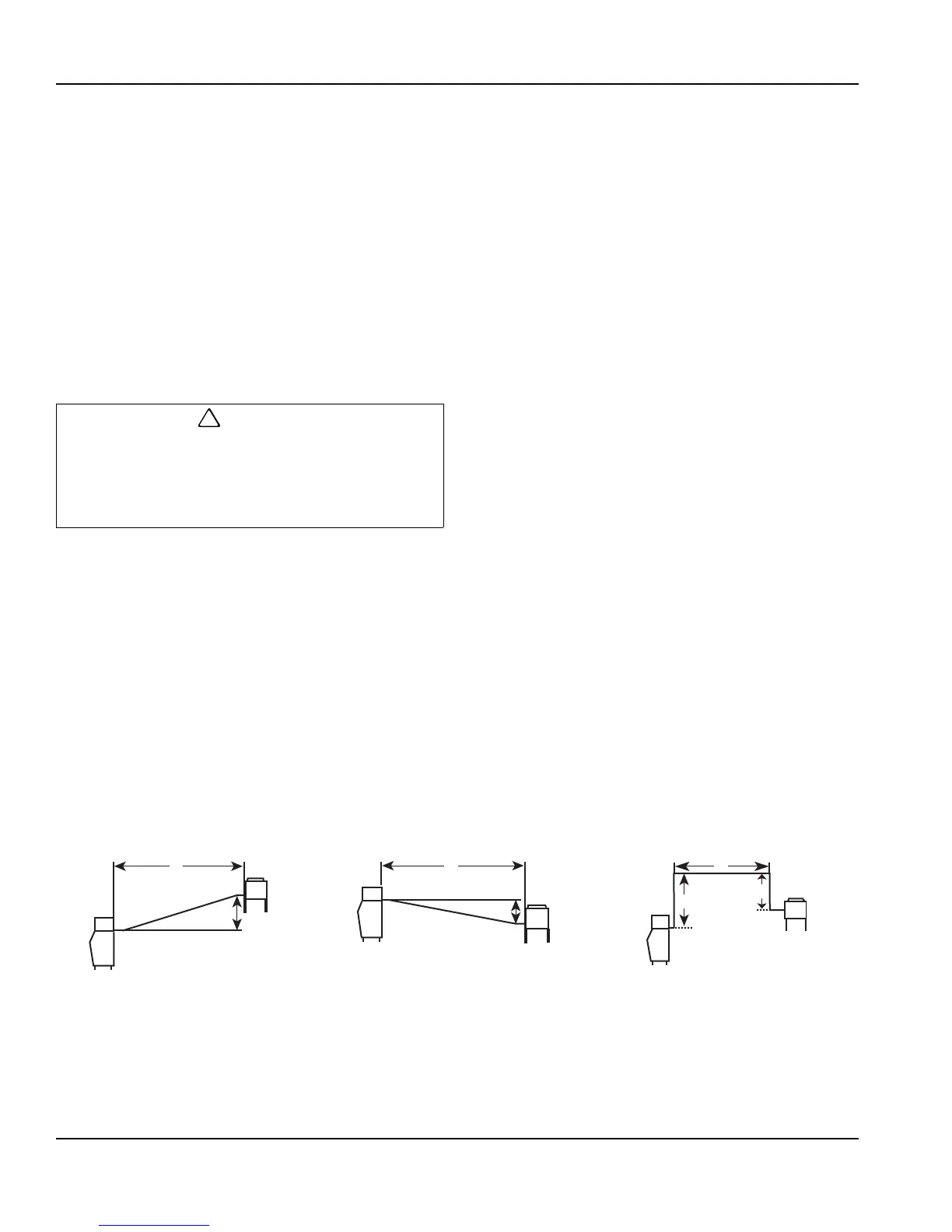

H
D
H
D
R
Combinaison d’un parcours à
élévation et conduite horizontale
Combinaison d’un parcours à
descente et conduite horizontale
Combinaison d’un parcours à
élévation, à descente et conduite
horizontale
SV1196 SV1195 SV1194
