ALLONGEMENT OU DIMINUTION DES LONGUEURS
DE CONDUITES
Dans la plupart des cas, en acheminant les conduites
correctement, il n’est pas nécessaire de les raccourcir.
Lorsqu’il faut raccourci ou allonger, le faire avant de
raccorder les conduites à la machine à glaçons ou au
condenseur à distance et ce, pour éviter la perte de liquide
frigorigène dans la machine à glaçons ou le condenseur.
Les raccords à branchement rapide sur les conduites sont
munis de vannes Schraeder. Utiliser ces vannes pour
récupérer toute charge de vapeur des conduites. Pour
allonger ou raccourcir les conduites, suivre les bonnes
pratiques de réfrigération, purger à l’azote et isoler toutes
les tubulures. Ne pas modifier les dimensions des tubes.
Évacuer les conduites et placer une charge de liquide
frigorigène de vapeur de 143 g (5 oz) environ dans chaque
conduite.
CONNEXION DE CONDUITES
1. Retirer les capuchons pare-poussière des conduites,
du condenseur et de la machine à glaçons.
2.
Appliquer de l’huile réfrigérante sur les filets
des
rac
c
ords à dégagement rapide avant de les connecter
au condenseur
.
3.
Fileter soigneusement le raccord femelle au
condenseur ou à la machine à glaçons à la main.
4.
Serrer les raccords à l’aide d’une clé jusqu’au bout.
5.
Faire tourner d’un quart de tour
additionnel pour
assurer une inst
allation adéquate lait
on-à-laiton. Serrer
aux spécifications suivantes :
6.
Vérifier tous les racc
ords et bouchons de valves pour
fuites éventuelles.
7.
S’assurer que les intérieurs de valves Schraede
r sont
inst
allés et que les capuchons de valves Sc
hraeder
sont mis et serrés.

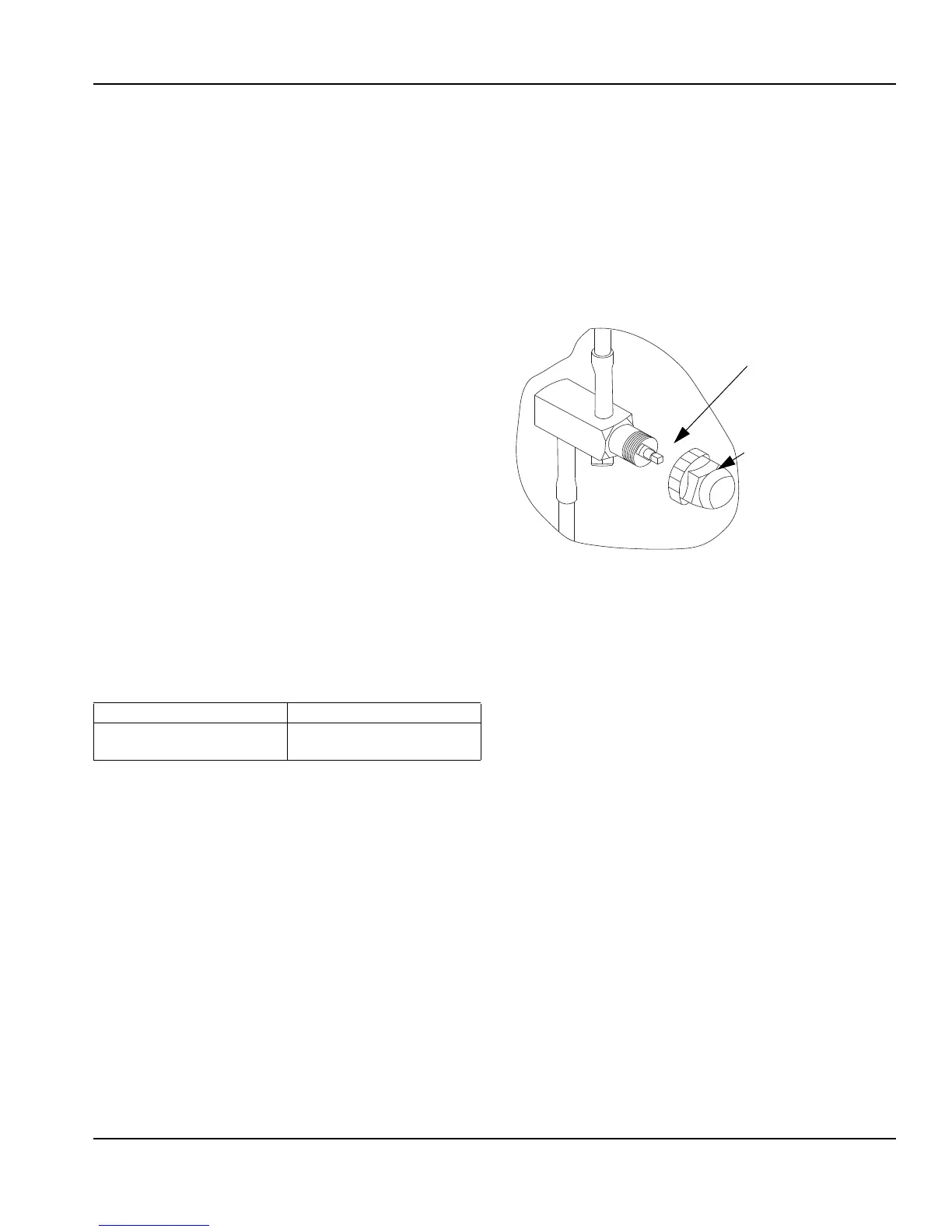

ROBINET DE SERVICE DU RÉCEPTEUR À
DISTANCE
Le robinet de service du récepteur est fermé pendant
l’expédition. Ouvrir le robinet avant de mettre la machine à
glaçons en marche.
1. Retirer les panneaux supérieur et gauche.
2. Retirer le capuchon de valve de service du récepteur.
3. Mettre le robinet sur siège arrière (ouvrir).
4. Remonter le capuchon et les panneaux.
Mettre le robinet de service du
récepteur sur siège arrière
Conduite de liquide Conduite de refoulement
13,5-16,2 N•m
(10-12 ft lb)
47,5-61,0 N•m
(35-45 ft lb)
SV1603
TOURNER DANS LE SENS
CONTRAIRE DES
AIGUILLES D’UNE
MONTRE POUR OUVRIR
CAPUCHON DE ROBINET
DE SERVICE DU
RÉCEPTEUR (TOURNER
DANS LE SENS
CONTRAIRE DES
AIGUILLES D’UNE
MONTRE POUR
RETIRER)
