Mannesmann REXROTH A11VO LRDS Series User Manual

RDE 92500-02-R/08.94
Brueninghaus Hydromatik 19
Reparaturanleitung A11VO
Repair Instructions A11VO

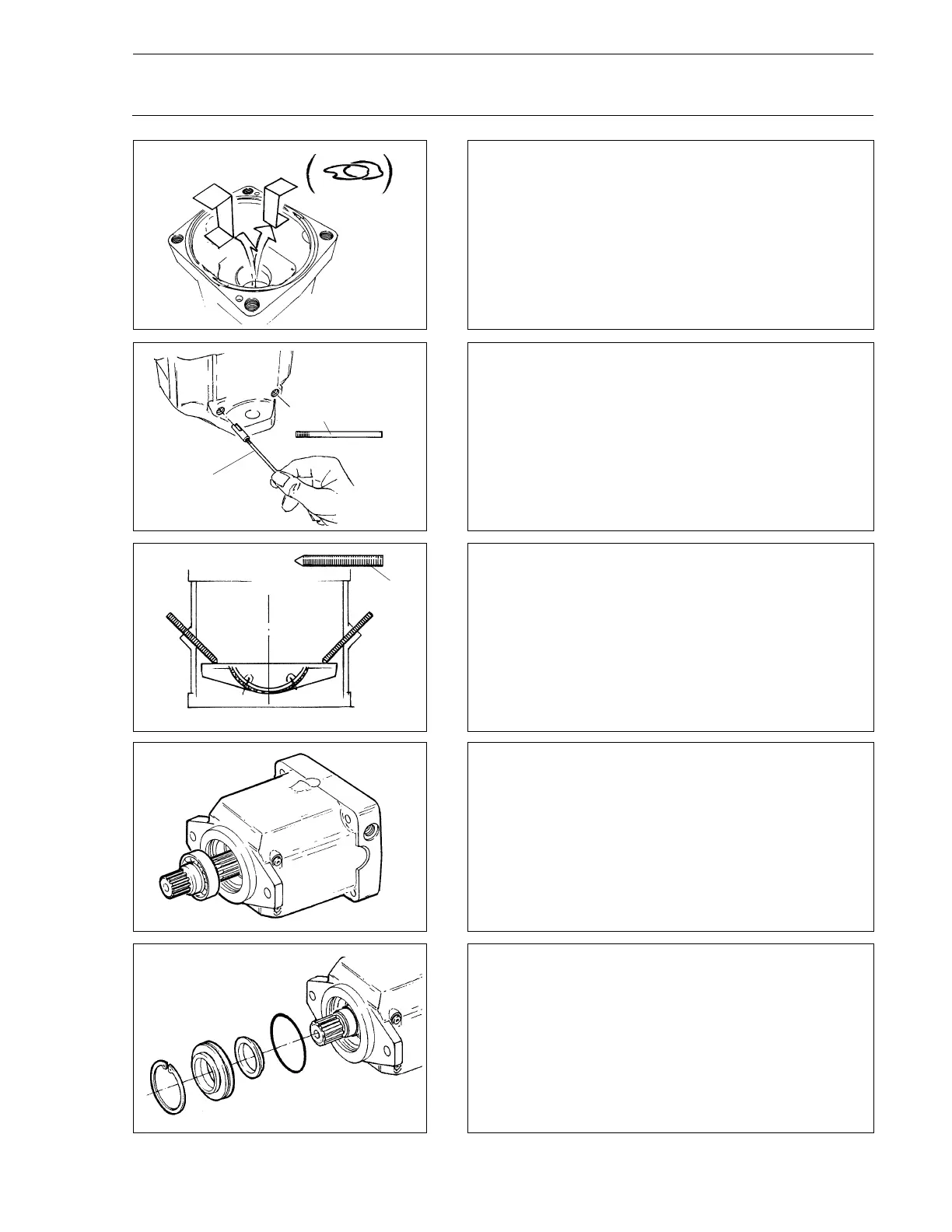

Pumpe montieren
Pump assembly
52 Hilfsmittel ausbauen.
Achtung! Lagersitzkontrolle.
Remove auxiliary devices
Attention! Check bearing seats.
53 Führungsdraht ausrichten. Gelenkstifte einsetzen.
Verschlußschrauben einbauen.
1. Hilfsmittel (Gewindestange)
Adjust guide wire. Install joint pins.
Install locking screws.
1. Auxiliary device (threaded rod)
54 Schwenkwiege mit Gewindestift in Nullage fixieren.
1. Hilfsmittel (Gewindestift 2x)
Fit swivel cradle with threaded pin in zero position.
1. Auxiliary device (threaded pins 2x)
55 Triebwelle einsetzen.
Install drive shaft.
56 Verschlußring montieren.
Mount cover ring.
1
1
1
