CONEXIÓN A UN COMPONENTE DE AUDIO DIGITAL
Este reproductor está equipado con un conector de salida digital óptica y un conector de salida digital coaxial.
Si conecta una grabadora de CDs u otro componente de grabación digital al reproductor, podrá realizar grabaciones digitales.
7
Conexión de la toma de salida óptica
Utilice un cable óptico de conexión digital (disponible en los comercios habituales). Inserte la clavija
firmemente en la toma. No doble ni retuerza el cable óptico de conexión digital.
INPUT
INPUT
OUTPUT
OUTPUT
MD/CD
MD/CD
MD
MD
DIGITAL IN/OUT
DIGITAL IN/OUT
INPUT
INPUT
ANALOG IN/OUT
ANALOG IN/OUT
OUTPUT
OUTPUT
MD
MD
MD
MD
COMMON
COMMON
L
R
OPTICAL
OPTICAL
CD
CD
REMOTE CONTROL
REMOTE CONTROL
FLASHER IN
FLASHER IN
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
ANALOG OUTPUT
ANALOG OUTPUT
EXTERNAL
EXTERNAL
INTERNAL
INTERNAL
OPTICAL
OPTICAL
COAXIAL
COAXIAL
MODEL NO.
MODEL NO.
CD5003
CD5003
IN
IN
OUT
OUT
L R
AC IN
AC IN
:

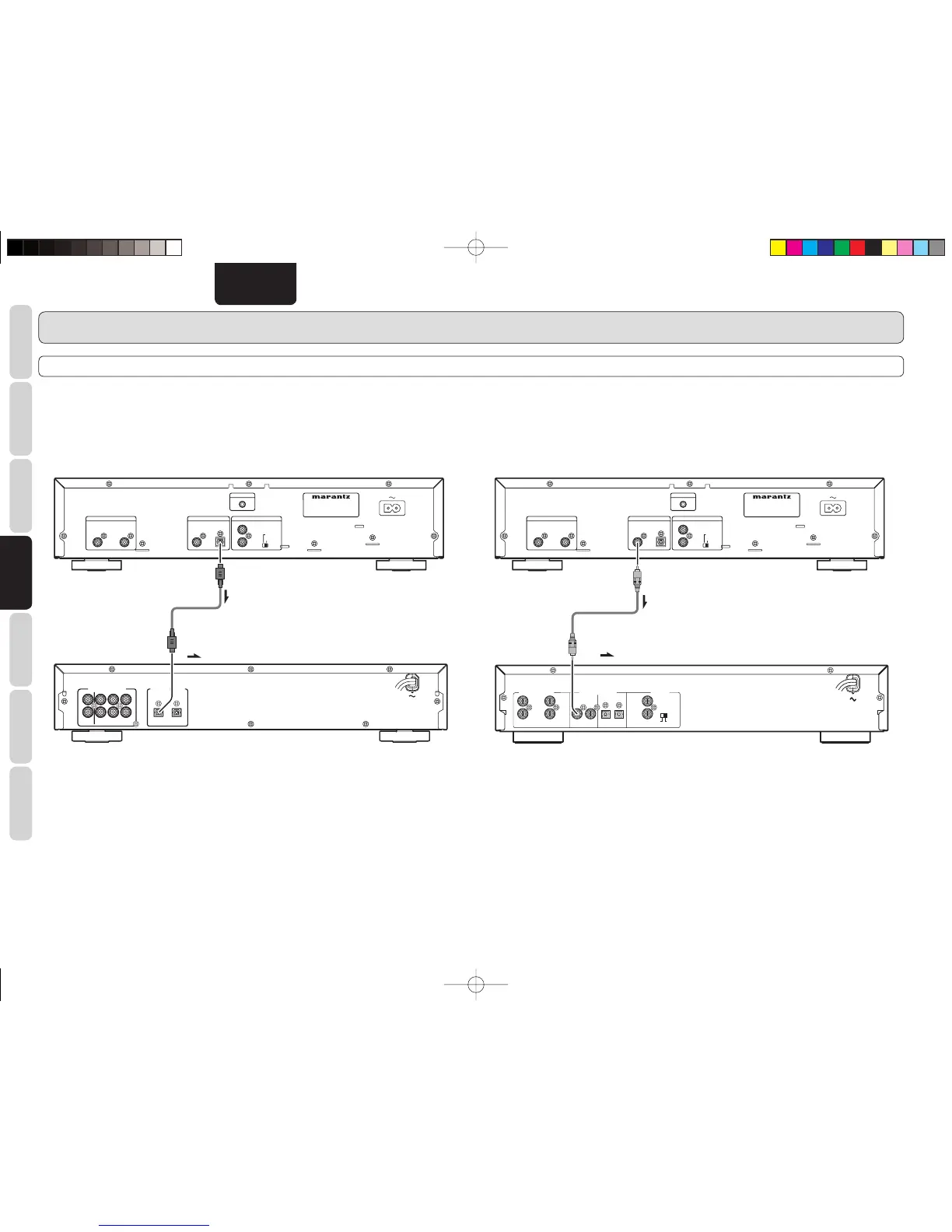

Cable óptico de conexión digital
(disponible en los comercios habituales)
Flujo de señal
Grabadora de CDs, pletina MD, amplifi cador AV, etc.
CONEXIÓN AVANZADAS
7
Conexión de la toma de salida coaxial
Use un cable coaxial de conexión digital (disponible en los comercios habituales).
INTERNAL
EXTERNAL
INPUT
ANALOG IN/OUT
OUTPUT
OUTPUT
R
L
DIGITAL IN/OUT
INPUT
OPTICAL COAXIAL
CONTROL
REMOTE
INPUT OUTPUT
IN
OUT
REMOTE CONTROL
REMOTE CONTROL
FLASHER IN
FLASHER IN
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
ANALOG OUTPUT
ANALOG OUTPUT
EXTERNAL
EXTERNAL
INTERNAL
INTERNAL
OPTICAL
OPTICAL
COAXIAL
COAXIAL
MODEL NO.
MODEL NO.
CD5003
CD5003
IN
IN
OUT
OUT
L R
AC IN
AC IN
:
Cable coaxial de conexión digital
(disponible en los comercios habituales)
Grabadora de CDs, pletina MD, amplifi cador AV, etc.
Flujo de señal
