23

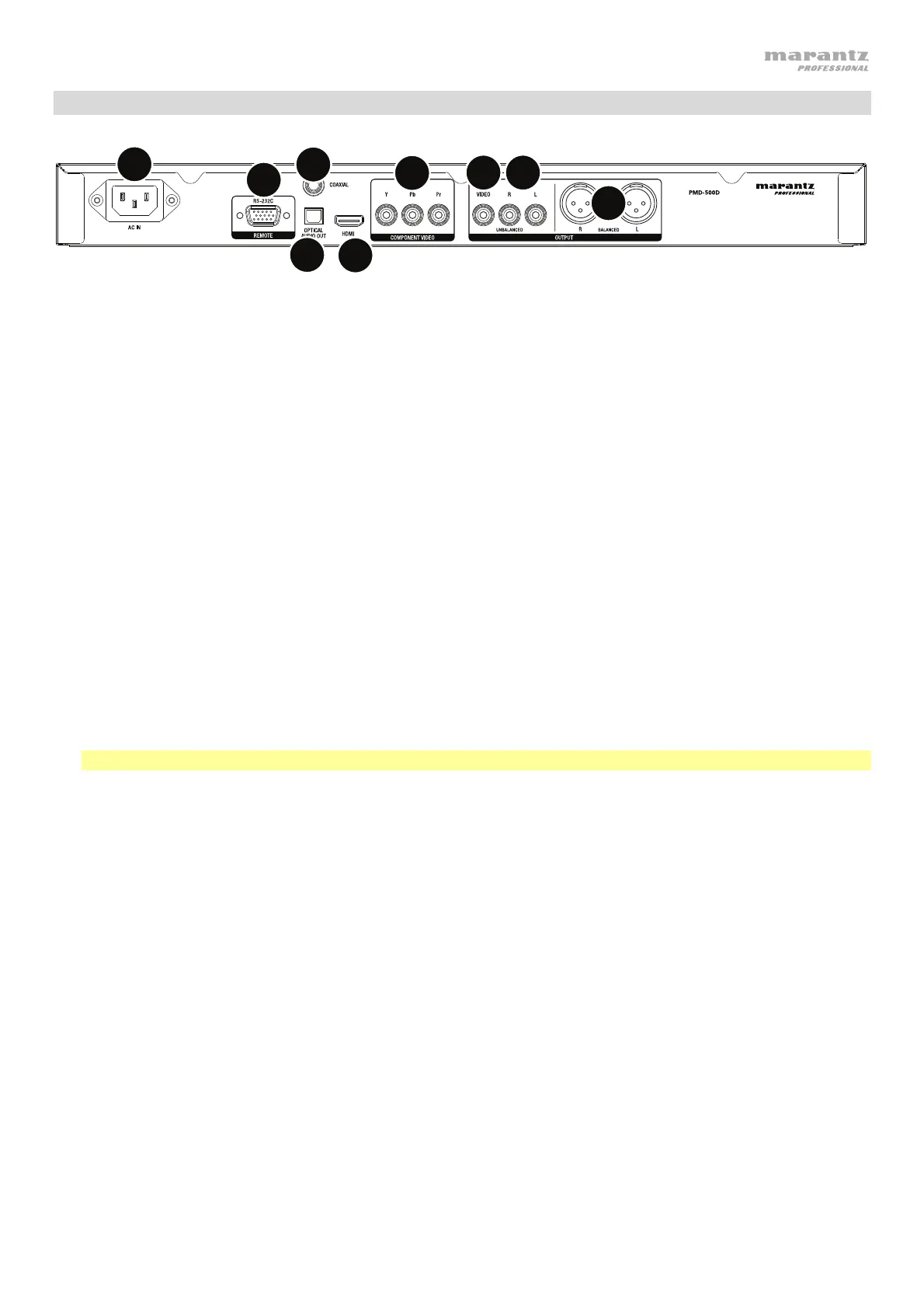

Panel trasero
1
2
9
3
4
5
6
7
8
1. Salidas de audio (balanceadas, XLR): Estas salidas envían la señal de audio a sus altavoces
externos, receptor, etc. Utilice cables XLR para realizar estas conexiones.
2. Salidas de audio (no balanceadas, RCA): Estas salidas envían la señal de audio a sus altavoces
externos, receptor, etc. Utilice cables RCA para realizar estas conexiones.
3. Salida de vídeo compuesto: Esta salida envía la señal de vídeo a su TV, pantalla, etc. Utilice un cable
RCA compuesto estándar para hacer esta conexión.
4. Salida de vídeo componente: Esta salida envía la señal de vídeo a su TV, pantalla, etc. Utilice un
cable de componente RCA estándar (Y/Pb/Pr) para hacer estas conexiones.
5. Salida coaxial: Éstas salidas envían la señal de audio digital a su TV. Utilice un cable coaxial estándar
para realizar esta conexión.
6. Salida HDMI: Esta salida envía una señal de audio y vídeo HDMI a un dispositivo externo. Utilice un
cable HDMI estándar para realizar esta conexión.
7. Salida óptica de audio digital: Esta salida envía la señal de audio a su TV, receptor, etc. Utilice un
cable óptico digital TOSLINK (IEC60958 S/PDIF de tipo II compatible) para hacer esta conexión.
8. Entrada remota: Esta entrada le permite conectar un dispositivo anfitrión (usualmente un ordenador)
al PMD-500D. Puede utilizar dispositivo anfitrión para controlar el PMD-500D mediante el envío de
comandos (utilizando la comunicación en serie RS-232C). Utilice un cable D-sub de 9 patillas estándar
para realizar esta conexión.
Nota: Visite marantzpro.com para descargar la guía del protocolo en serie del PMD-500D.
9. Entrada de corriente alterna: Utilice el cable de corriente incluido para conectar esta entrada a una
toma de corriente.
Consulte Instalación > Conexiones para más información.
