Configurazione

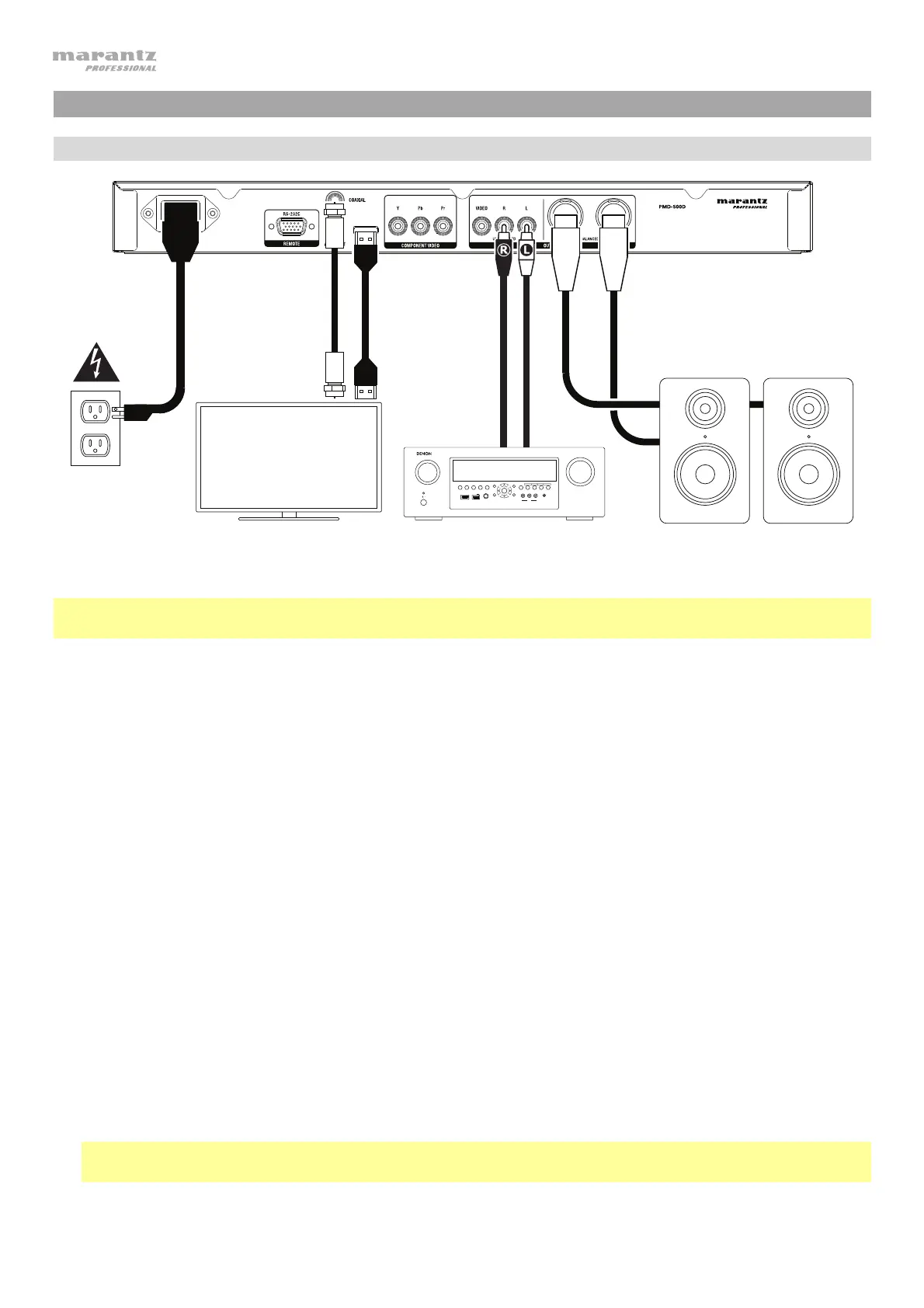

Collegamenti
ZONE 2
SOURCE
ZONE 3 ZONE 3
SOURCE STATUS DIMMER
VIDEO
AUX 1
SETUP MIC
INTEGRATED NETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L - AUDIO - R
1 CBL/SAT 3 GAME 4 NETWORK
QUICK SELECT
2 Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE 2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX 1
HDMI 7 5V/1A
ON/OFF
OPTION
Elementi non elencati sotto
Introduzione > Contenuti della confezione sono venduti separatamente.
Importante: collegare tutti i cavi in maniera sicura e corretta (con cavi stereo: sinistro con sinistro, destro
con destro). Non unirli in un fascio né avvolgerli con il cavo di alimentazione.
Non tutte queste fasi saranno richieste per la configurazione audio/video specifica, ma come minimo
andranno eseguite le Fasi 1 e 5.
1. Collegare il PMD-500D al monitor TV o al display in uno dei seguenti modi:
• Servirsi di un cavo HDMI per collegare l’uscita HDMI all’ingresso HDMI del monitor della TV o del
display.
• Servirsi di un cavo video composito RCA per collegare l’uscita video composita all’ingresso video
composito del monitor della TV o del display.
• Servirsi di un cavi video component (Y/Pb/Pr) RCA per collegare le uscite video component agli
ingressi video component del monitor della TV o del display.
• Solo audio: Servirsi di un cavo coassiale per collegare l’uscita coassiale all’ingresso coassiale del
monitor della TV. Alternativamente, servirsi di un cavo ottico digitale TOSLINK (IEC60958Tipo II
S/PDIF compatibile) per collegare l’uscita audio otticaall’ingresso ottico del monitor della TV.
2. Opzione: collegare il PMD-500D all’impianto audio procedendo in uno o in entrambi dei seguenti modi:
• Servirsi di cavi XLR o di un cavo stereo RCA per collegare le uscite audio (bilanciate o non
bilanciate) agli ingressi analogici del ricevitore esterno, amp, casse, ecc.
• Servirsi di un cavo ottico digitale TOSLINK (IEC60958 Tipo II S/PDIF compatibile) per collegare
l’uscita audio ottica all’ingresso ottico del ricevitore esterno.
3. Opzione: collegare un hard disk USB o una scheda SD/SDHC recanti contenuti riproducibili alla porta
USB o allo slot per schede SD.
4. Opzione: servirsi di un cavo D-Sub a 9 poli per collegare l’Ingresso Remoto a un dispositivo host
(solitamente un computer) che lo controllerà.
Nota bene: recarsi alla pagina marantzpro.com per scaricare la guida di protocollo seriale per il
PMD-500D.
5. Dopo aver effettuato tutti i collegamenti, servirsi del cavo di alimentazione in dotazione per collegare
l’ingresso AC a una pesa elettrica.
TV o display
Alimentazione
Monitor, ricevitore, amp, ecc.
