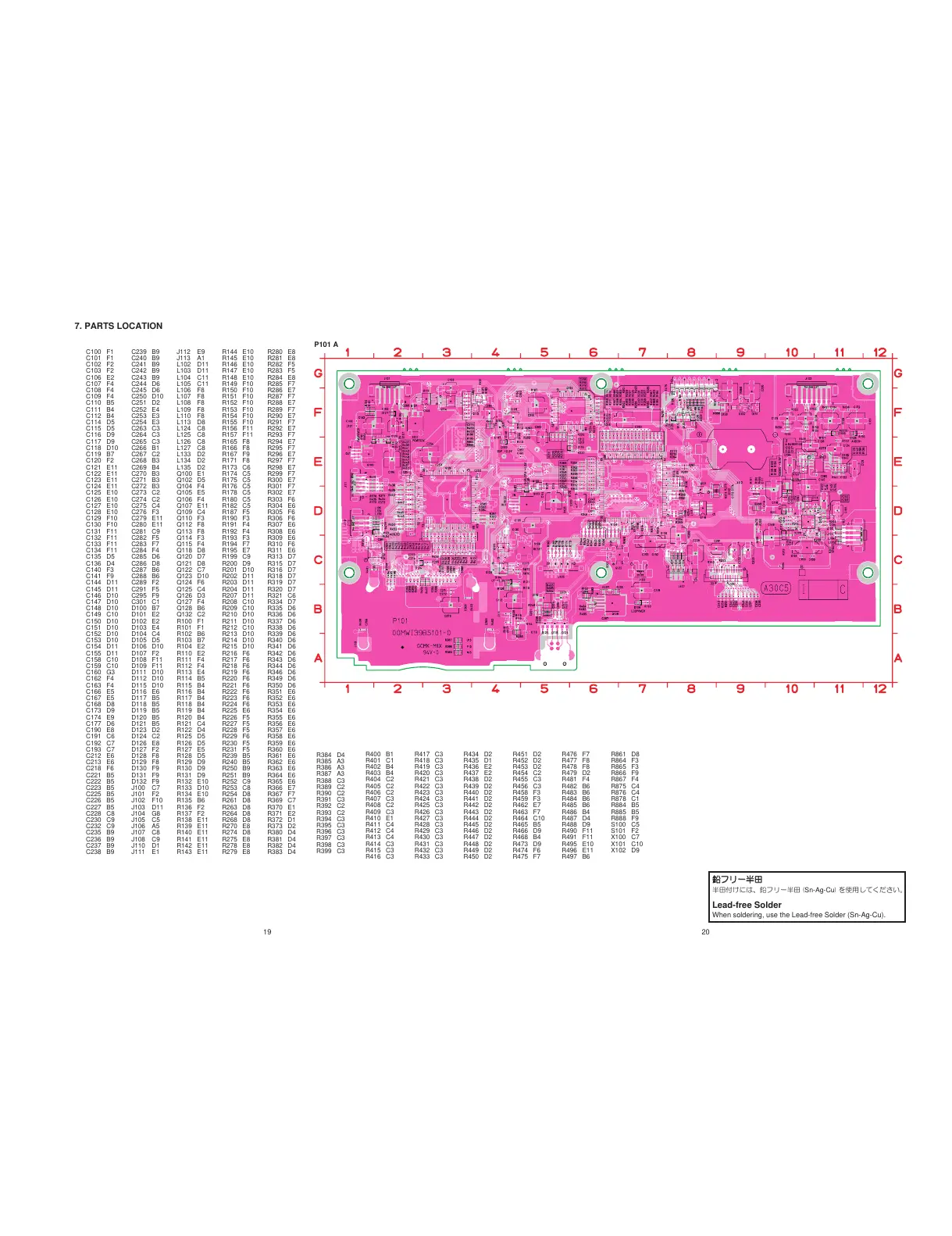

7. PARTS LOCATION
C100 F1
C101 F1
C102 F2
C103 F2
C106 E2
C107 F4
C108 F4
C109 F4
C110 B5
C111 B4
C112 B4
C114 D5
C115 D5
C116 D9
C117 D9
C118 D10
C119 B7
C120 F2
C121 E11
C122 E11
C123 E11
C124 E11
C125 E10
C126 E10
C127 E10
C128 E10
C129 F10
C130 F10
C131 F11
C132 F11
C133 F11
C134 F11
C135 D5
C136 D4
C140 F3
C141 F9
C144 D11
C145 D11
C146 D10
C147 D10
C148 D10
C149 C10
C150 D10
C151 D10
C152 D10
C153 D10
C154 D11
C155 D11
C158 C10
C159 C10
C160 G3
C162 F4
C163 F4
C166 E5
C167 E5
C168 D8
C173 D9
C174 E9
C177 D6
C190 E8
C191 C6
C192 C7
C193 C7
C212 E6
C213 E6
C218 F6
C221 B5
C222 B5
C223 B5
C225 B5
C226 B5
C227 B5
C228 C8
C230 C9
C232 C9
C235 B9
C236 B9
C237 B9
C238 B9
C239 B9
C240 B9
C241 B9
C242 B9
C243 B9
C244 D6
C245 D6
C250 D10
C251 D2
C252 E4
C253 E3
C254 E3
C263 C3
C264 C3
C265 C3
C266 B1
C267 C2
C268 B3
C269 B4
C270 B3
C271 B3
C272 B3
C273 C2
C274 C2
C275 C4
C276 F3
C279 E11
C280 E11
C281 C9
C282 F5
C283 F7
C284 F4
C285 D6
C286 D8
C287 B6
C288 B6
C289 F2
C291 F5
C295 F9
C301 C1
D100 B7
D101 E2
D102 E2
D103 E4
D104 C4
D105 D5
D106 D10
D107 F2
D108 F11
D109 F11
D111 D10
D112 D10
D115 D10
D116 E6
D117 B5
D118 B5
D119 B5
D120 B5
D121 B5
D123 D2
D124 C2
D126 E8
D127 F2
D128 F8
D129 F8
D130 F9
D131 F9
D132 F9
J100 C7
J101 F2
J102 F10
J103 D11
J104 G8
J105 C5
J106 A5
J107 C8
J108 C9
J110 D1
J111 E1
J112 E9
J113 A1
L102 D11
L103 D11
L104 C11
L105 C11
L106 F8
L107 F8
L108 F8
L109 F8
L110 F8
L113 D8
L124 C8
L125 C8
L126 C8
L127 C8
L133 D2
L134 D2
L135 D2
Q100 E1
Q102 D5
Q104 F4
Q105 E5
Q106 F4
Q107 E11
Q109 C4
Q110 F3
Q112 F8
Q113 F8
Q114 F3
Q115 F4
Q118 D8
Q120 D7
Q121 D8
Q122 C7
Q123 D10
Q124 F6
Q125 C4
Q126 D3
Q127 F4
Q128 B6
Q132 C2
R100 F1
R101 F1
R102 B6
R103 B7
R104 E2
R110 E2
R111 F4
R112 F4
R113 E4
R114 B5
R115 B4
R116 B4
R117 B4
R118 B4
R119 B4
R120 B4
R121 C4
R122 D4
R125 D5
R126 D5
R127 E5
R128 D5
R129 D9
R130 D9
R131 D9
R132 E10
R133 D10
R134 E10
R135 B6
R136 F2
R137 F2
R138 E11
R139 E11
R140 E11
R141 E11
R142 E11
R143 E11
R144 E10
R145 E10
R146 E10
R147 E10
R148 E10
R149 F10
R150 F10
R151 F10
R152 F10
R153 F10
R154 F10
R155 F10
R156 F11
R157 F11
R165 F8
R166 F8
R167 F9
R171 F8
R173 C6
R174 C5
R175 C5
R176 C5
R178 C5
R180 C5
R182 C5
R187 F5
R190 F3
R191 F4
R192 F4
R193 F3
R194 F7
R195 E7
R199 C9
R200 D9
R201 D10
R202 D11
R203 D11
R204 D11
R207 D11
R208 C10
R209 C10
R210 D10
R211 D10
R212 C10
R213 D10
R214 D10
R215 D10
R216 F6
R217 F6
R218 F6
R219 F6
R220 F6
R221 F6
R222 F6
R223 F6
R224 F6
R225 E6
R226 F5
R227 F5
R228 F5
R229 F6
R230 F5
R231 F5
R239 B5
R240 B5
R250 B9
R251 B9
R252 C9
R253 C8
R254 D8
R261 D8
R263 D8
R264 D8
R268 D8
R270 E8
R274 D8
R275 E8
R278 E8
R279 E8
R280 E8
R281 E8
R282 F5
R283 F5
R284 E8
R285 F7
R286 E7
R287 F7
R288 E7
R289 F7
R290 E7
R291 F7
R292 E7
R293 F7
R294 E7
R295 F7
R296 E7
R297 F7
R298 E7
R299 F7
R300 E7
R301 F7
R302 E7
R303 F6
R304 E6
R305 F6
R306 F6
R307 E6
R308 E6
R309 E6
R310 F6
R311 E6
R313 D7
R315 D7
R316 D7
R318 D7
R319 D7
R320 D7
R321 C6
R334 D7
R335 D6
R336 D6
R337 D6
R338 D6
R339 D6
R340 D6
R341 D6
R342 D6
R343 D6
R344 D6
R346 D6
R349 D6
R350 D6
R351 E6
R352 E6
R353 E6
R354 E6
R355 E6
R356 E6
R357 E6
R358 E6
R359 E6
R360 E6
R361 E6
R362 E6
R363 E6
R364 E6
R365 E6
R366 E7
R367 F7
R369 C7
R370 E1
R371 E2
R372 D1
R373 D2
R380 D4
R381 D4
R382 D4
R383 D4
P101 A
ᤲȕȪȸҞဋᤲȕȪȸҞဋ
Ҟဋ˄ƚƴƸŴᤲȕȪȸҞဋ Sn-Ag-Cu ǛဇƠƯƘƩƞƍŵ
Lead-free Solder
When soldering, use the Lead-free Solder (Sn-Ag-Cu).
R384 D4
R385 A3
R386 A3
R387 A3
R388 C3
R389 C2
R390 C2
R391 C3
R392 C2
R393 C2
R394 C3
R395 C3
R396 C3
R397 C3
R398 C3
R399 C3
R400 B1
R401 C1
R402 B4
R403 B4
R404 C2
R405 C2
R406 C2
R407 C3
R408 C2
R409 C3
R410 E1
R411 C4
R412 C4
R413 C4
R414 C3
R415 C3
R416 C3
R417 C3
R418 C3
R419 C3
R420 C3
R421 C3
R422 C3
R423 C3
R424 C3
R425 C3
R426 C3
R427 C3
R428 C3
R429 C3
R430 C3
R431 C3
R432 C3
R433 C3
R434 D2
R435 D1
R436 E2
R437 E2
R438 D2
R439 D2
R440 D2
R441 D2
R442 D2
R443 D2
R444 D2
R445 D2
R446 D2
R447 D2
R448 D2
R449 D2
R450 D2
R451 D2
R452 D2
R453 D2
R454 C2
R455 C3
R456 C3
R458 F3
R459 F3
R462 E7
R463 F7
R464 C10
R465 B5
R466 D9
R468 B4
R473 D9
R474 F6
R475 F7
R476 F7
R477 F8
R478 F8
R479 D2
R481 F4
R482 B6
R483 B6
R484 B6
R485 B6
R486 B4
R487 D4
R488 D9
R490 F11
R491 F11
R495 E10
R496 E11
R497 B6
R861 D8
R864 F3
R865 F3
R866 F9
R867 F4
R875 C4
R876 C4
R878 C1
R884 B5
R885 B5
R888 F9
S100 C5
S101 F2
X100 C7
X101 C10
X102 D9
