15

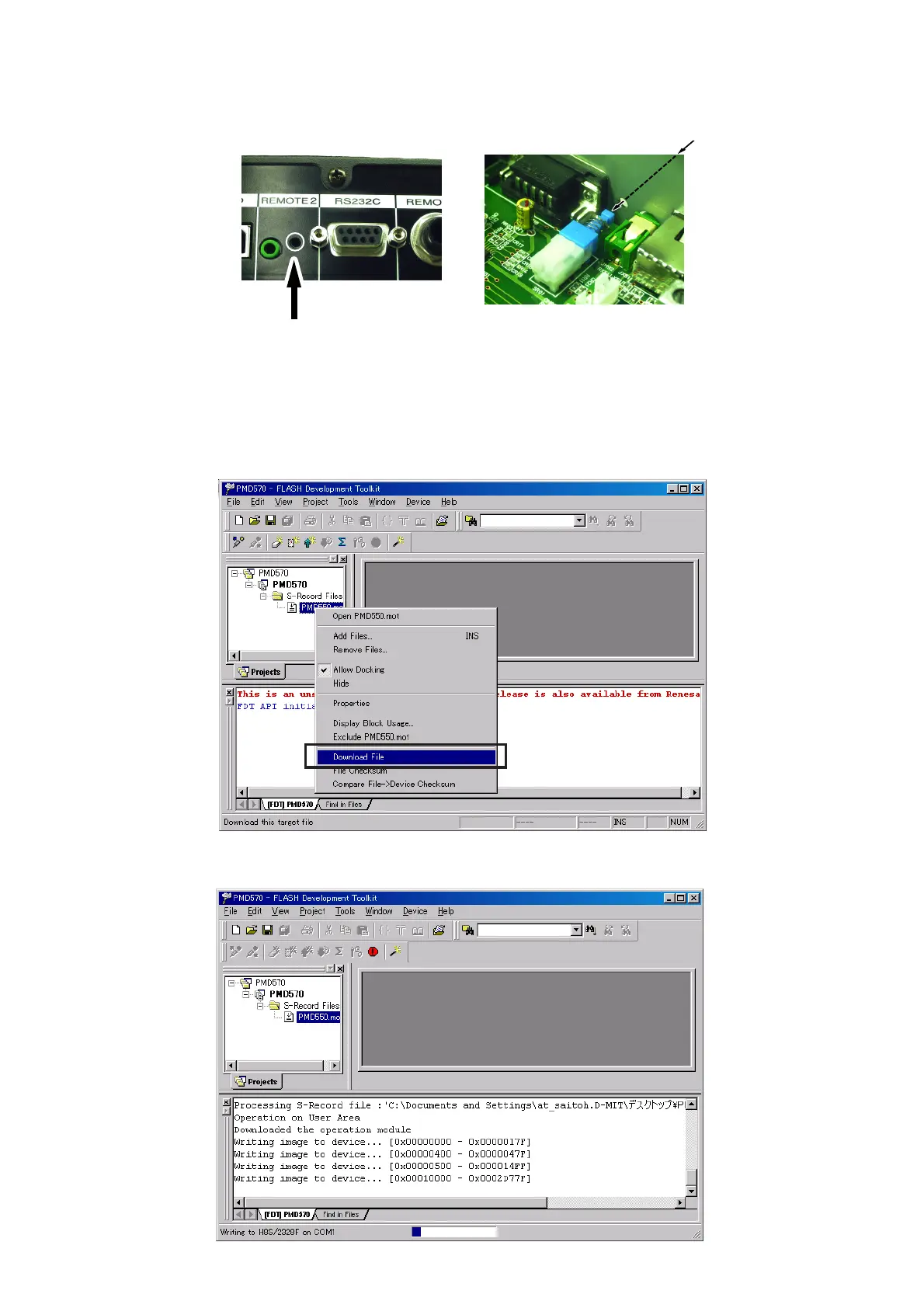

8. PMD570と WindowsPC の COMポートの接続を確認し
ます。
9. リアパネルのREMOTE2端子の横にある内部スイッチを
ON します。
10.POWERボタンを押し、PowerOn 状態にします。
(この状態より、書き込みモードですが、前面のLED 及び
LCD 表示は消えます。)
12.
書き込みが始まると下のような画面が出て状態を表示します。
書き込みが終わると下のような画面が出ます。
11.4階層目にあるPMD550.motのアイコン上で右クリック
をしてDownloadFileをクリックします。
8. It checks that PMD570 and the COM port are connected
by RS232C cable.
9. Insert a thin rot to the hole and push the switch inside to
turn on the switch.
10. Press POWER Button to turn on the unit.
The unit is in the boot mode.( LED and LCD display on the
front panel disappear.)
11. The right click PMD550.mot, and Click Download File.
12. The screen becomes the uploading condition.
When writing is finished, the below message appears on the screen.
PMD570 Rear Panel PMD570 Inside
Switch
Push
Push
To Next Page
