RACCORDEMENTS DE BASE

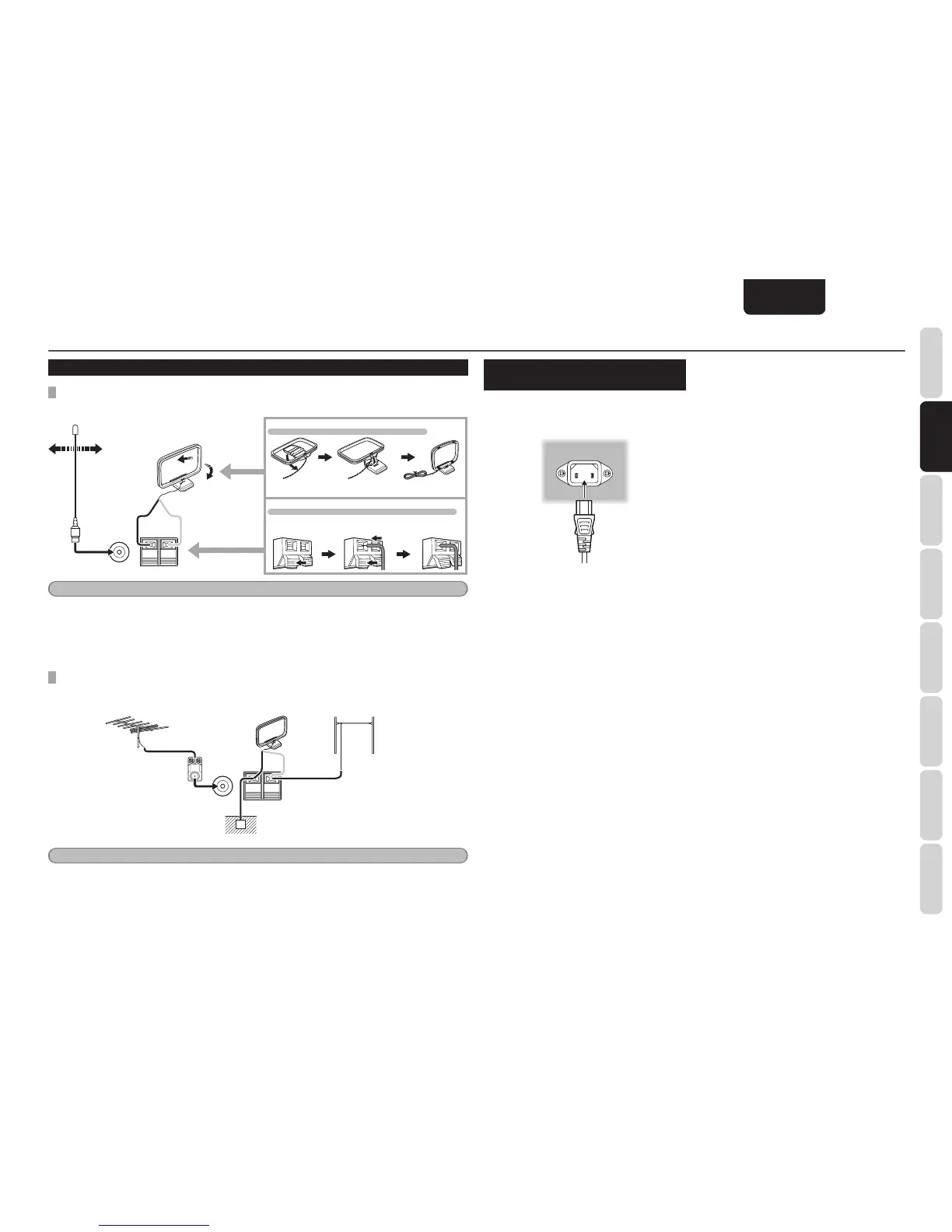

RACCORDEMENT DES ANTENNES
RACCORDEMENT DES ANTENNES FOURNIES
Les antennes fournies sont destinées à une utilisation à l’intérieur uniquement.
FM
FM
(
(
75
75
Ω
Ω
)
)
GND
GND
AM
AM
MONTAGE DE L’ANTENNE-CADRE AM
Insérez les languettes dans la base comme illustré.
RACCORDEMENT DU CÂBLE D’ANTENNE AM
Appuyer continuellement Insérer le câble Relâcher
BlancNoir
Remarques
• Pendant l’utilisation, étirez l’antenne FM et déplacez-la dans différentes directions jusqu’à ce que vous receviez
le meilleur son possible.
Fixez-la en place avec des punaises ou autres fi xations similaires afi n de limiter au minimum les distorsions.
• Réglez l’orientation et placez-la là où le meilleur son est reçu. Éloignez-la autant que possible de l’appareil,
d’une télévision, de câbles d’enceinte et du cordon d’alimentation.
RACCORDEMENT D’UNE ANTENNE EXTÉRIEURE
Une antenne extérieure peut améliorer une qualité de réception médiocre.
Éloignez l’antenne des sources de bruit (néons, routes fréquentées, lignes électriques, transformateurs, etc.)
FM
FM
(
(
75
75
Ω
Ω
)
)
GND
GND
AM
AM
Antenne externe FM
Antenne-cadre AM
Noir
Blanc
Terre
Antenne
externe AM
Câble revêtu de
vinyle de 16 à 32 pi
(5 à 10 m)
Remarques
• Ne retirez pas l’antenne-cadre AM.
• Ne branchez pas l’antenne FM fournie.
• La prise marquée « GND » sur l’appareil n’est pas destinée à la mise à la terre de sécurité.
BRANCHER LE CORDON
D’ALIMENTATION
1. Branchez le cordon d’alimentation fourni
dans la prise AC IN du panneau arrière de
l’appareil.
2. Branchez le cordon d’alimentation dans
une prise secteur.
