3 Anslutning av Booster 60175
Innan Boostern ansluts måste alla till anläggningen anslutna transformatorer och
nätenheter kopplas bort från starkströmsnätet. Varje enskild booster, t.ex varje enskild
Central Station, skall anslutas till en egen nätenhet. Modelljärnvägsanläggningen delas
in i de sedan tidigare planerade strömkretsarna. Observera att samtliga strömkret-
sar måste vara helt separerade från varandra. För H0-rälsen betyder detta att på
övergångsställena mellan kretsarna/sektionerna, så måste mittledarnas kontakter
på spåren avisoleras från varandra. De bägge rälerna ska dock kopplas samman med
varandra så att en “gemensam jordanslutning“ erhålls.
Anslut Boostern till Central Station via uttaget på
. Boostern kopplas därefter till räl-
sen med hjälp av den bifogade kabeln (använder man sig inte av den bifogade kabeln,
så får den kabel som används absolut inte vara längre än 2,0 m!). Observera att den
röda kabeln (B) därvid måste anslutas till rälsens mittledare (B) (kablarnas inbördes
ordning måste vara exakt den samma som på Central station!

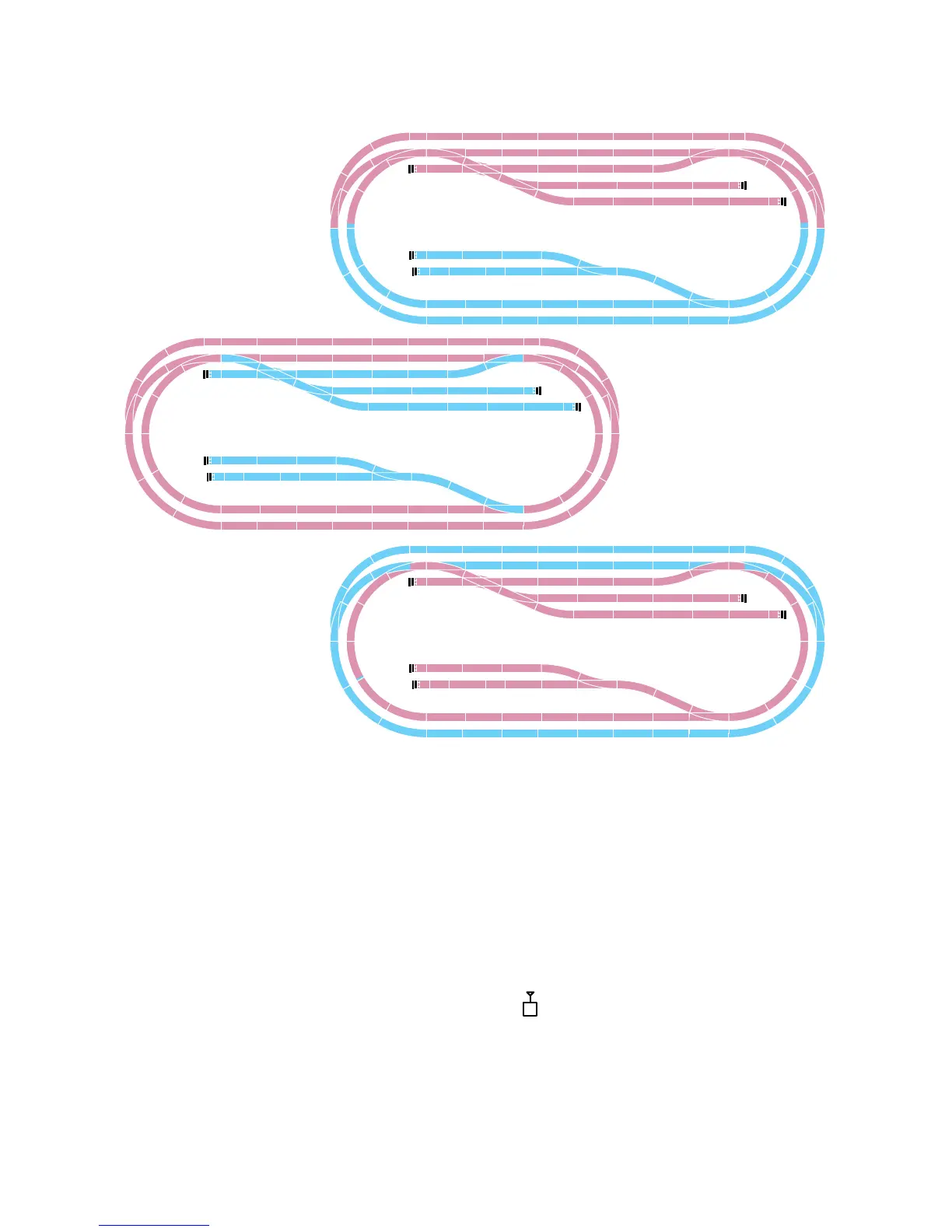

Exempel på uppdelning:
två halvor
kör och rangertrafik
innerkrets och ytterkrets
