No está permitido conectar a masa del vehículo el conductor
común (naranja).
Posicione el altavoz, inmovilícelo con la tirita adhesiva que se
adjunta y enchufe el cable en el contacto hembra de la tarjeta
de circuito impreso.
Designación
Color de cable
NEM Märklin
Conexión de motor 2 gris azul
Toma de corriente de 2 conductores vía
izquierda
Toma de corriente de 3 conductores vía
exterior
negro marrón
Alumbrado de cabeza blanco gris
Aux 1 verde marrón/rojo
Conductor común para alumbrado/Aux 1 - 4 azul naranja
Alumbrado de cola amarillo amarillo
Toma de corriente de 2 conductores vía
derecha
Toma de corriente de 3 conductores vía
centro
rojo rojo
Conexión de motor 1 naranja verde
Aux 2 (salida física) violeta marrón/verde
Aux 3 (salida física) marrón/
amarillo
Aux 4 (salida física) marrón/
Blanco

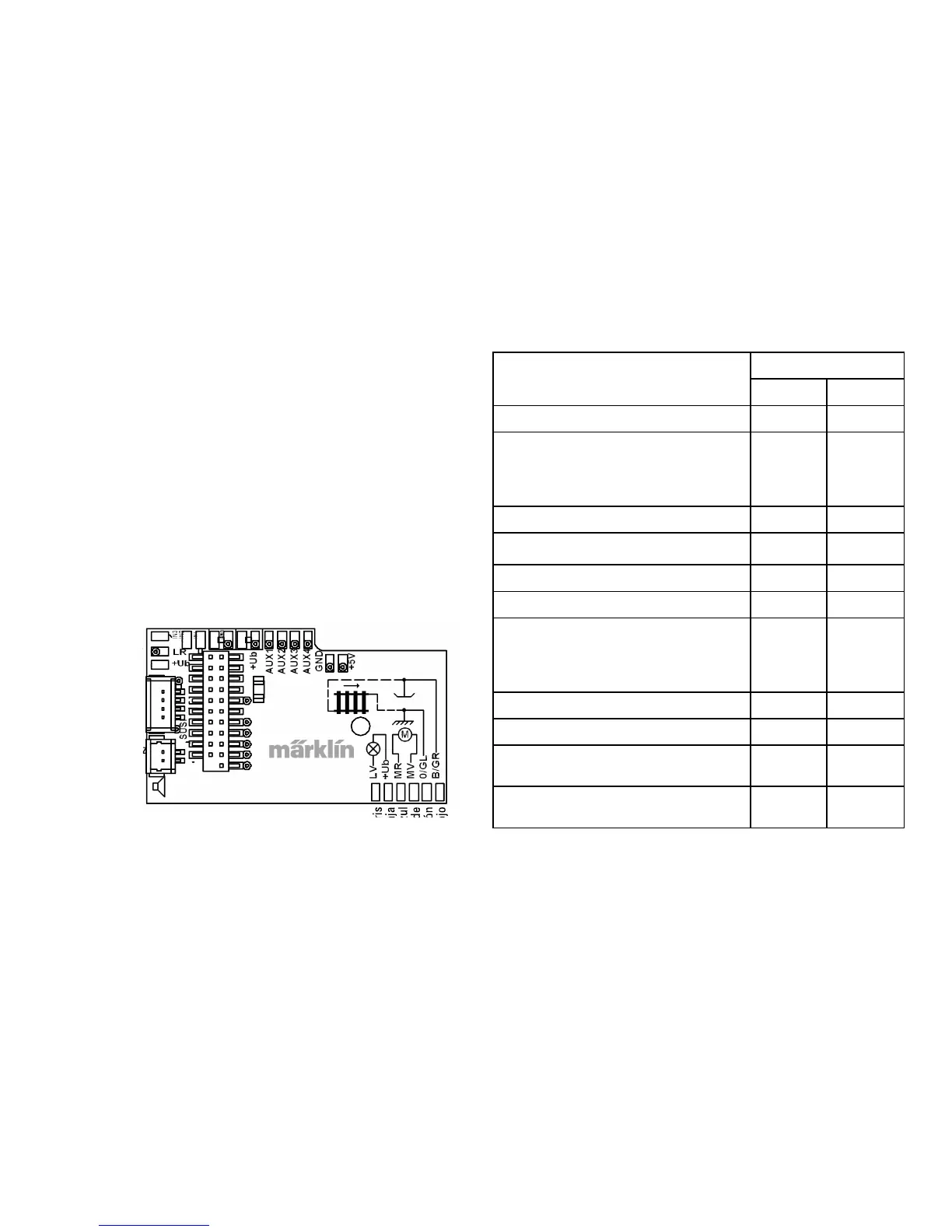

Tabla comparativa de colores de los cables
Amarillo
Naranja
Gris
Naranja
Azul
Verde
Marrón
Rojo
Naranja
Naranja
Marrón/Rojo
Marrón/Verde
Marrón/Amarillo
Marrón/Blanco
Altavoz
