29
Denominazione Colori dei cavetti
NEM Märklin
Collegamento al motore 2 grigio blu
2rotaie presa di corrente rotaia sinistra
3rotaie presa di corrente rotaie esterne
nero marrone
Illuminazione anteriore bianco grigio
Funzione 1 verde
marrone/rosso
Conduttore comune per illuminazione/
Aux 1 - 4
blu arancio
Illuminazione posteriore giallo giallo
2rotaie presa di corrente rotaia destra
3rotaie presa di corrente rotaia centrale
rosso rosso
Collegamento al motore 1 arancio verde
Aux 2 (uscita fi sica) viola
marrone/verde
Aux 3 (uscita fi sica)
marrone/ giallo
Aux 4 (uscita fi sica)
marrone/
bianco

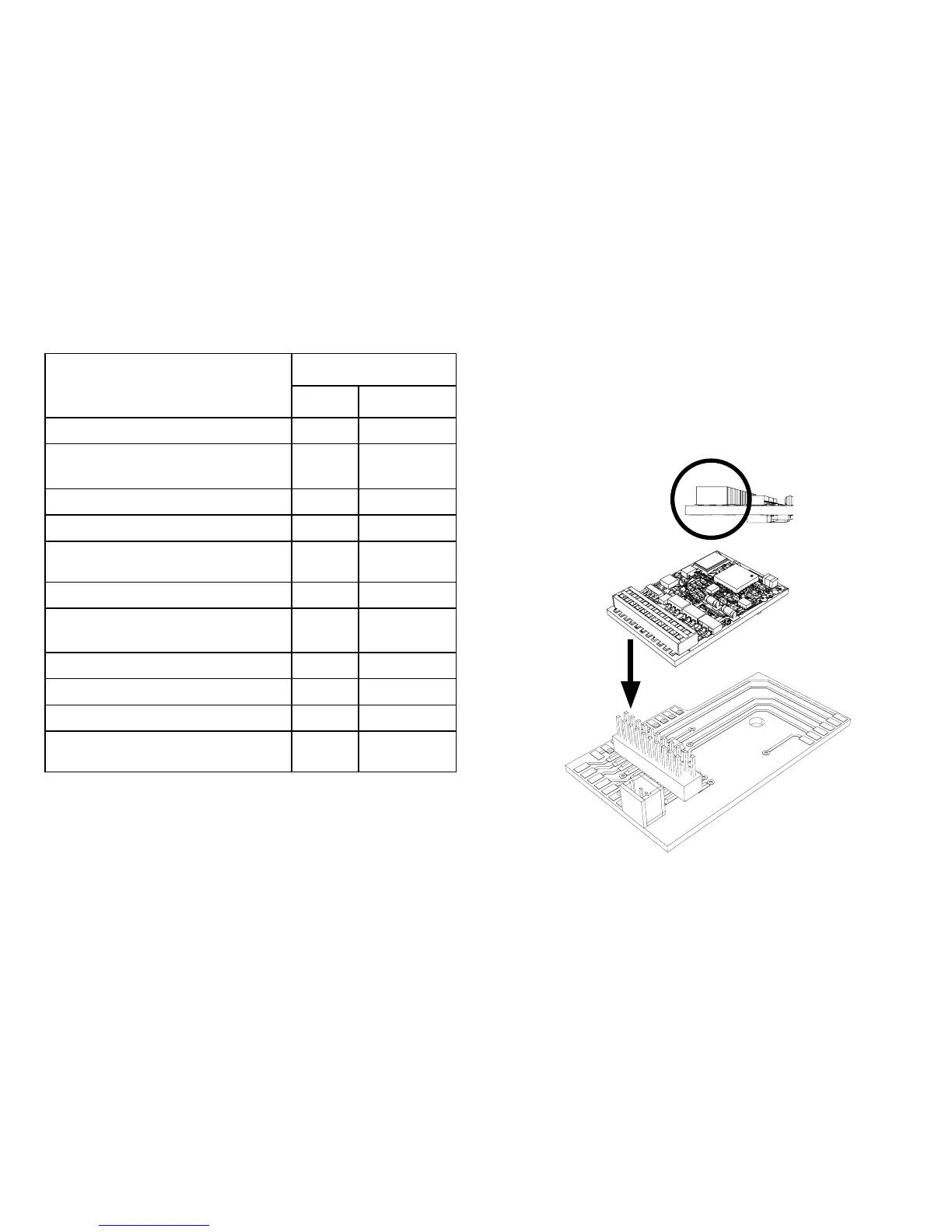

Comparazione dei colori dei cavetti
!
Enchufar el decoder y asegurarse de que quede montado
correctamente. Someter a una prueba el modelo en miniatura de
locomotora, todavía sin la carcasa, en la vía de programación. Si
el decoder funciona perfectamente, puede montarse la carcasa.
