5
Önskar man förse loket med LED-belysning/lysdioder i efter-
hand, ska lysdiodernas katoder (-) anslutas till ljusutgången.
Glöm inte motstånden! Anoderna (+) ska anslutas till den
gemensamma ledaren (blå).
Den gemensamma ledaren (blå) får aldrig kopplas samman
med fordonets jord/underrede.
Placera högtalaren på önskad plats, fi xera den med hjälp
av den medföljande uppfästningstejpen och stick in kabeln i
kortets stickkontakt.

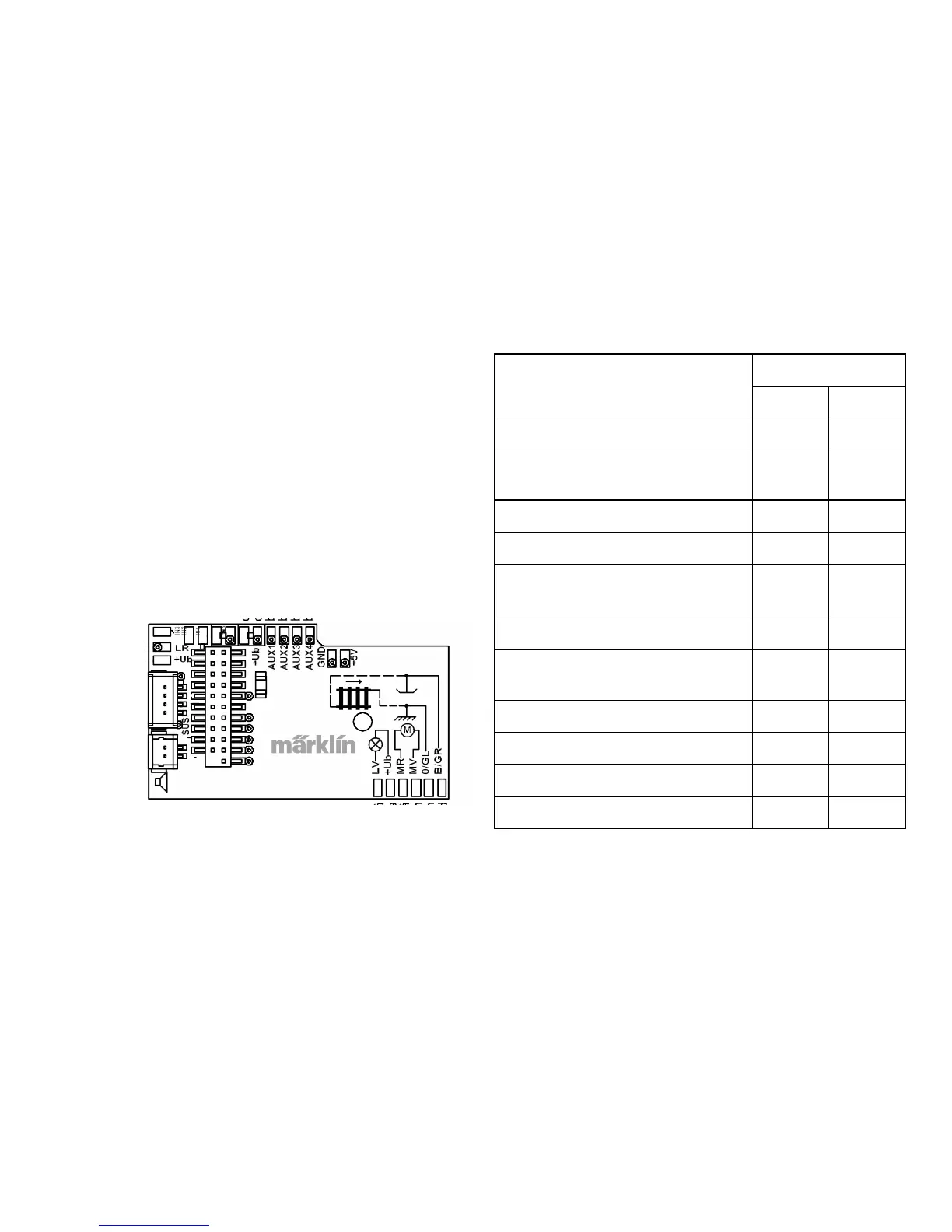

gui
orange
grå
orange
blå
grön
brun
röd
Belysning
orange
orange
brun/röd
brun/grön
brun/gui
brun/vit
Beteckning Kabelfärg
NEM Märklin
Motoranslutning 2 grå blå
2ledar strömupptagning räls vänster
3ledar strömupptagning räls yttre
svart brun
Belysning fram vit grå
Aux 1 (fysiska utgång) grön brun/röd
Gemensam ledare för
strålkastare/belysning/Aux 1 - 4
blå orange
Belysning bak gul gul
2ledar strömupptagningräls vänster
3ledar strömupptagningräls mitte
röd röd
Motoranslutning 1 orange grön
Aux 2 (fysiska utgång) violett brun
/
grön
Aux 3 (fysiska utgång)
brun/
gul
Aux 4 (fysiska utgång)
brun/
vit
Jämförelseschema för olika kabelfärger
