5
gelb
orange
grau
orange
blau
grün
braun
rot
orange
orange
braun/rot
braun/grün
braun/gelb
braun/weiß
Lautsprecher

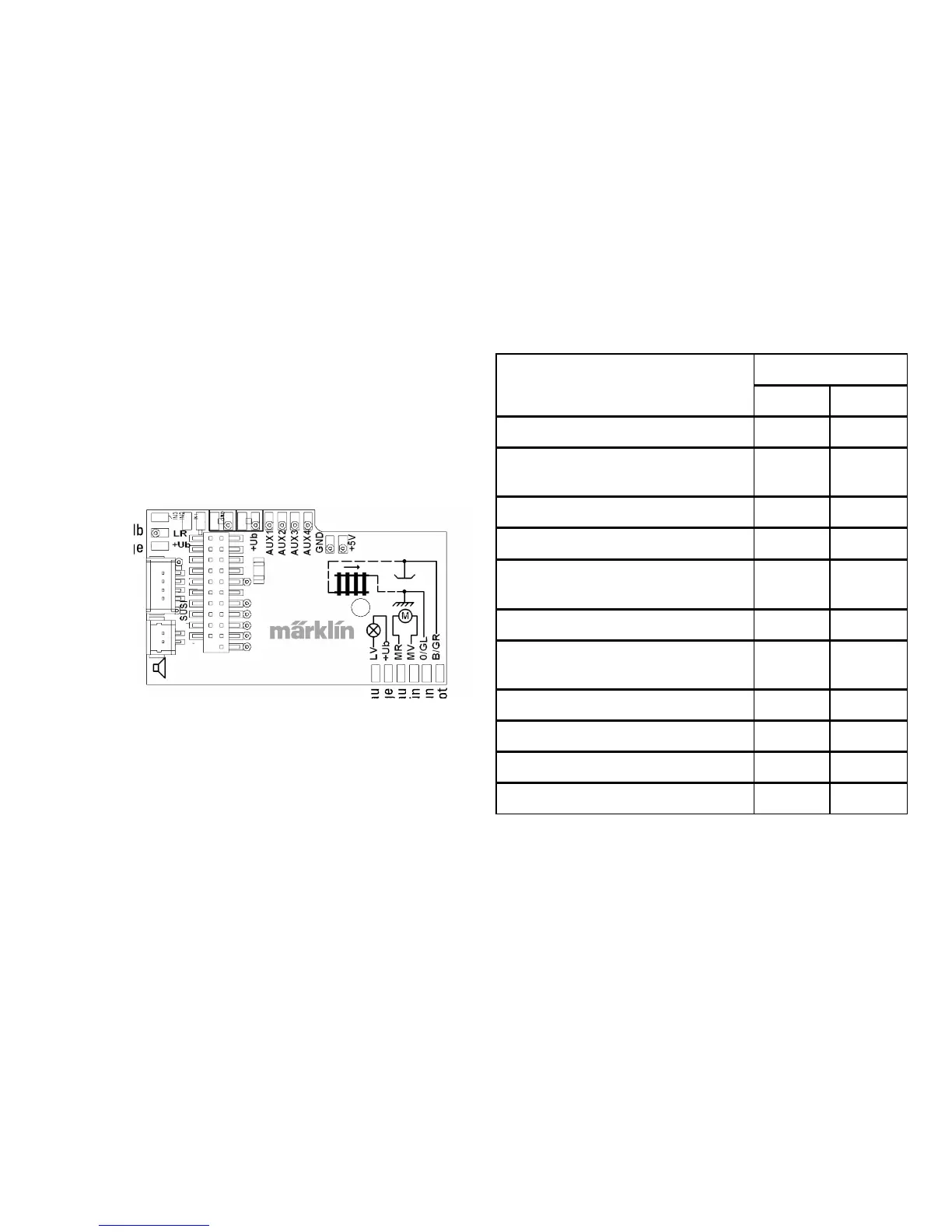

Bezeichnung Kabelfarbe
NEM Märklin
Motoranschluss 2 grau blau
2Leiter Stromabnahme Gleis links
3Leiter Stromabnahme Gleis außen
schwarz braun
Beleuchtung vorn weiß grau
Aux 1 (physikalischer Ausgang) grün braun/rot
Gemeinsamer Leiter für
Beleuchtung/Aux 1 - 4
blau orange
Beleuchtung hinten gelb gelb
2Leiter Stromabnahme Gleis rechts
3Leiter Stromabnahme Gleis Mitte
rot rot
Motoranschluss 1 orange grün
Aux 2 (physikalischer Ausgang) violett
braun/grün
Aux 3 (physikalischer Ausgang)
braun/gelb
Aux 4 (physikalischer Ausgang)
braun/weiß
Gegenüberstellung der Kabelfarben
