5
sont différentes en fonction du courant et de la confi gura-
tion. Déterminez les valeurs exactes pour vos DELs. Le cas
échéant, consultez à ce sujet votre commerçant spécialisé.
Si, ultérieurement vous souhaitez éclairer votre véhicule de
DELs, il conviendra de relier les cathodes (-) des DELs avec
la sortie éclairage. Ne pas oublier la résistance série ! Les
anodes (+) doivent être raccordées au conducteur (orange)
commun.
Le conducteur de retour (orange) commun ne doit pas être
relié à la masse du véhicule.
Veuillez toutefois respecter impérativement les indications
respectives se rapportant aux couleurs des câbles.
Positionner les haut-parleurs, les fi xer à l’aide du coussinet
adhésif joint et connecter le câble au circuit imprimé.
Désignation Couleur des câbles
NEM Märklin
Sortie moteur 2 grise bleue
Courant continu (DC gauche.
AC extérieur)
noire marron
Eclairage avant blanche grise
Aux 1 (sortie physique) vert marron/rouge
Conducteur commun pour l’éclairage,
Aux 1 - 4
bleu orange
Eclairage arrière jaune jaune
Courant continu (DC droite.
Centre AC)
rouge rouge
Sortie moteur 1 orange vert
Aux 2 (sortie physique) violet marron/vert
Aux 3 (sortie physique) marron/jaune
Aux 4 (sortie physique) marron/blanc

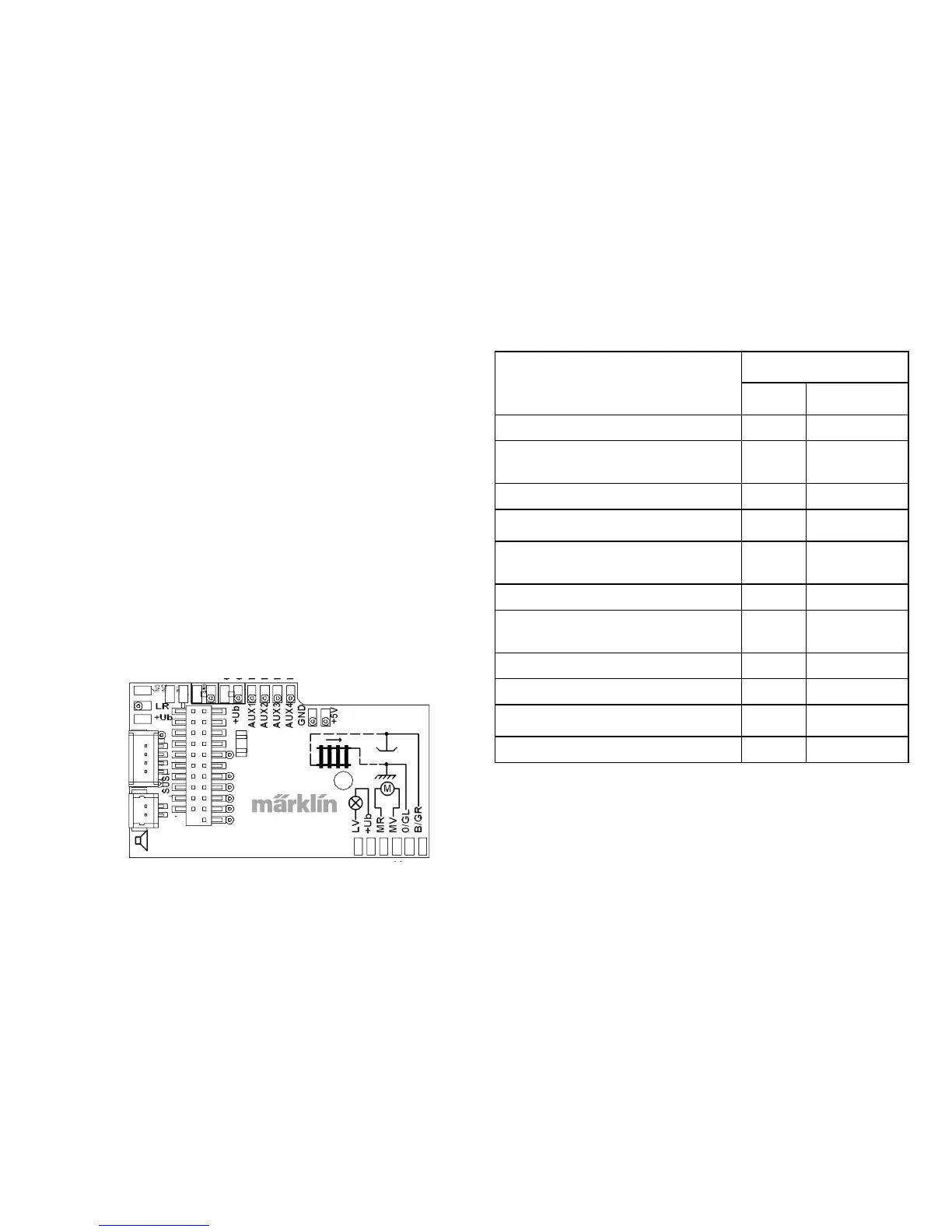

Mise en parallèle des couleurs des câbles
jaune
orange
gris
orange
bleu
vert
marron
rouge
orange
orange
marron/rouge
marron/vert
marron/jaune
marron/blanc
haut-parleur
