28
niet! De anode (+) wordt dan met de gemeenschappelijke
retourdraad (oranje) verbonden.
De gemeenschappelijke retourdraad (oranje) mag niet met
de massa van het voertuig verbonden worden. Plaats de
luidsprekers, met de meegeleverde zelfklevende pad fxieren
en steek de kabel in de connector van de printplaat.

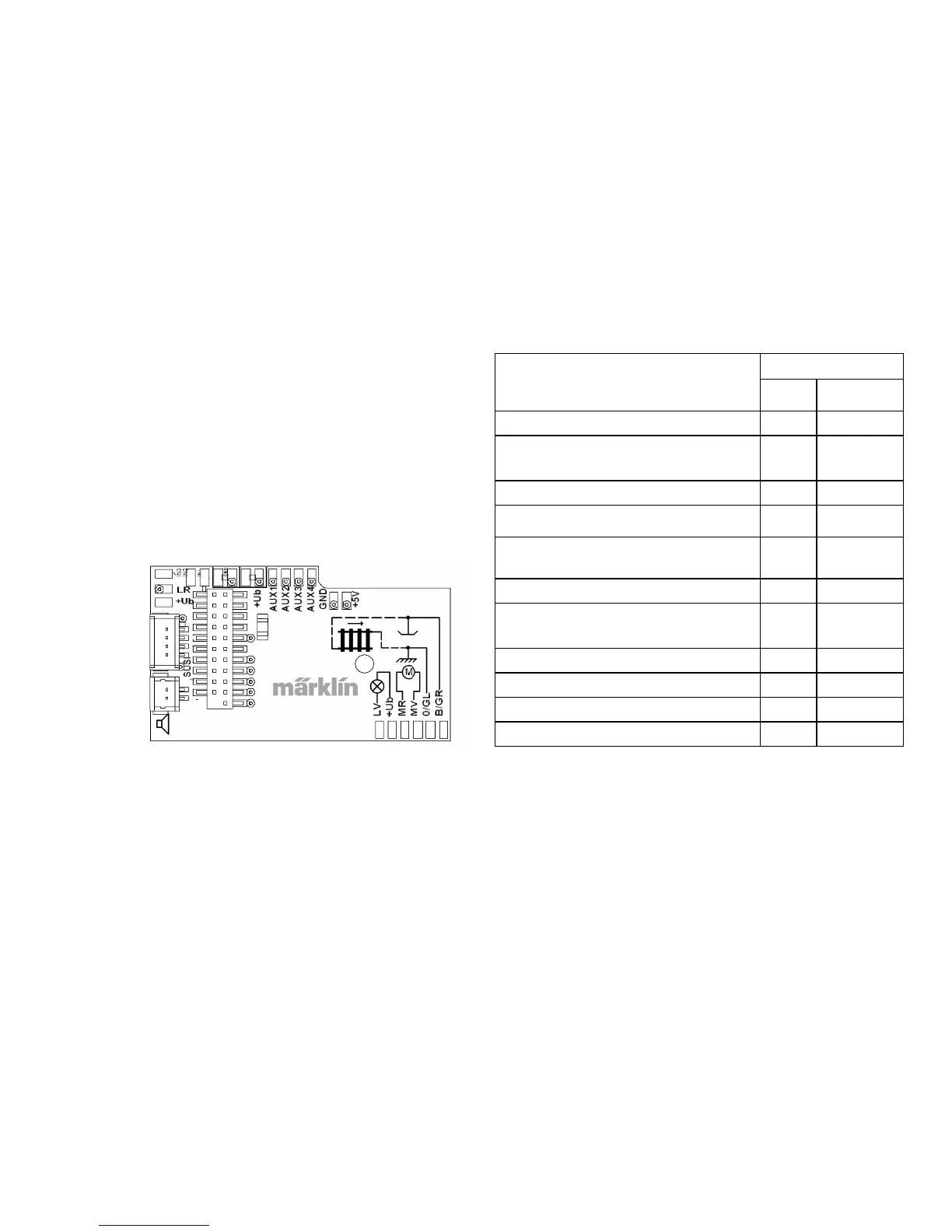

Vergelijkingstabel voor de draadkleuren
Omschrijving
Draadkleur
NEM Märklin
Motoruitgang 2 grijs blauw
2-rail stroomopname linker railstaaf
3-rail stroomopname railstaven
zwart bruin
Verlichting voor wit grijs
Aux 1 (fysieke uitgang) groen bruin/rood
Gemeenschappelijke retour voor
verlichting/Aux 1 - 4
blauw oranje
Verlichting achter geel geel
2-rail stroomopname rechter railstaaf
3-rail stroomopname middenrail
rood rood
Motoruitgang 1 oranje vert
Aux 2 (fysieke uitgang) paars bruin/groen
Aux 3 (fysieke uitgang) bruin/geel
Aux 4 (fysieke uitgang) bruin/wit
geel
orange
grijs
oranje
blauw
groen
bruin
rood
orange
orange
bruin/rood
bruin/groen
bruin/geel
bruin/wit
Luidspreker
