32

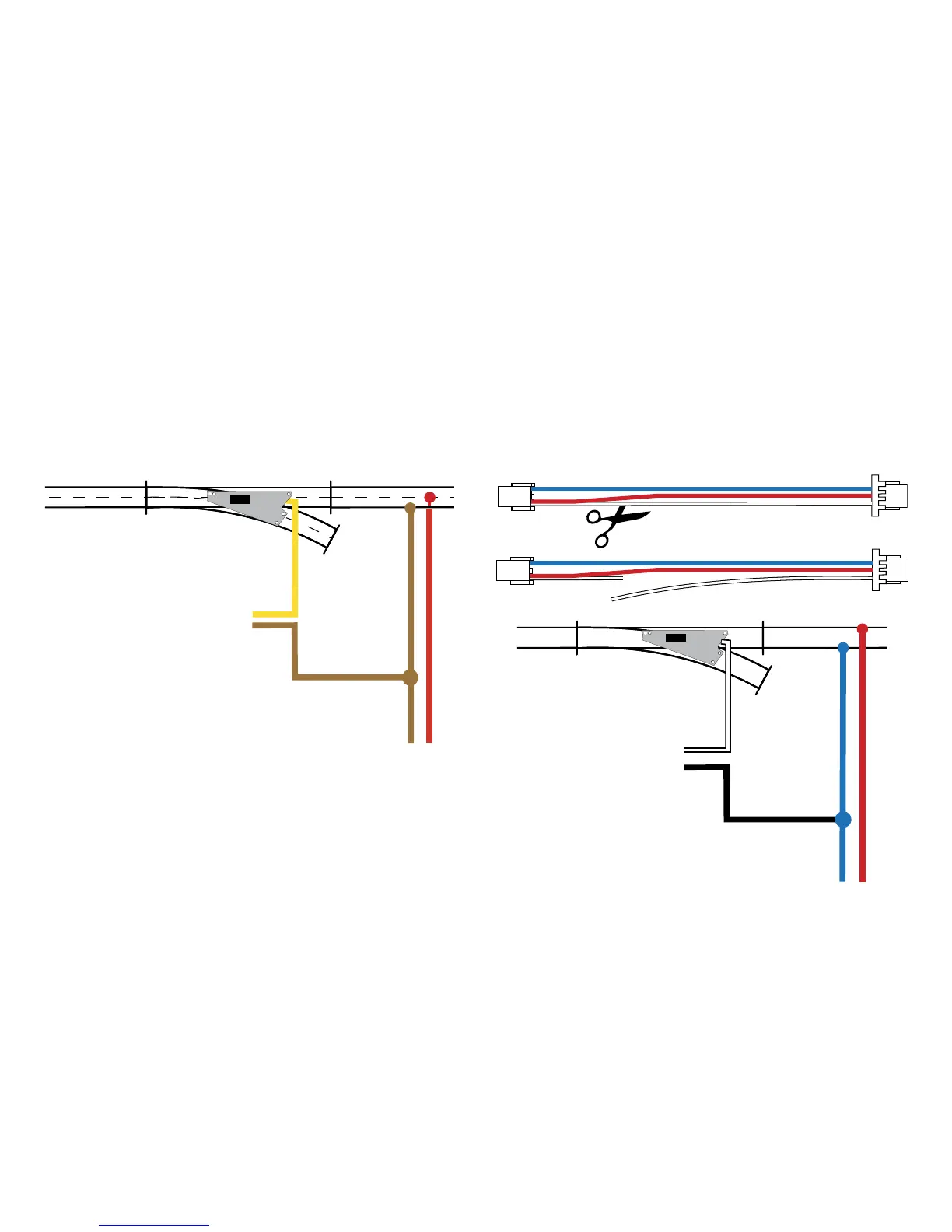

Alimentation en courant alternative Märklin :
Reliezlecâblejauneàunesourced’alimentationextérieure.Re-
liez le second pôle libre de l’alimentation en courant extérieure
avec le câble marron du circuit électrique numérique.
Le câble jaune du décodeur numérique ne doit en aucun cas
être raccordé au circuit électrique numérique.
DC
max. 20V
Digital
. . . . . . . . . .
O N
Alimentation en courant alternative Trix :
Sectionnez le câble blanc et reliez-le à une source
d’alimentationencourantextérieure.Reliezlesecondpôlelibre
de l’alimentation en courant extérieure avec le câble de masse
(marron/bleu) du circuit électrique numérique.
Le câble blanc du décodeur numérique ne doit en aucun cas
être raccordé au circuit électrique numérique.
DC
max. 20V
Digital
. . . . . . . . . .
O N
DC
