Alternativ strömförsörjning Märklin:

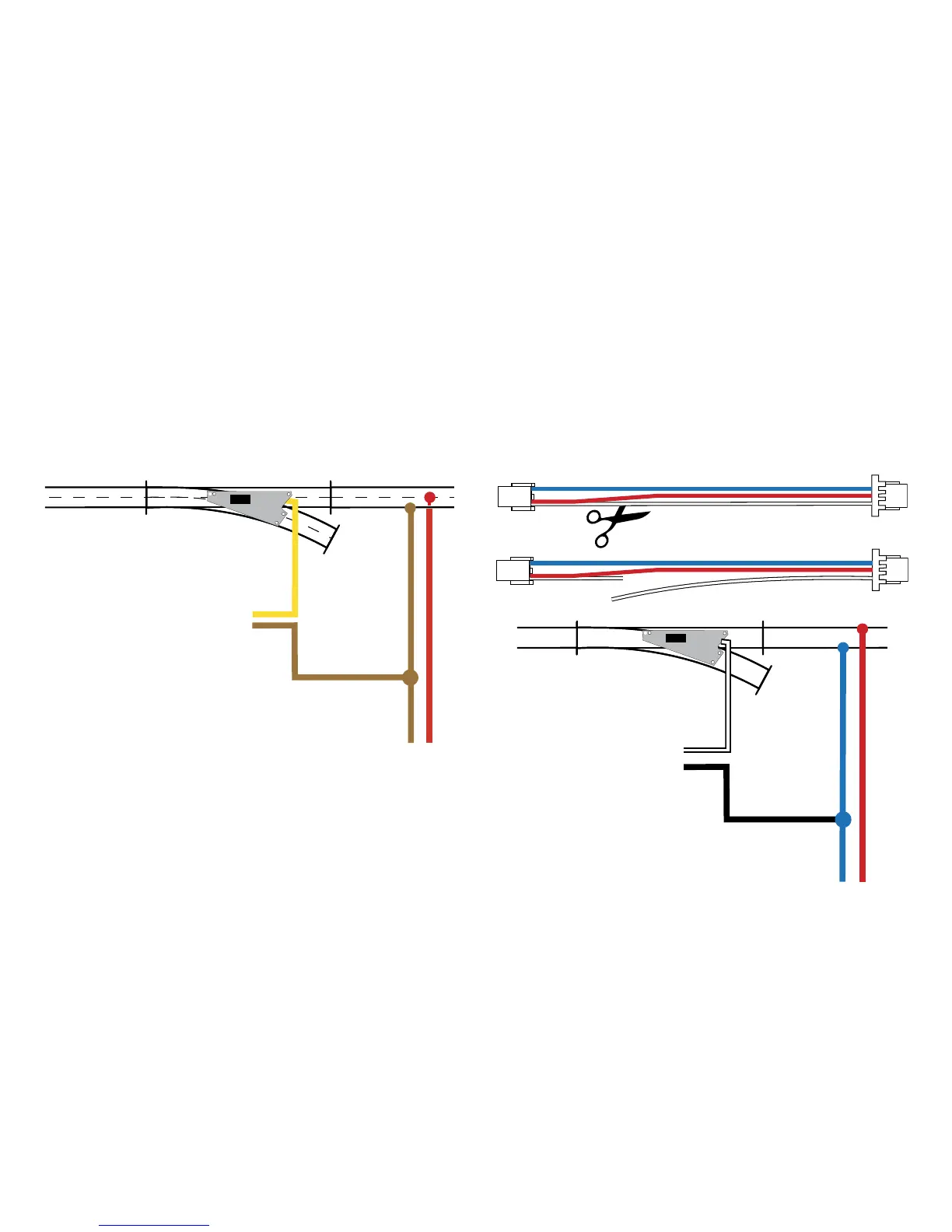

Den gula kabeln skall anslutas till en extern strömkälla. Den
andra polen på den externa strömkällan ansluts till den digitala
strömkretsens bruna kabel.
Inbyggnadsdekoderns gula kabel får absolut INTE komma i
kontakt med den digitala strömkretsen.
DC
max. 20V
Digital
. . . . . . . . . .
O N
Alternativ strömförsörjning Trix:
Separera den vita kabeln och koppla den till en extern strömkäl-
la. Den andra polen på den externa strömkällan ansluts till den
digitala strömkretsens jordkabel (brun/blå).
Den vita kabeln får absolut INTE komma i kontakt med den
digitala strömkretsen.
DC
max. 20V
Digital
. . . . . . . . . .
O N
DC
