4

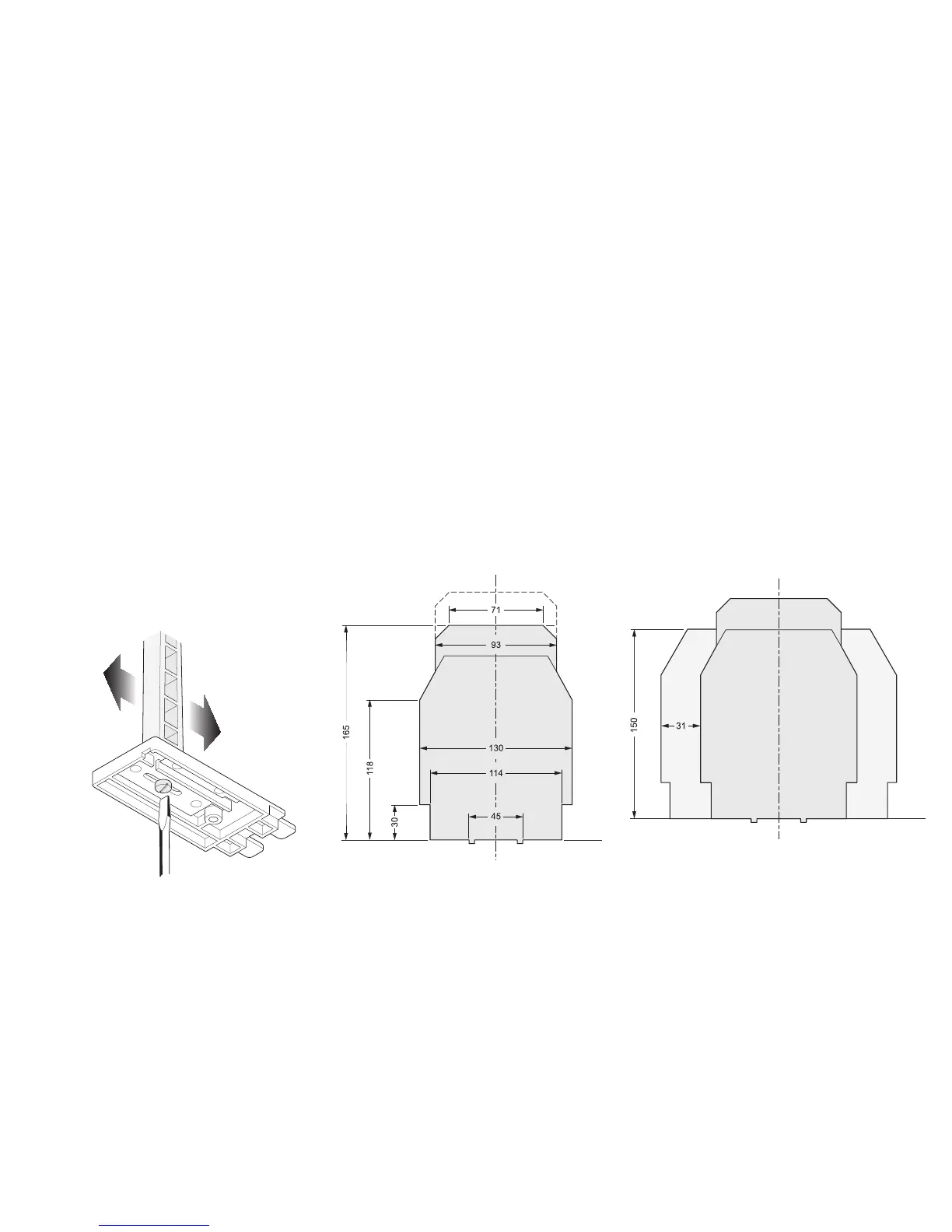

Befestigen der Fahrleitung Fitting the contact line
Der Abstand zum Gleis ist auf das
erforderliche Lichtraumprofil einzu-
stellen.
The distance from the track should be
selected according to the pantograph
clearance gauge.
Régler la distance au rail à l’aide du
profilgabarit.
Bij het plaatsen van de masten dient
rekening the worden gehouden met
het uitzwenken van locs en wagons.
Lichtraumprofil auf gerader Strecke.
Clearance gauge on straight track.
Gabarit d’encombrement sur voies
droites.
Profiel van vrije ruimte op de rechte
baan.
Lichtraumprofil auf gebogener Stre-
cke bei r =1020 mm.
Clearance gauge on curved track
with r =1,020 mm / 40-5/32”.
Gabarit d’encombrement sur voies en
courbe de rayon r =1020 mm.
Profiel van vrije ruimte in bogen
met een r=1020 mm.
