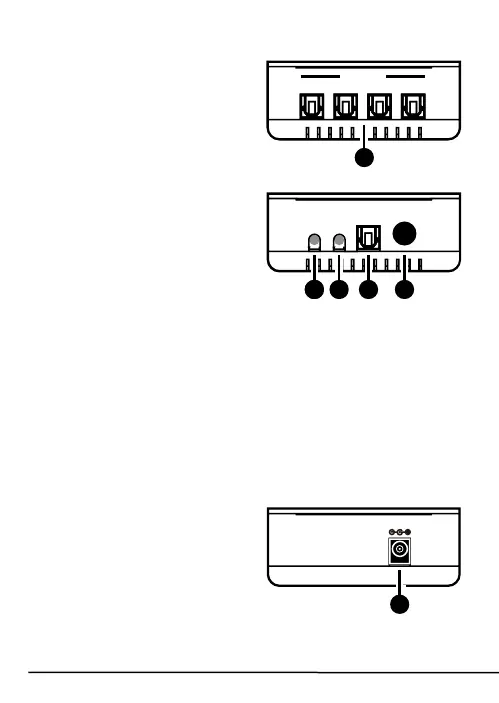

Marmitek Connect TS41 - Côté Droit; Côté Gauche; Face Arrière

© MARMITEK
22
6.2 Côté gauche
1. Entrée optique :
Connectez vos sources audio
à ces entrées avec un câble
audio numérique optique
(Toslink) (non fourni).
6.3 Côté droit
1. Alimentation : Appuyez
sur ce bouton pour
activer le Connect TS41
ou pour le mettre en
mode veille.
2. Entrée : Sélectionnez
avec ce bouton l'entrée
audio qui doit être connectée à la sortie audio.
3. Sortie optique : Connectez votre amplificateur audio ou
vos haut-parleurs actifs à cette sortie avec un câble
audio numérique optique (Toslink) (non fourni).
4. IR : Capteur IR pour recevoir les signaux infrarouges de
la télécommande fournie. Assurez-vous qu'il soit placé
en vue de votre télécommande pour un fonctionnement
optimal.
6.4 Face arrière
1. DC 5V: Connectez
l'adaptateur secteur (fourni)
et branchez-le dans la prise
de courant.
4321
O ptic a l In
1
Power Input Optical
Out
IR
1 2 3 4
DC 5V
1
