MONTAŻ

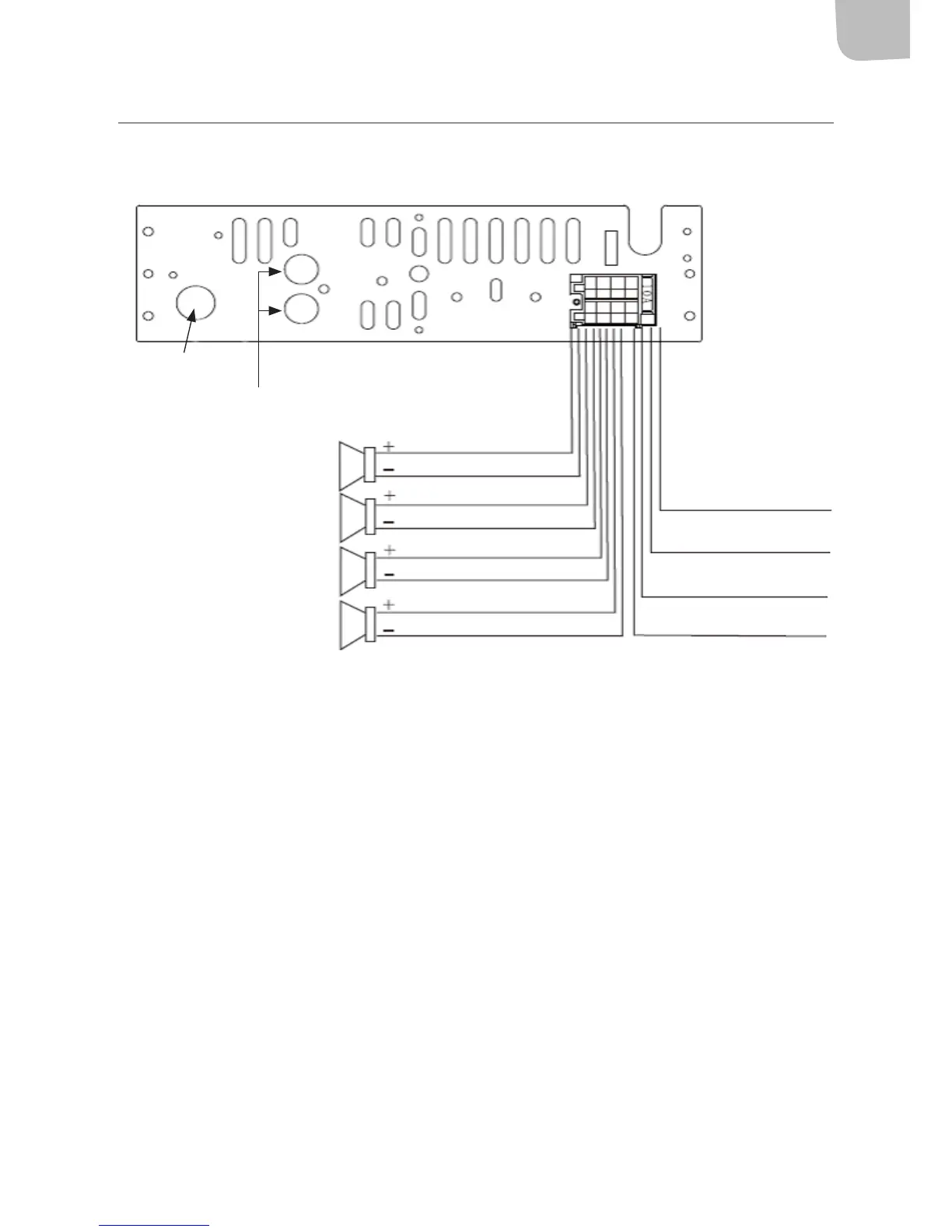

SCHEMAT POŁĄCZEŃ
1. Ten samochodowy radioodtwarzacz stereo można podłączać wyłącznie do systemu 12 V z
minusem na masie.
2. W celu uniknięcia zwarcia na czas przeprowadzania instalacji całkowicie odłącz akumulator.
3. Zwróć uwagę, aby żółty kabel podłączyć do styku dodatniego (+) lub bieguna akumulatora
(BAT).
4. Sprawdź bezpiecznik. Radioodtwarzacz stereo i samochód muszą posiadać ten sam typ
bezpieczników.
5. Do uzyskania dobrego dźwięku konieczne są dobrej jakości głośniki (4–8 omów).
Głośnik prawy tył
Gniazdko antenowe
Wyjście dźwięku
Zielony
Masa (czarny)
Lampka anteny samocho-
dowej (niebieski/biały)
Kabel zasilający,
12 V (żółty)
ACC, 12 V (czerwony)
Niebieski/czarny
Szary
Szary/czarny
Biały
Biały/czarny
Zielony
Zielony/czarny
Biały (L)
Czerwony (P)
Głośnik prawy przód
Głośnik lewy przód
Głośnik lewy tył
