INSTALLATION DE PANNEAU DE REVÊTEMENT DE PORTE - MODÈLES MA15C
Étape 4 : Découpe du panneau de revêtement
Selon le modèle de machine à glaçons, coupez le panneau de
revêtement aux dimensions montrées en Figure 41 (porte à
charnières à gauche) ou en Figure 42 (portes à charnières à
droite). Les 2 fentes en haut et en bas sont nécessaires pour faire
de la place aux goupilles de charnières, et peuvent se réaliser
avec une fraiseuse et une fraise de diamètre 3/8 po (9,5 mm).
14
5
⁄8 po
(37,1 cm)
Cette face vers la porte
1/2 po (12,7 mm)
à l’axe de la fente,
type
Cette face vers
la porte
3⁄8" (9,5 mm),
type
11/16"
(17.5 mm)
de long, type
Bas de la porte

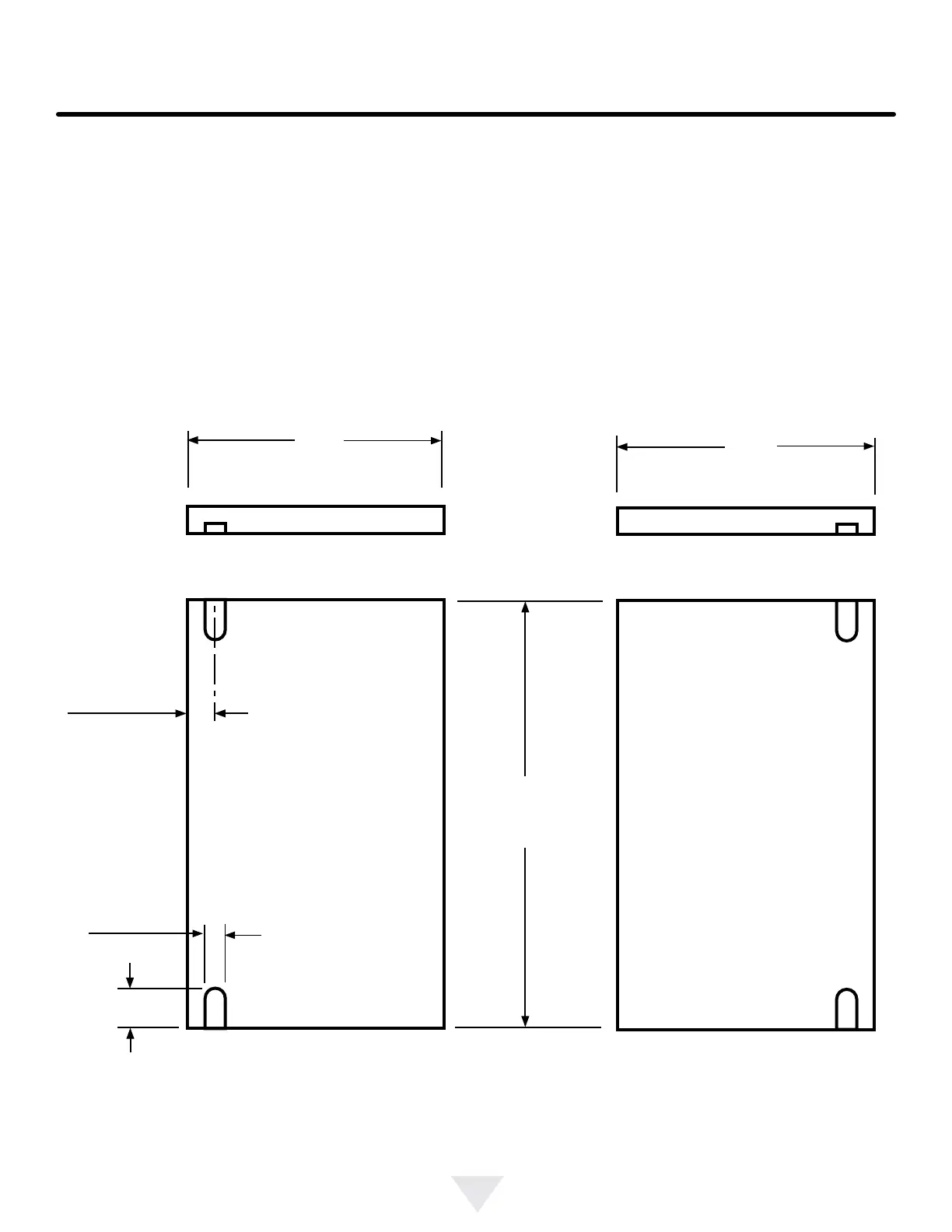

Figure 41
Dimensions de panneau pour
porte à charnières à droite
27
5
⁄16 po
(69,4 cm)
14
5
⁄8 po
(37,1 cm)
Cette face vers la porte
Cette face vers
la porte
Bas de la porte
Figure 42
Dimensions de panneau pour
porte à charnières à gauche
